Anzeigen der Power Conversion Station (PCS)

Dieser Abschnitt enthält Informationen zu verschiedenen Anzeigenstatuswerten von der PCS (Power Conversion Station) und Vorschläge zu entsprechenden Maßnahmen.

Zum Starten der Lösung ist die folgende Mindestkonfiguration erforderlich:

  • Ein N1380 Gehäuse

  • Ein SC750 V4 Einbaurahmen

  • Zwei 32 GB 2Rx8 DDR5 RDIMM pro Knoten in Steckplatz 7 und Steckplatz 18 (ein DIMM pro Prozessor)

  • 15.000 W Power Conversion Stations

  • Ein Laufwerk (alle Typen) (falls das Betriebssystem für Debuggingzwecke benötigt wird)

  • Ein N1380 Gehäuse

  • Ein SC777 V4 Einbaurahmen

  • Eine GB200-NVL4-Platine

  • Zwei SOCAMM-Speicher

  • 15.000 W Power Conversion Stations

  • Ein Laufwerk (alle Typen) (falls das Betriebssystem für Debuggingzwecke benötigt wird)

Die Power Conversion Station empfängt den Netzstrom von einer Wechselstromquelle mit 380 bis 480 V und wandelt die Eingangswechselspannung in Ausgangsstrom mit einer Spannung von 48 V um. Die Power Conversion Station kann eine automatische Bereichsanpassung innerhalb des Bereichs der Netzspannung vornehmen. Es gibt eine gemeinsame Stromversorgungsdomäne für das Gehäuse, die die Stromversorgung über den System-Interposer an die einzelnen Einbaurahmen und Module verteilt.

Wechselstromredundanz wird erreicht, wenn die Anschlüsse des Wechselstromkabels zwischen unabhängigen Wechselstromkreisen verteilt werden.

Jede Power Conversion Station verfügt über interne Wasserkreisläufe und einen Controller. Der Controller der Power Conversion Station kann von jeder installierten Power Conversion Station mit Strom versorgt werden, die über den Interposer Strom liefert.

Das Gehäuse unterstützt nicht den kombinierten Betrieb von Power Conversion Stations mit niedriger Eingangsspannung und Power Conversion Stations mit hoher Eingangsspannung. Wenn Sie beispielsweise eine Power Conversion Station mit einer Eingangsspannung von 100 bis 127 V Wechselstrom in einem Gehäuse installieren, das von Power Conversion Stations mit 200 bis 240 V Wechselstrom mit Strom versorgt wird, lässt sich die 100 bis 127 V Power Conversion Station nicht einschalten. Die gleiche Einschränkung gilt für ein Gehäuse, das von Power Conversion Stations mit 100 bis 127 V Wechselstrom mit Strom versorgt wird. Wenn Sie eine Power Conversion Station mit 200 bis 240 V Wechselstrom in einem Gehäuse installieren, das von Power Conversion Stations mit 100 bis 127 V Wechselstrom betrieben wird, wird die Power Conversion Station mit 200 bis 240 V Wechselstrom nicht eingeschaltet.

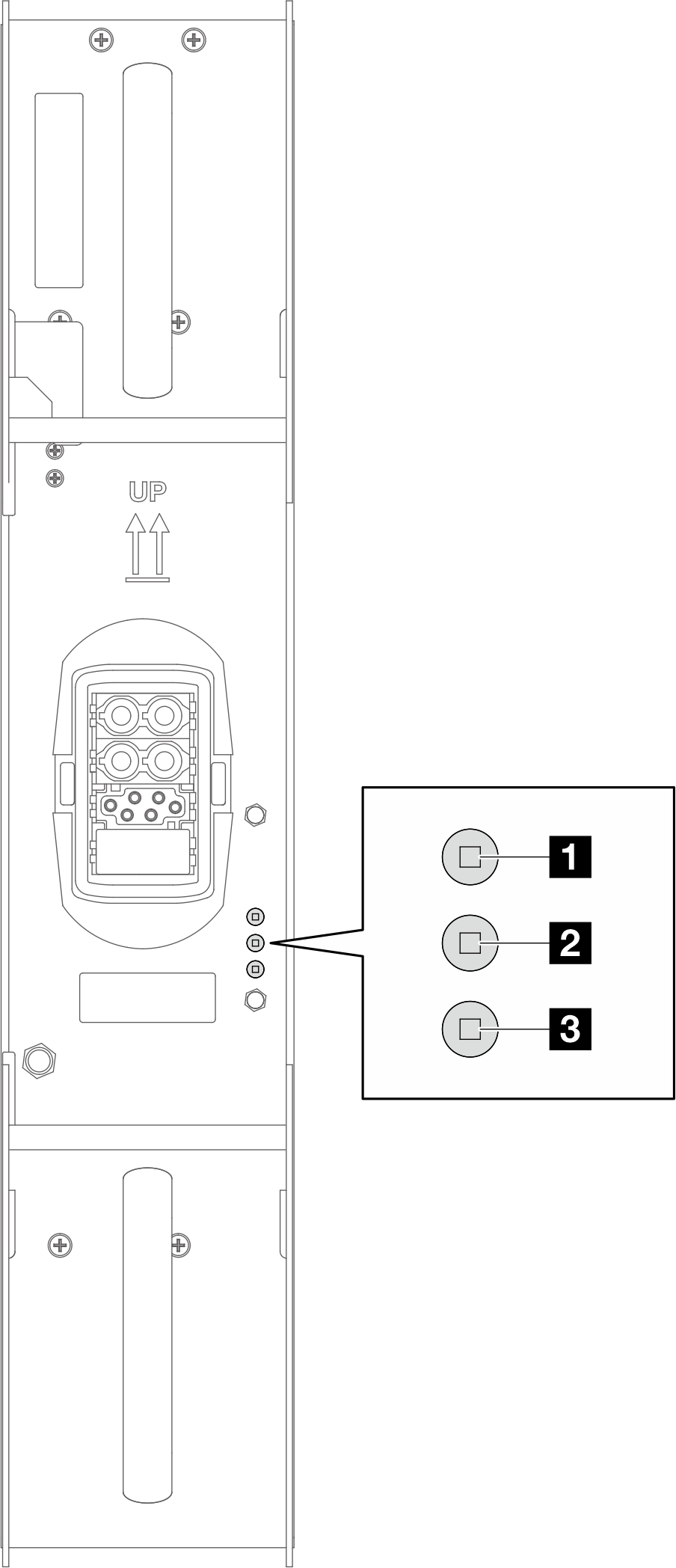

In der folgenden Abbildung sind die Anzeigen an der Power Conversion Station dargestellt:

Abbildung 1. Anzeigen der Power Conversion Station (PCS)

1 Betriebsanzeige für eingehenden Wechselstrom (grün)3 Anzeige der Power Conversion Station (PCS, gelb)
2 Anzeige für ausgehenden Gleichstrom (grün)

Jedes DWC PCS verfügt über drei LEDs:

1 Wechselstrom-Anzeige (grün): Wenn diese Anzeige leuchtet (grün), wird die PCS in der entsprechenden PCS-Position mit Wechselstrom versorgt.

2 Gleichstrom-Anzeige (grün): Wenn diese Anzeige leuchtet (grün), wird Gleichstrom von der entsprechenden PCS-Position an den Gehäuse-Interposer geliefert.

3 Fehleranzeige der Power Conversion Station (PCS, gelb): Wenn diese Anzeige leuchtet (gelb), zeigt dies an, dass ein Fehler bei der entsprechenden PCS-Position vorliegt. Erstellen Sie einen Speicherauszug des FFDC-Protokolls vom System und wenden Sie sich an das Lenovo Back-End-Support-Team für eine Überprüfung des PCS-Datenprotokolls.
Anmerkung
Bevor Sie das Netzkabel von der DWC Power Conversion Station abziehen oder die DWC Power Conversion Station aus dem Gehäuse entfernen, stellen Sie sicher, dass die Kapazität der verbleibenden Power Conversion Stations ausreicht, um den Mindeststrombedarf aller Komponenten im Gehäuse zu decken.
