LED de la estación de conversión de energía (PCS)
En este tema se proporciona información acerca de diversos estados de LED de estaciones de conversión de energía (PCS) y sugerencias de acciones correspondientes.
Se necesita la siguiente configuración mínima para que se inicie la solución:
Un alojamiento N1380
Una bandeja SC750 V4
Dos RDIMM DDR5 2Rx8 de 32 GB por nodo en la ranura 7 y la ranura 18 (un DIMM por procesador)
Estaciones de conversión de energía de 15.000 W
Una unidad (cualquier tipo) (si se necesita el sistema operativo para depurar)
Un alojamiento N1380
Una bandeja SC777 V4
Una placa GB200-NVL4
Dos memorias SOCAMM
Estaciones de conversión de energía de 15.000 W
Una unidad (cualquier tipo) (si se necesita el sistema operativo para depurar)
La estación de conversión de energía recibe energía eléctrica de una fuente de alimentación de CA de 380 a 480 V y convierte la entrada de CA en salidas de 48 V. La estación de conversión de energía puede presentar autorango dentro del rango de voltaje de entrada. Existe un dominio de alimentación común para el alojamiento que distribuye la alimentación a cada una de las bandejas y los módulos a través del intercalador del sistema.
La redundancia de CA se logra al distribuir las conexiones del cable de alimentación de CA entre los circuitos independientes de CA.
Cada estación de conversión de energía cuenta con bucles de agua internos y un controlador. El controlador de la estación de conversión de energía puede estar alimentado por cualquier estación de conversión de energía instalada que proporcione alimentación a través del intercalador.
El alojamiento no admite la combinación de una estación de conversión de energía de voltaje de entrada bajo con estaciones de conversión de energía de voltaje de entrada alto. Por ejemplo, si instala una estación de conversión de energía con un voltaje de entrada de 100 a 127 V CA en un alojamiento con estaciones de conversión de energía de 200 a 240 V CA, la estación de conversión de energía de 100 a 127 V no se encenderá. La misma restricción se aplica a un alojamiento que está alimentado por estaciones de conversión de energía de 100 a 127 V CA. Si instala una estación de conversión de energía de 200 a 240 V CA en un alojamiento con estaciones de conversión de energía de 100 a 127 V CA, la estación de conversión de energía de 200 a 240 V CA no se encenderá.

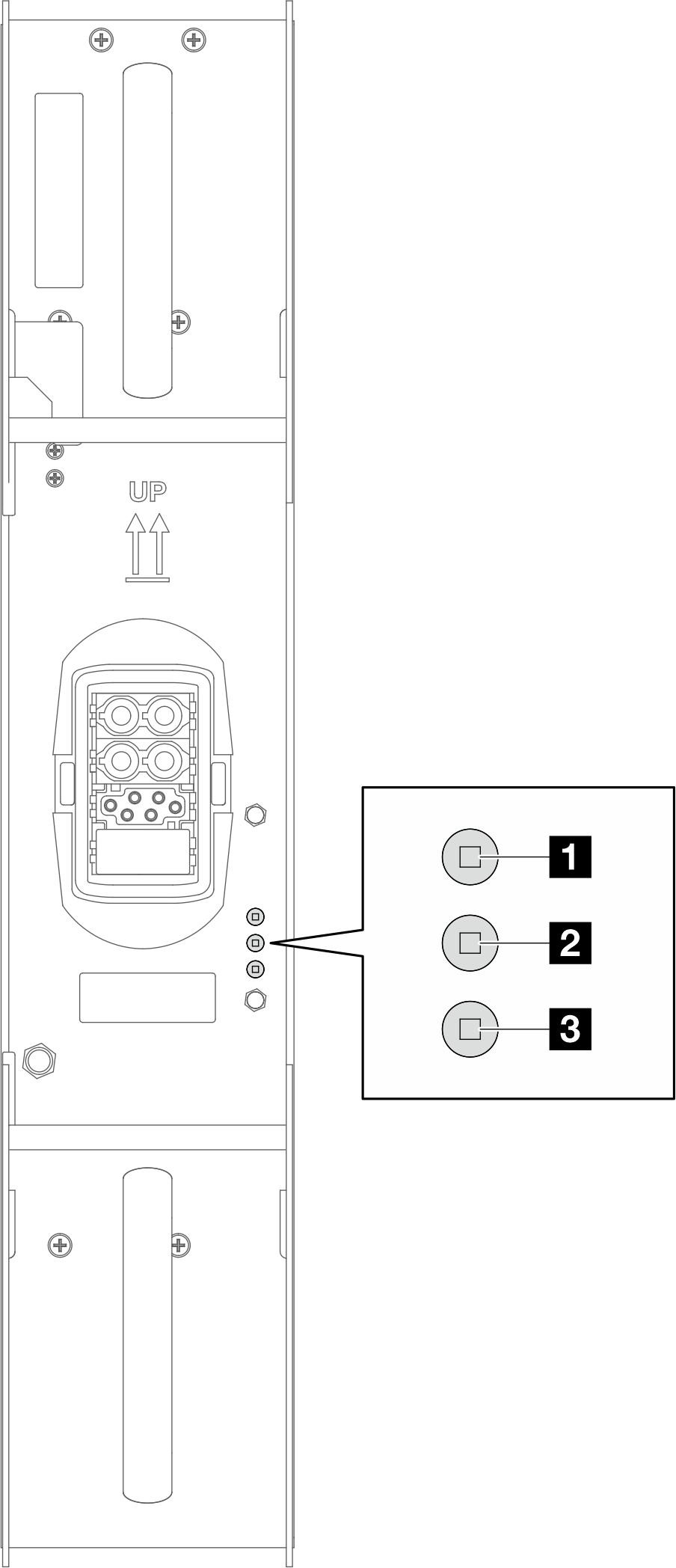

En la ilustración siguiente se muestran los LED de la estación de conversión de energía:
| 1 LED de alimentación de entrada (CA) (verde) | 3 LED de la estación de conversión de energía (PCS) (amarillo) |
| 2 LED de alimentación de salida (CC) (verde) |
Hay tres LED en cada DWC PCS:
1 LED de alimentación de CA (verde): cuando este LED está encendido (verde), indica que se está suministrando alimentación de CA a la PCS en la bahía de PCS correspondiente.
2 LED de alimentación de CC (verde): cuando este LED está encendido (verde), indica que se está suministrando alimentación de CC de la bahía de PCS correspondiente al intercalador del alojamiento.
