Voyants de la station de conversion d’alimentation (PCS)

Cette rubrique fournit des informations sur les différents états des voyants de la station de conversion d’alimentation (PCS) et les suggestions d’action correspondantes.

Pour pouvoir démarrer, la solution doit respecter la configuration minimale suivante :

  • Un boîtier N1380

  • Un plateau SC750 V4

  • Deux modules RDIMM DDR5 2Rx8 de 32 Go par nœud dans les emplacements 7 et 18. (un module DIMM par processeur)

  • Stations de conversion d’alimentation 15 000 W

  • Une unité (tout type) (si le SE est nécessaire pour le débogage)

  • Un boîtier N1380

  • Un plateau SC777 V4

  • Une carte GB200-NVL4

  • Deux mémoires SOCAMM

  • Stations de conversion d’alimentation 15 000 W

  • Une unité (tout type) (si le SE est nécessaire pour le débogage)

La station de conversion d’alimentation est alimentée par une source en courant alternatif comprise entre 380 et 480 V et ils convertissent l’entrée CA en sorties 48 V. La station de conversion d’alimentation peut se réguler automatiquement dans la plage de tensions d’entrée. Il existe un domaine d’alimentation commun pour le boîtier qui distribue l’alimentation à chaque plateau et module par l’intermédiaire de l’interposeur système.

La redondance en courant alternatif est obtenue par la distribution des connexions du cordon d'alimentation en ca entre des circuits en ca indépendants.

Chaque station de conversion d’alimentation comporte des boucles d’eau internes et un contrôleur. Le dispositif de commande de la station de conversion d’alimentation peut être alimenté par une station de conversion d’alimentation installée qui fournit du courant par l’intermédiaire de l’interposeur.

Le boîtier ne permet pas de combiner des stations de conversion d’alimentation en entrée basse tension et des stations de conversion d’alimentation en entrée haute tension. Par exemple, si vous installez une station de conversion d’alimentation d’une tension de 100 à 127 V CA en entrée dans un boîtier alimenté par des stations de conversion d’alimentation de 200 à 240 V CA, la station de conversion d’alimentation de 100 à 127 V n’est pas mise sous tension. Les mêmes restrictions s’appliquent à un boîtier alimenté par des stations de conversion d’alimentation 100 à 127 V CA. Si vous installez une station de conversion d’alimentation de 200 à 240 V CA dans un boîtier alimenté par des stations de conversion d’alimentation de 100 à 127 V CA, la station de conversion d’alimentation de 200 à 240 V CA n’est pas mise sous tension.

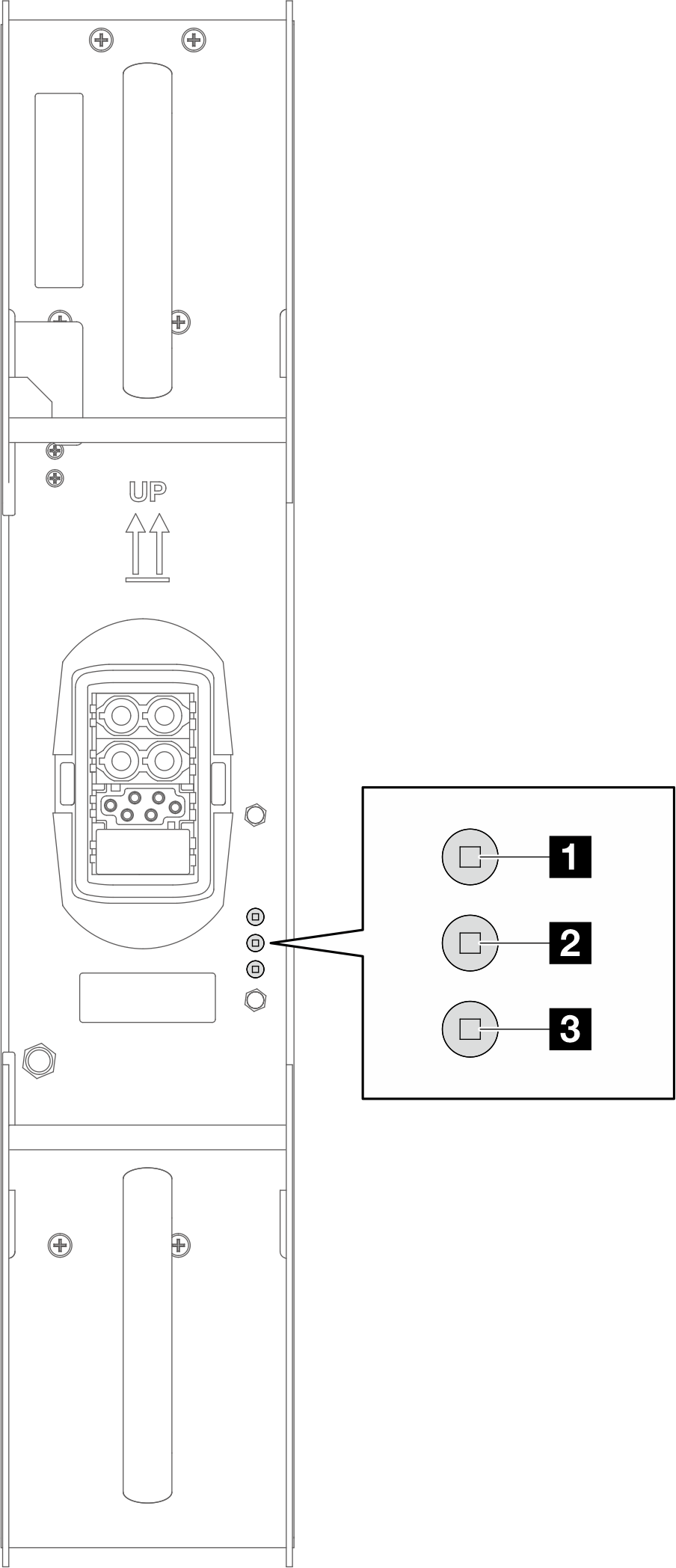

La figure suivante présente l’emplacement des voyants de la station de conversion d’alimentation :

Figure 1. Voyants de la station de conversion d’alimentation (PCS)

1 Voyant d'entrée d'alimentation (a.c) (vert)3 Voyant de la station de conversion d’alimentation (PCS) (jaune)
2 Voyant de sortie d'alimentation (c.c) (vert)

Il y a trois voyants sur chaque PCS DWC :

1 Voyant d’alimentation CA (vert) : Lorsque ce voyant est allumé (vert), cela signifie que l’alimentation CA est fournie à la PCS dans la baie PCS correspondante.

2 Voyant d’alimentation CC (vert) : Lorsque ce voyant est allumé (vert), cela signifie qu’une alimentation CC est fournie de la baie de station de conversion d’alimentation correspondante à la l’interposeur du boîtier.

3 Voyant d’erreur de la station de conversion d’alimentation (PCS) (jaune) : Lorsque ce voyant s’allume (jaune), cela signifie qu’une erreur est survenue au niveau de la baie PCS correspondante. Videz le journal FFDC du système et contactez l’équipe de support principale de Lenovo afin de procéder à la révision du journal des données PCS.
Remarque
Avant de débrancher le cordon d’alimentation CA de la station de conversion d’alimentation DWC, ou de retirer la station de conversion d’alimentation DWC du boîtier, assurez-vous que la capacité des stations de conversion d’alimentation restantes suffit pour répondre aux besoins en alimentation minimaux de tous les composants du boîtier.
