電力変換ステーション (PCS) LED
このトピックでは、各種電源変換ステーション (PCS) の LED ステータスと対応する推奨操作について説明します。
ソリューションを起動するために必要な最小構成は、以下のとおりです。
1 個の N1380 エンクロージャー
1 個の SC750 V4 トレイ
スロット 7 およびスロット 18 のノードごとに 2 個の 32GB 2Rx8 DDR5 RDIMM (プロセッサーごとに 1 個の DIMM)
15000W 電力変換ステーション
1 個のディスク (任意のタイプ) (デバッグ用に OS が必要な場合)
1 個の N1380 エンクロージャー
1 個の SC777 V4 トレイ
1 個の GB200-NVL4 ボード
2 個の SOCAMM メモリー
15000W 電力変換ステーション
1 個のディスク (任意のタイプ) (デバッグ用に OS が必要な場合)
電力変換ステーションは、380 ～ 480 V AC 給電部から電力供給を受け、AC 入力を 48 V 出力に変換します。電源変換ステーションは、入力電圧範囲内でオートレンジが可能です。エンクロージャーには共通の電源ドメインが 1 つ存在し、システム変換コネクター経由でそれぞれのトレイとモジュールに電源を配分します。
AC の冗長性は、独立した AC 回路間で AC 電源コードの接続を分配することによって実現します。
各電源変換ステーションには、内部ウォーター・ループとコントローラーがあります。電力変換ステーション・コントローラーの電源は、変換コネクター経由で電源を供給しているいずれかの取り付け済み電力変換ステーションによって供給できます。
エンクロージャーは、入力電圧が低い電源変換ステーションと入力電圧が高い電源変換ステーションの混用をサポートしません。例えば、入力電圧が100 ～ 127 V AC の電源変換ステーションを、200 ～ 240 V AC 電源変換ステーションから電力が供給されるエンクロージャーに取り付けた場合、100 ～ 127 V の電源変換ステーションは電源オンになりません。100 ～ 127 V AC 電力変換ステーションが給電しているエンクロージャーにも同じ制限が適用されます。100 ～ 127 V AC 電力変換ステーションが給電しているエンクロージャーに 200 ～ 240 V AC 電力変換ステーションを取り付けると、200 ～ 240 V AC 電力変換ステーションの電源はオンになりません。

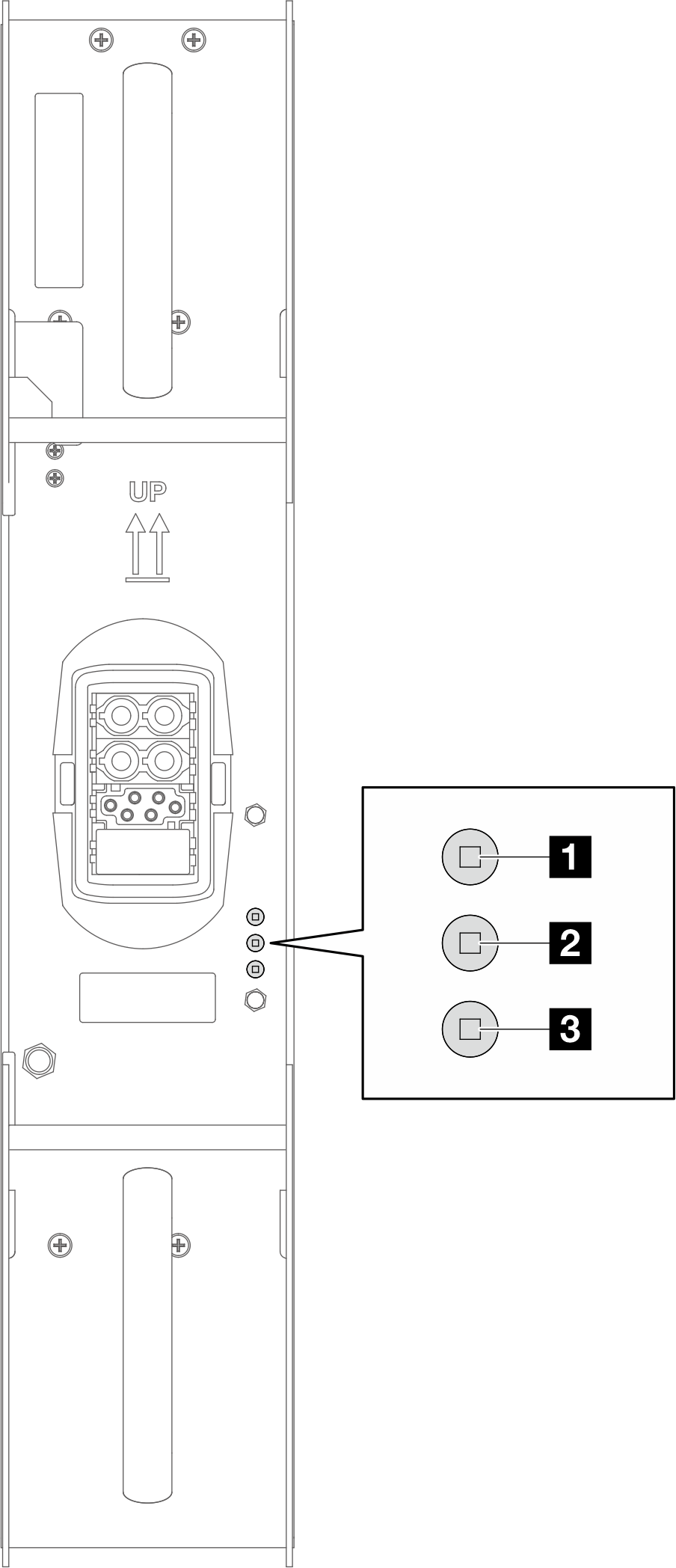

次の図は、電力変換ステーションの LED を示しています。
| 1 入力 (AC) 電源 LED (緑色) | 3 電源変換ステーション (PCS) の LED (黄色) |
| 2 出力 (DC) 電源 LED (緑色) |
各 DWC PCS には 3 つの LED があります。
1 AC 電源 LED (緑色): この LED が点灯 (緑色) している場合、対応する PCS ベイ内の PCS に AC 電源が供給されていることを示しています。
2 DC 電源 LED (緑色): この LED が点灯 (緑色) している場合、対応する PCS ベイからエンクロージャーの変換コネクターに DC 電源が供給されていることを示しています。
