전력 변환 스테이션(PCS) LED
이 항목에서는 다양한 PCS(Power Conversion Station) LED 상태 및 해당 작업 제안 사항에 대한 정보를 제공합니다.
솔루션을 시작하려면 다음과 같은 최소 구성이 필요합니다.
N1380 엔클로저 1개
SC750 V4 트레이 1개
슬롯 7 및 슬롯 18에 노드당 32GB 2Rx8 DDR5 RDIMM 2개(프로세서당 DIMM 1개).
15,000W 전력 변환 스테이션
드라이브 1개(모든 유형)(디버깅을 위해 OS가 필요한 경우)
N1380 엔클로저 1개
SC777 V4 트레이 1개
GB200-NVL4 보드 1개
SOCAMM 메모리 2개
15,000W 전력 변환 스테이션
드라이브 1개(모든 유형)(디버깅을 위해 OS가 필요한 경우)
전력 변환 스테이션은 380~480V AC 전원 소스에서 전력을 가져와 AC 입력을 48V 출력으로 변환합니다. 전력 변환 스테이션은 입력 전압 범위 내에서 자동 범위 조정이 가능합니다. 엔클로저에는 시스템 인터포저를 통해 각 트레이 및 모듈에 전원을 분배하는 하나의 공통 전원 도메인이 있습니다.
AC 중복은 독립된 AC 회로 간에 AC 전원 코드 연결을 분배하여 이루어집니다.
각 전력 변환 스테이션에는 내부 워터 루프와 컨트롤러가 있습니다. 전력 변환 스테이션 컨트롤러는 인터포저를 통해 전원을 공급하는 설치된 전력 변환 스테이션으로 전원을 공급받을 수 있습니다.
엔클로저에서는 낮은 입력 전압 전력 변환 스테이션과 높은 입력 전압 전력 변환 스테이션 혼용을 지원하지 않습니다. 예를 들어 200~240V AC 전력 변환 스테이션으로 전원이 공급되는 엔클로저에 입력 전압이 100~127V AC인 전력 변환 스테이션을 설치하면 100~127V 전력 변환 스테이션이 켜지지 않습니다. 100~127V AC 전력 변환 스테이션으로 전원이 공급되는 엔클로저에도 동일한 제한 사항이 적용됩니다. 100~127V AC 전력 변환 스테이션으로 전원이 공급되는 엔클로저에 200~240V AC 전력 변환 스테이션을 설치하면 200~240V AC 전력 변환 스테이션이 켜지지 않습니다.

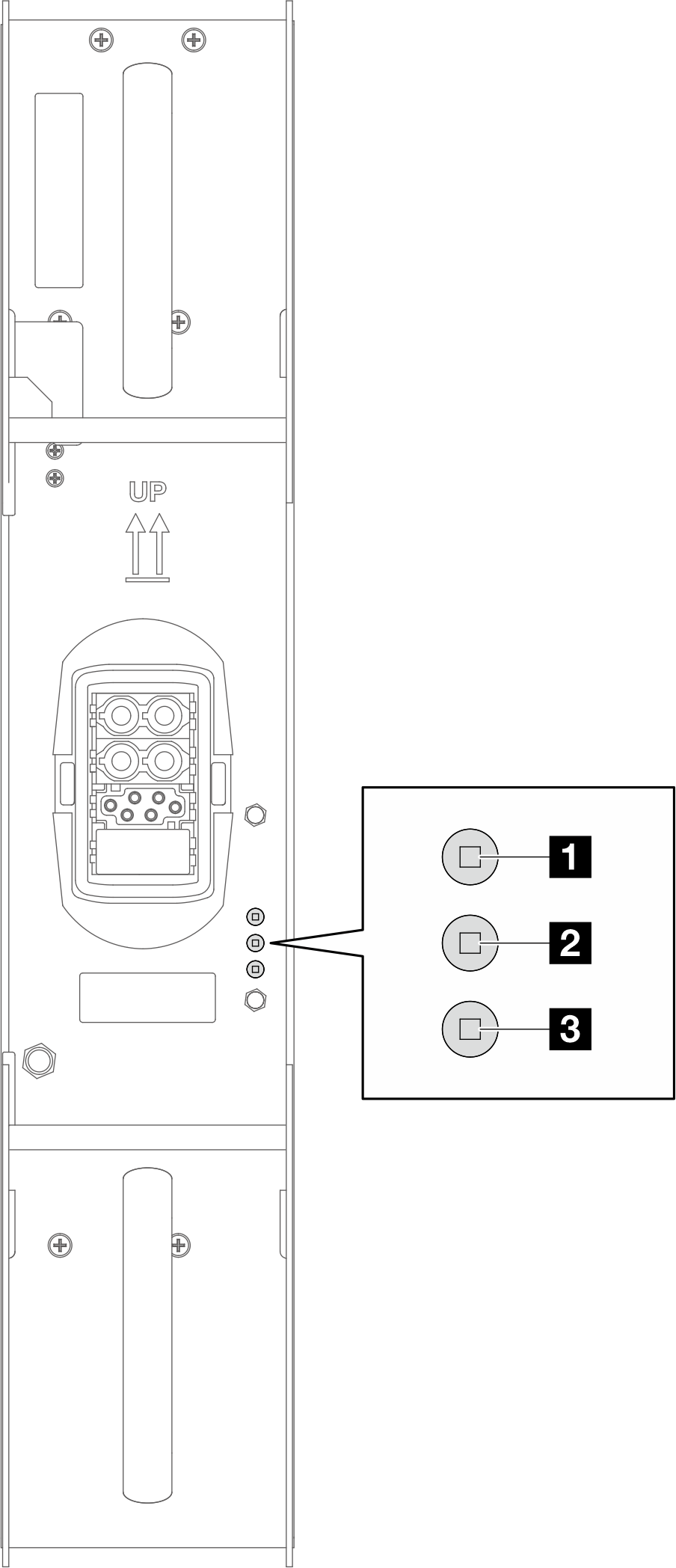

다음 그림은 전력 변환 스테이션의 LED를 보여줍니다.
| 1 입력(AC) 전원 LED(녹색) | 3 전력 변환 스테이션(PCS) LED(노란색) |
| 2 출력(DC) 전원 LED(녹색) |
각 DWC PCS에는 3개의 LED가 있습니다.
1 AC 전원 LED(녹색): 이 LED가 켜져 있으면(녹색) 해당 PCS 베이의 PCS에 AC 전원이 공급되고 있음을 나타냅니다.
2 DC 전원 LED(녹색): 이 LED가 켜져 있으면(녹색) 해당 PCS 베이에서 엔클로저 인터포저로 DC 전원이 공급되고 있음을 나타냅니다.
