Extracción de la batería del SMM3

Utilice esta información para extraiga la batería de SMM3.

Acerca de esta tarea

S004

PRECAUCIÓN

Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.

No realice ninguna de las acciones siguientes:

• Tirarla ni sumergirla en agua
• Calentarla a más de 100 °C (212 °F)
• Repararla o desmontarla

Deseche la batería conforme a las disposiciones o regulaciones locales.

S005

PRECAUCIÓN

La batería es una batería de iones de litio. Para evitar una posible explosión, no queme la batería. Sustitúyala solo por una pieza aprobada. Recicle o deseche la batería según indiquen las regulaciones locales.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

Observe el procedimiento

• Un video de este procedimiento está disponible en YouTube.

Procedimiento

1. Prepárese para esta tarea.
   1. Extraiga el SMM3. Consulte Extracción del SMM3.
   2. Si desea migrar los valores de alojamiento actuales y los VPD de la placa media del alojamiento al nuevo SMM3, asegúrese de lo siguiente:

      1. Ya llevó a cabo los procedimientos de copia de seguridad de los VPD de la placa media, de copia de seguridad de los VPD del alojamiento y de copia de seguridad de los valores del SMM3.

      2. Mantenga la clave USB antigua que se extrajo de SMM3 e instálela en el nuevo SMM3.

2. Ubique la batería.

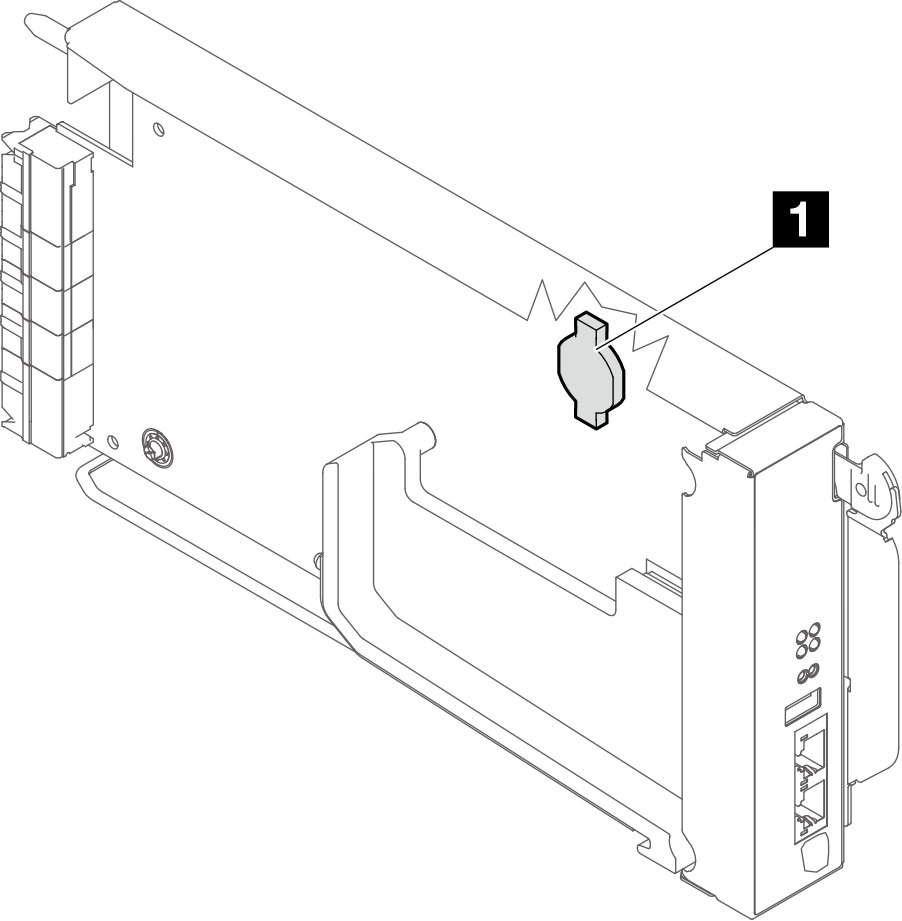

   Figura 1. Ubicación de la batería SMM3



   Tabla 1. Ubicación de la batería SMM3

   1 Batería del SMM3

3. Extracción de la batería del SMM3
   1. Inserte una herramienta con una pequeña punta entre la batería y el zócalo; a continuación, gire ligeramente la herramienta.
   2. Extraiga la batería del zócalo.

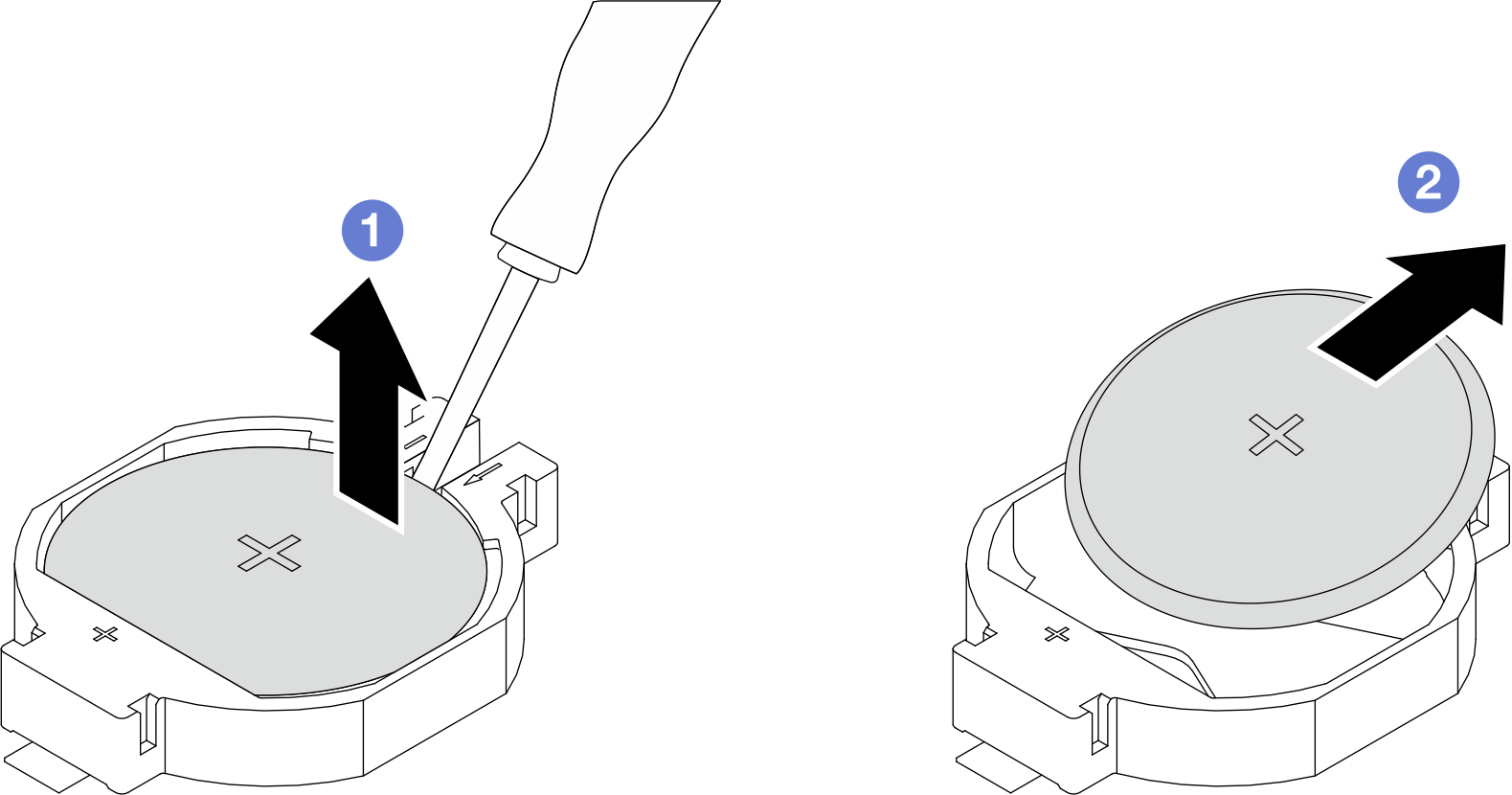

   Figura 2. Extracción de la batería SMM3



   Nota

   No levante la batería aplicando fuerza excesiva. Si no quita la batería de la forma correcta, pueden producirse daños en el zócalo del SMM3. Cualquier daño que sufra el zócalo puede requerir la sustituir el SMM3.
4. Deseche la batería conforme a las disposiciones o regulaciones locales. Consulte Avisos ambientales para obtener más información.
5. Almacene los VPD SMM3originales de vuelta al nuevo SMM3 para la garantía restante, si lo sustituye.
