安装硬盘
按以下信息安装硬盘。
关于本任务
必备工具
您可能需要拥有以下套件才能妥善地更换组件。
重要
间隙垫更换准则
有关间隙垫的位置和说明，请参阅间隙垫识别和位置。
在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。
小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。
观看操作过程
- 关于此过程的视频请见 YouTube。
过程
- 如果仅安装一个 7 毫米或 15 毫米硬盘，请完成以下步骤。
找到插头标有 SSD 0/2 的线缆并将其连接到硬盘。
翻转硬盘。
将硬盘安装到硬盘仓的底部，并确保将其固定到位。

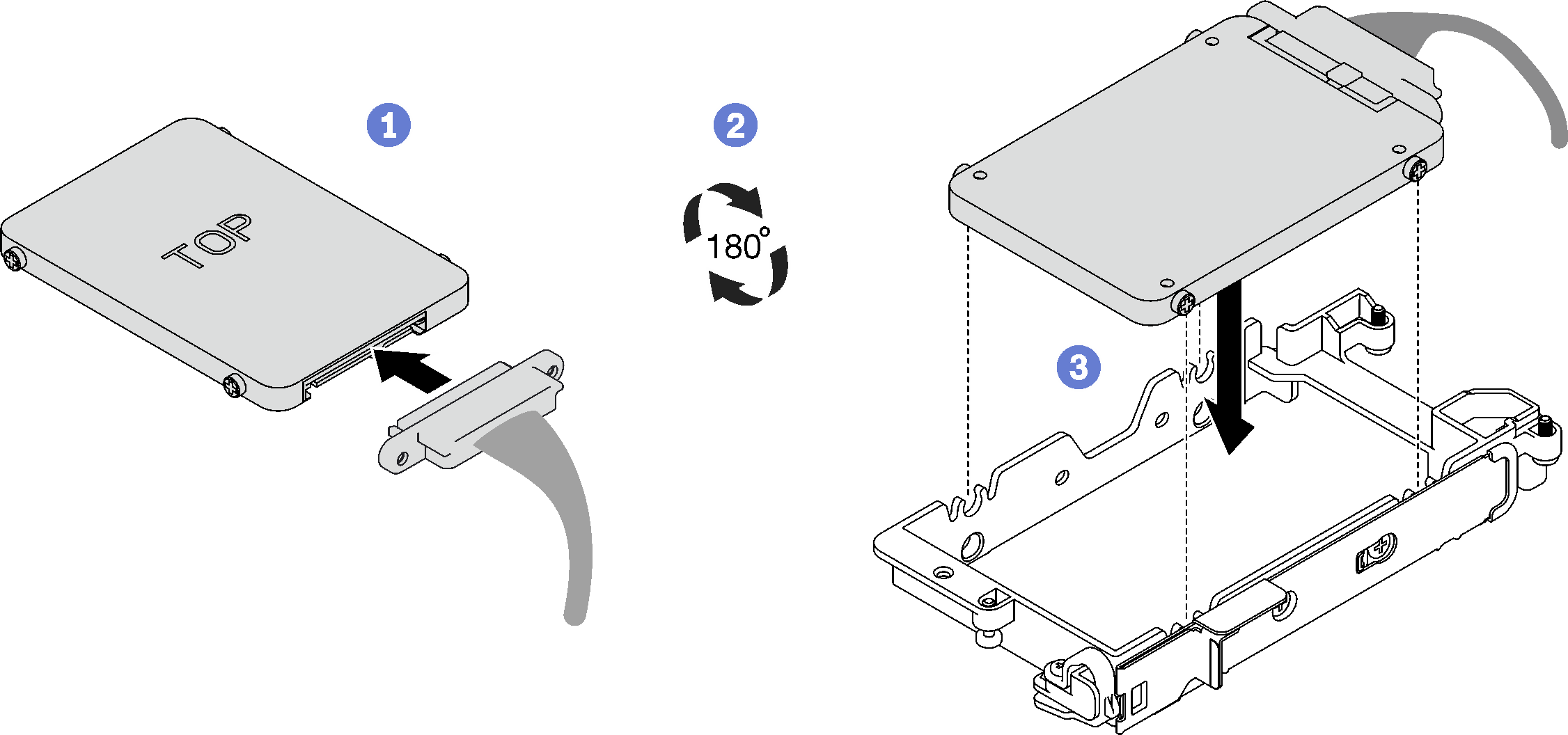

图 1. 安装 7 毫米硬盘

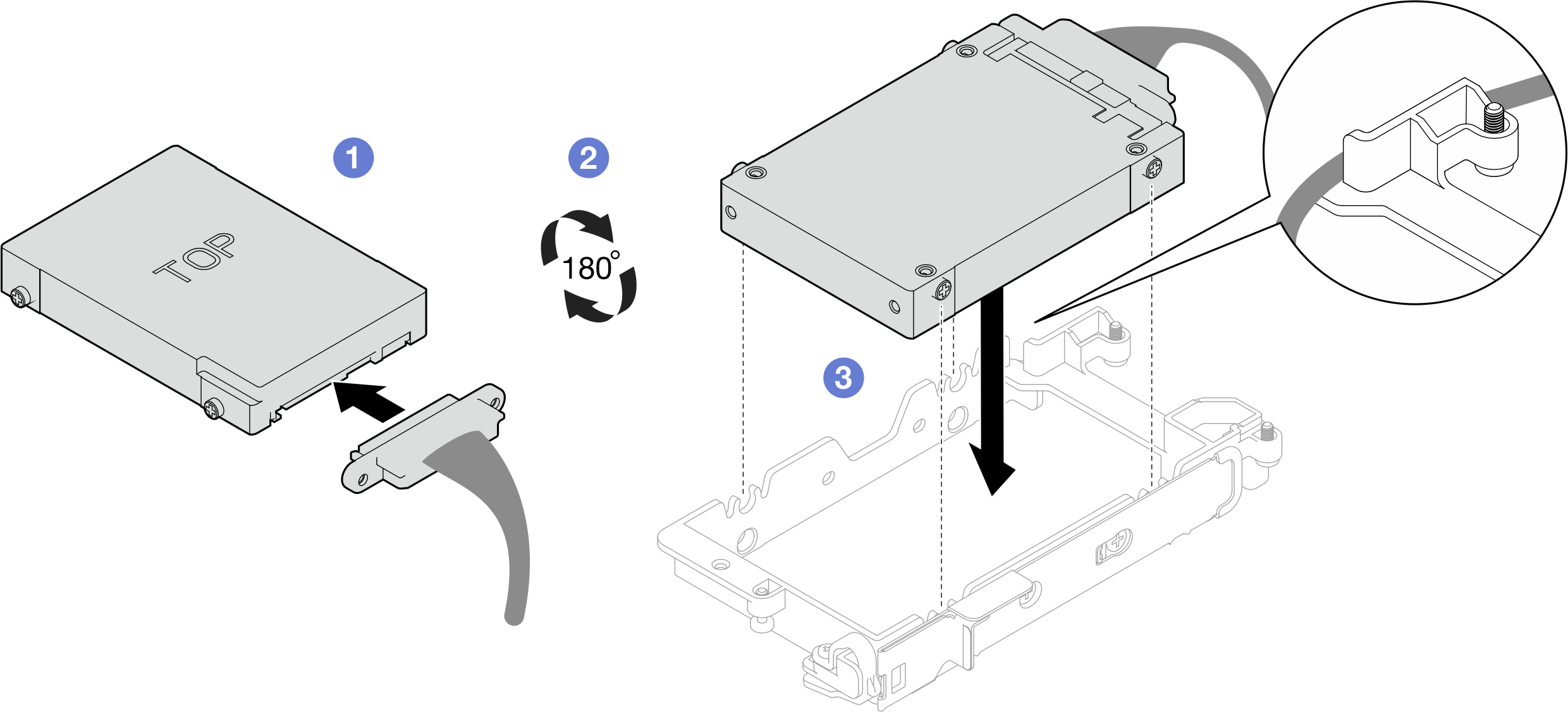

图 2. 安装 15 毫米硬盘

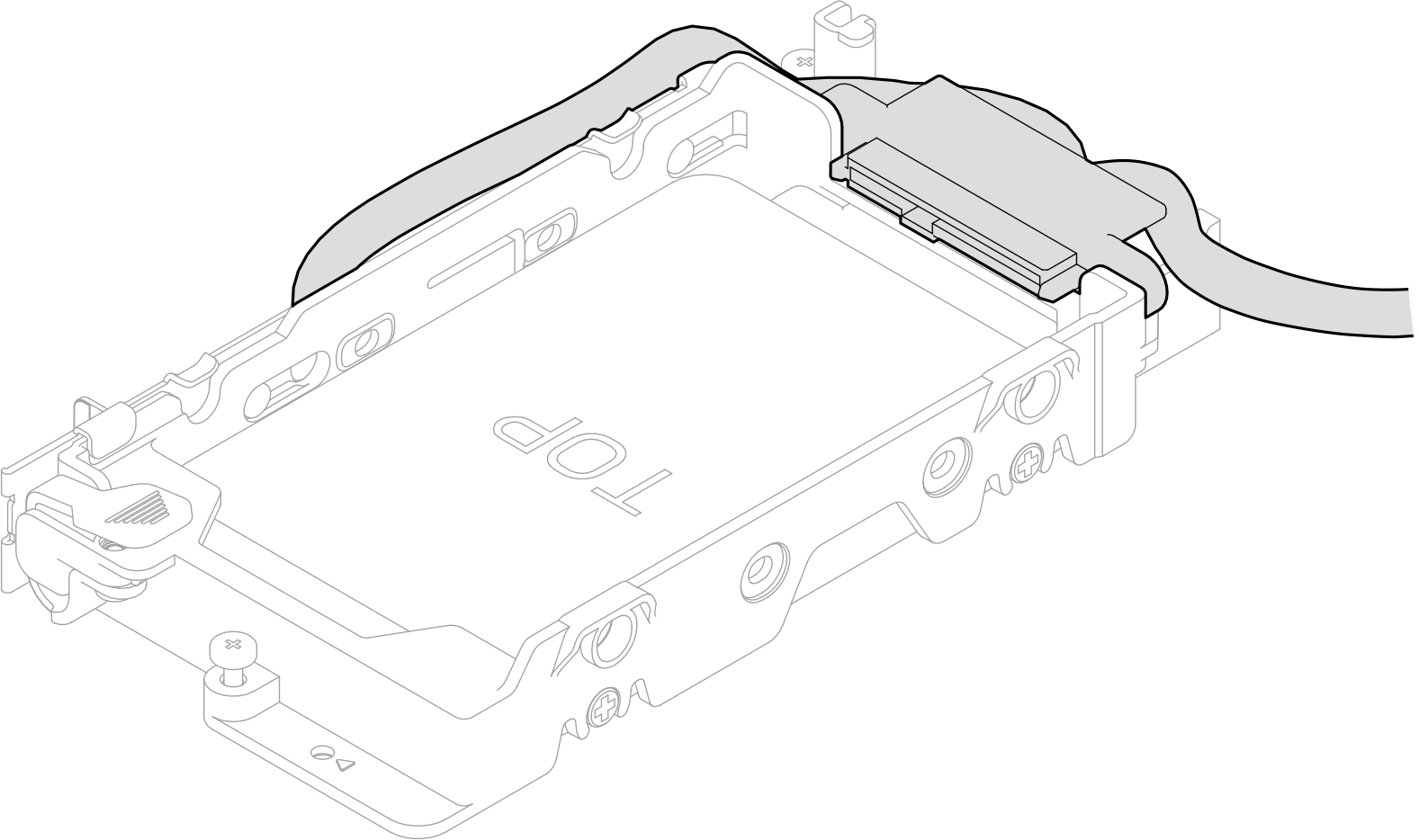

注将未连接的线缆插头固定在硬盘仓的顶部。
- 如果要安装两个 7 毫米硬盘，请完成以下步骤。
如果之前已经卸下导电板，将其安装到硬盘仓的底部并用四颗螺钉固定。
导电板两侧均有间隙垫。如果小间隙垫（1）损坏或脱落，请更换新的间隙垫。
如果较大的间隙垫（2）损坏或脱落，请丢弃导电板。然后，安装已装有两个间隙垫的新导电板。

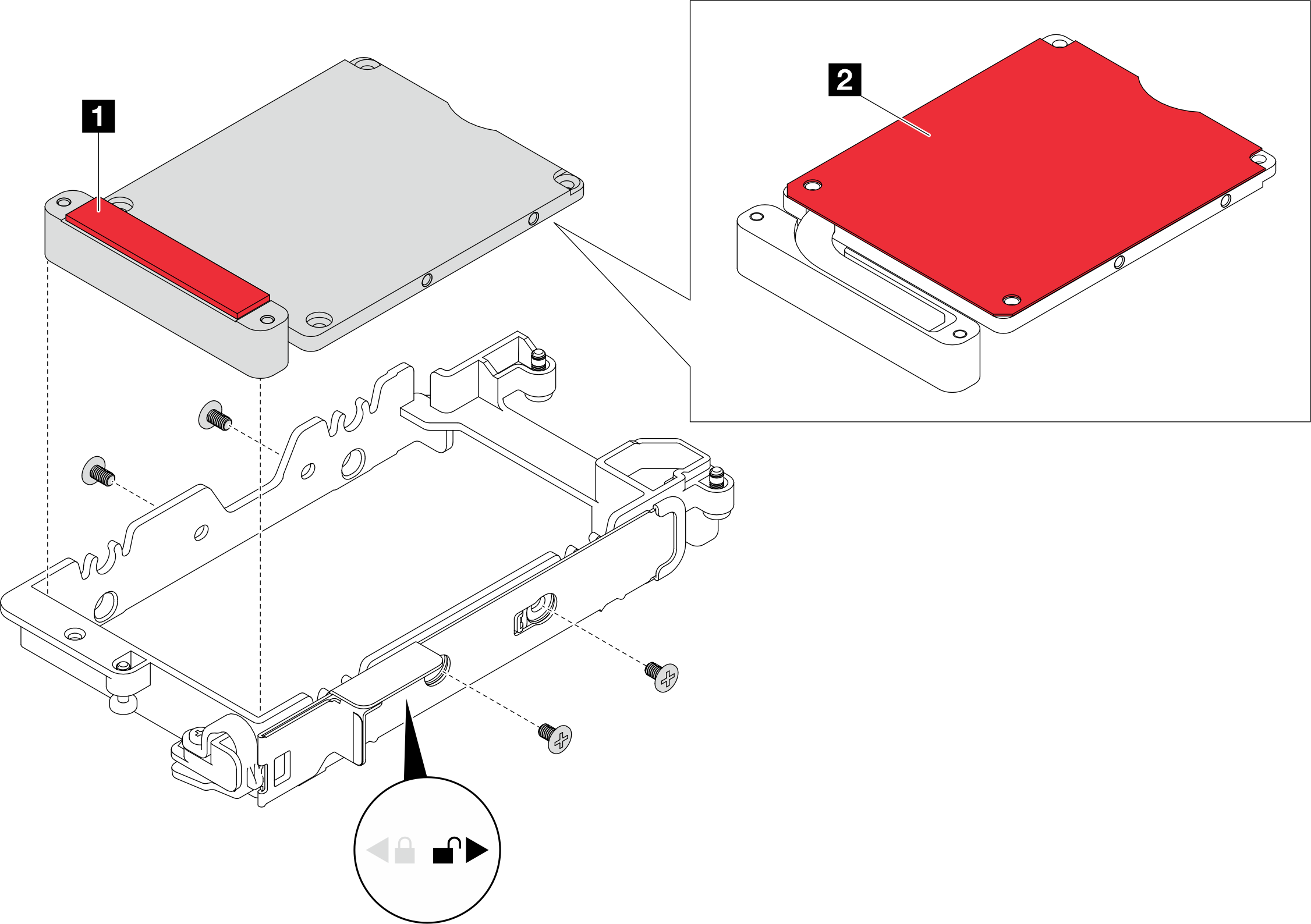

注确保金属卡扣处于解锁位置。图 3. 安装导电板
- 安装下方硬盘。
- 找到插头标有 SSD 0/2 的线缆并将其连接到硬盘。
- 翻转硬盘。
- 将硬盘安装到硬盘仓的底部，并确保将其固定到位。

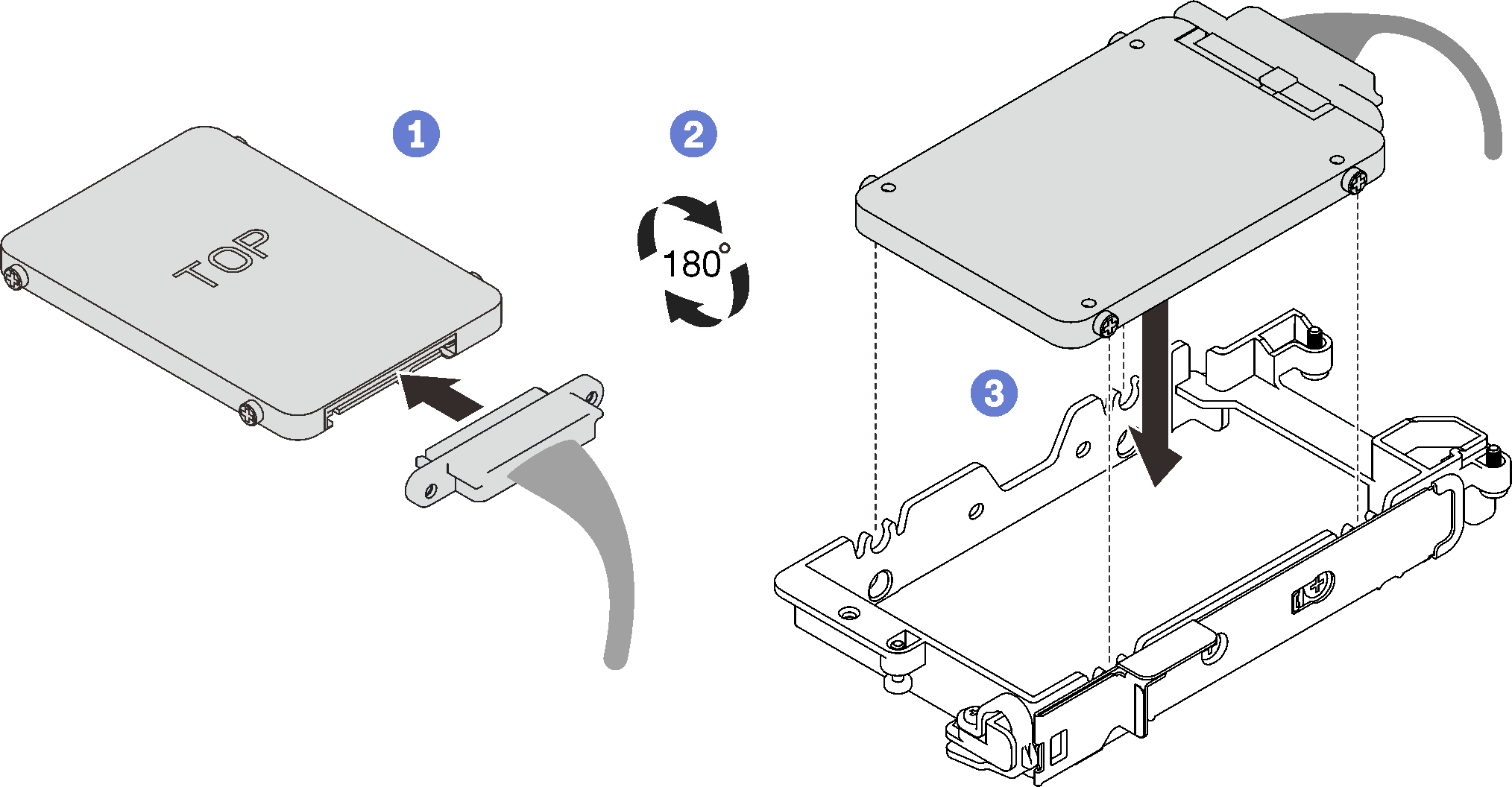

图 4. 安装下方硬盘
- 安装上方硬盘。
- 找到插头标有 SSD 1/3 的线缆并将其连接到硬盘。然后，旋转硬盘使其进入硬盘仓顶部，如图所示。
- 按住释放滑锁。
- 将金属卡扣滑动到锁定位置。

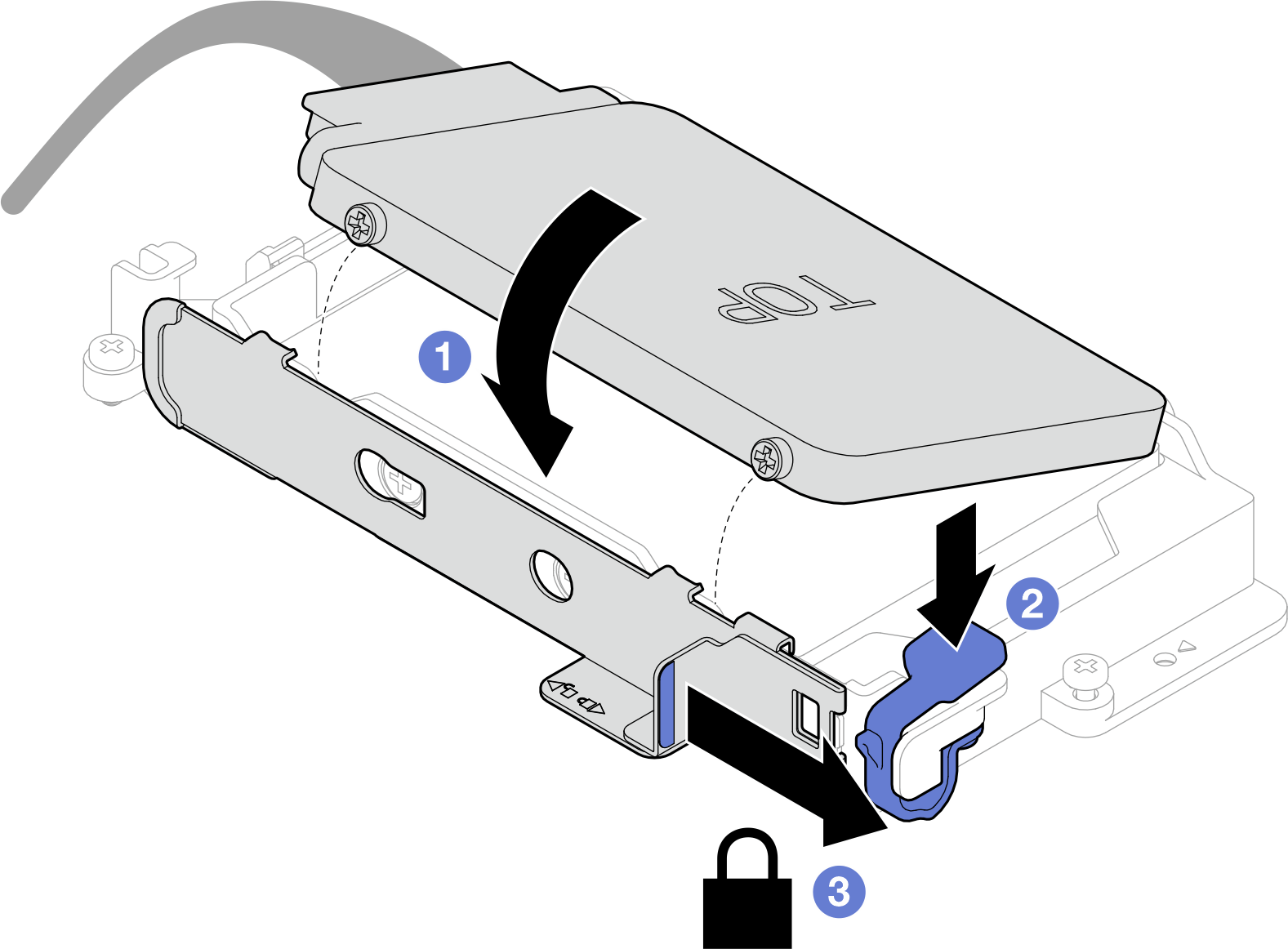

图 5. 安装上方硬盘
