누수 센서 모듈 케이블 배선

이 섹션을 사용하여 누수 센서 모듈의 케이블 배선을 이해하십시오.

주

  • 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n

  • 케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

  • 시스템 보드의 케이블 소켓이 손상되지 않도록 다음 지침을 엄격히 준수하십시오. 케이블 소켓이 손상되면 시스템 보드를 교체해야 할 수도 있습니다.

    • 기울어지지 않도록 해당 케이블 소켓의 방향에 맞춰 케이블 커넥터를 수직 또는 수평으로 연결합니다.

    • 시스템 보드에서 케이블을 분리하려면 다음과 같이 하십시오.

      1. 케이블 커넥터의 모든 래치, 해제 탭 또는 잠금 장치를 길게 눌러 케이블 커넥터를 해제하십시오.

      2. 기울어지지 않도록 해당 케이블 소켓의 방향에 맞춰 케이블 커넥터를 수직 또는 수평으로 제거하십시오.
        주
        케이블 커넥터는 그림과 다를 수 있지만 제거 절차는 동일합니다.






누수 센서 모듈 케이블 배선​

주
케이블을 잘 정리하려면 호스와 누수 센서 모듈을 지정된 홀더에 장착해야 하며 모듈이 홀더 클립에 고정되었는지 확인해야 합니다. 자세한 내용은 아래 그림 또는 Lenovo Processor Neptune® Core Module 설치의 내용을 참조하십시오.

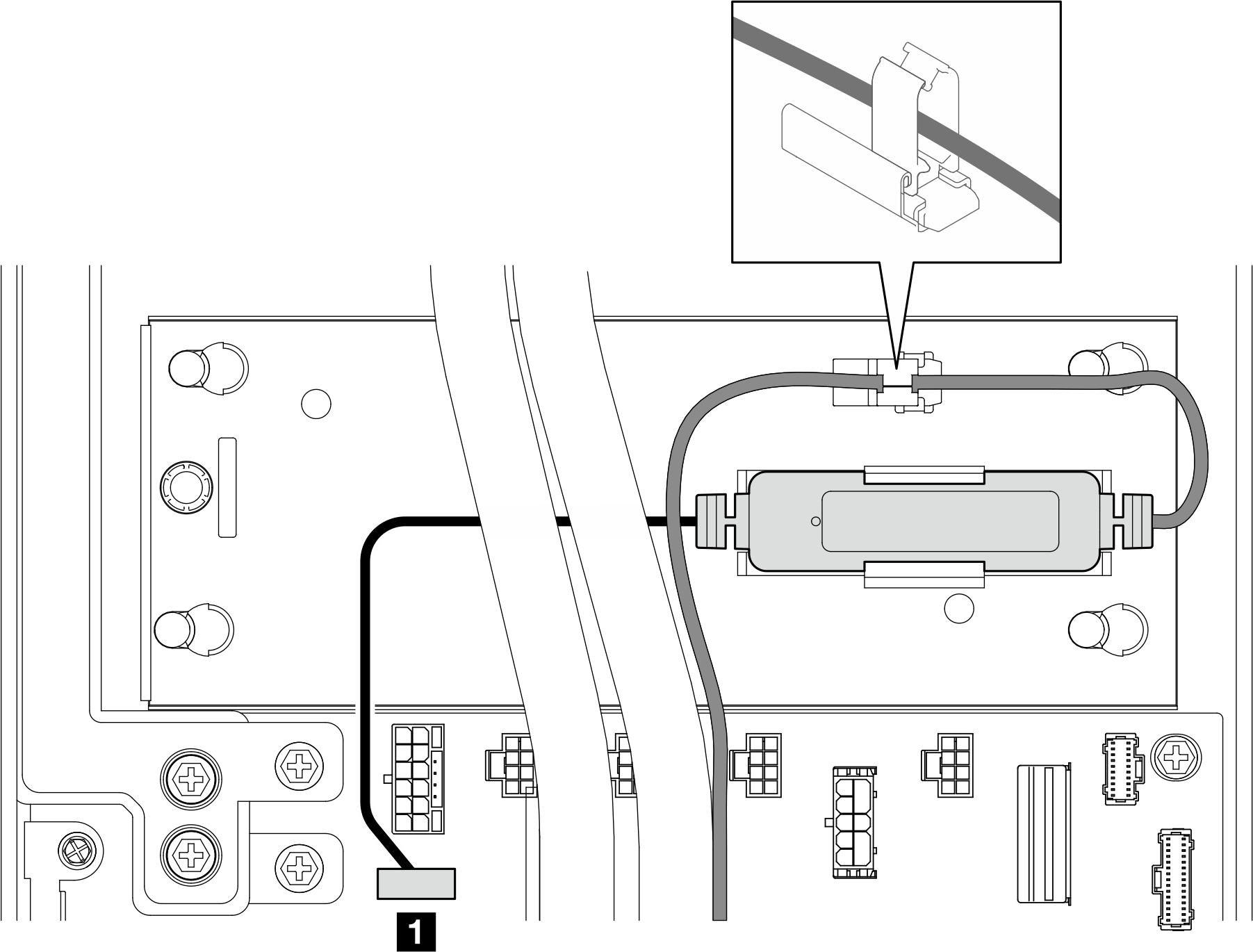

그림 1. 누수 센서 모듈 케이블 배선
Leakage sensor module cable routing
케이블에서끝
1 누수 센서 모듈 케이블누수 센서 모듈시스템 보드: 누수 센서 모듈 커넥터(LIQUID)
