뒷면 I/O 및 OCP 모듈 케이블 배선
이 섹션의 지침에 따라 뒷면 I/O 모듈 및 OCP 모듈의 케이블을 설치하고 배선하십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
- 시스템 보드의 케이블 소켓이 손상되지 않도록 다음 지침을 엄격히 준수하십시오. 케이블 소켓이 손상되면 시스템 보드를 교체해야 할 수도 있습니다.
기울어지지 않도록 해당 케이블 소켓의 방향에 맞춰 케이블 커넥터를 수직 또는 수평으로 연결합니다.
- 시스템 보드에서 케이블을 분리하려면 다음과 같이 하십시오.
케이블 커넥터의 모든 래치, 해제 탭 또는 잠금 장치를 길게 눌러 케이블 커넥터를 해제하십시오.
- 기울어지지 않도록 해당 케이블 소켓의 방향에 맞춰 케이블 커넥터를 수직 또는 수평으로 제거하십시오.주케이블 커넥터는 그림과 다를 수 있지만 제거 절차는 동일합니다.
주의
케이블을 배선할 때 뒷면 I/O 케이블 2이 커넥터 영역의 PDB 전원 케이블 위에 놓여 있지 않아야 합니다.
그림 1. 뒷면 I/O 모듈 및 OCP 모듈의 케이블
그림 2. 뒷면 I/O 모듈 및 OCP 모듈(워터 루프 포함)의 케이블
| 시작 | 끝 (시스템 보드) | 케이블 |
|---|---|---|
| 1 뒷면 OCP 슬롯(나사로 고정됨) | 1a OCP 커넥터 | OCP 커넥터 - MCIO x16 + MCIO x8(315mm / 355mm) |
| 1b OCP 전원 및 사이드밴드 커넥터 | ||
| 2 뒷면 I/O 신호 커넥터(뒷면 I/O 모듈) | 2 뒷면 I/O 커넥터 | 로우 프로파일 SlimSAS x8 - 로우 프로파일 SlimSAS x8(750mm) |
주
뒷면 I/O 케이블을 뒷면 I/O 모듈에 연결할 때 부착된 접지 케이블을 나사로 고정해야 합니다.

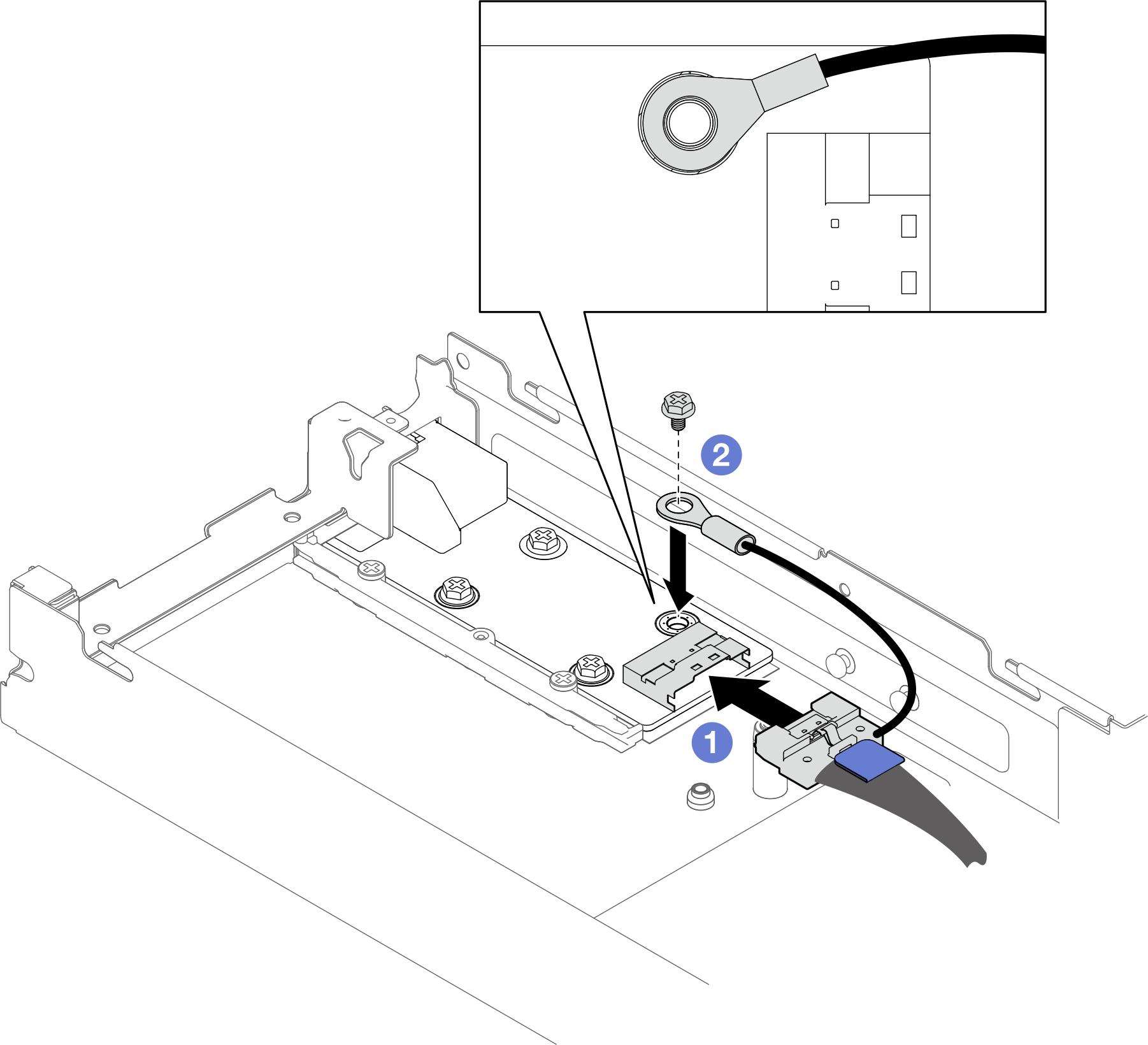

그림 3. 뒷면 I/O 케이블 및 접지 케이블 설치
그림 4. 뒷면 I/O 케이블 및 접지 케이블(워터 루프 포함) 설치
