背面 I/O 和 OCP 模組纜線佈線

請依照本節中的指示為背面 I/O 模組和 OCP 模組安裝與佈放纜線。

  • 接頭之間的連接;112233,... nn

  • 進行纜線佈線時,確保所有纜線都正確穿過對應的纜線導件和纜線夾。

  • 請嚴格遵循以下指示,以免損壞主機板上的纜線插座。若纜線插座有任何損壞,可能都需要更換主機板。
    • 沿著與對應纜線插座對齊的方向,垂直或水平插入纜線接頭,並避免任何傾斜。

    • 若要從主機板拔下纜線,請執行以下操作:
      1. 按住纜線接頭上的所有閂鎖、鬆開卡榫或鎖夾,以鬆開纜線接頭。

      2. 沿著與對應纜線插座對齊的方向,垂直或水平拔出纜線接頭,並避免任何傾斜。
        纜線接頭可能與圖示中的樣式不同,但卸下的程序相同。






小心
  • 佈線時,請確保背面 I/O 纜線 2 沒有位於 PDB 電源線接頭區域上方。

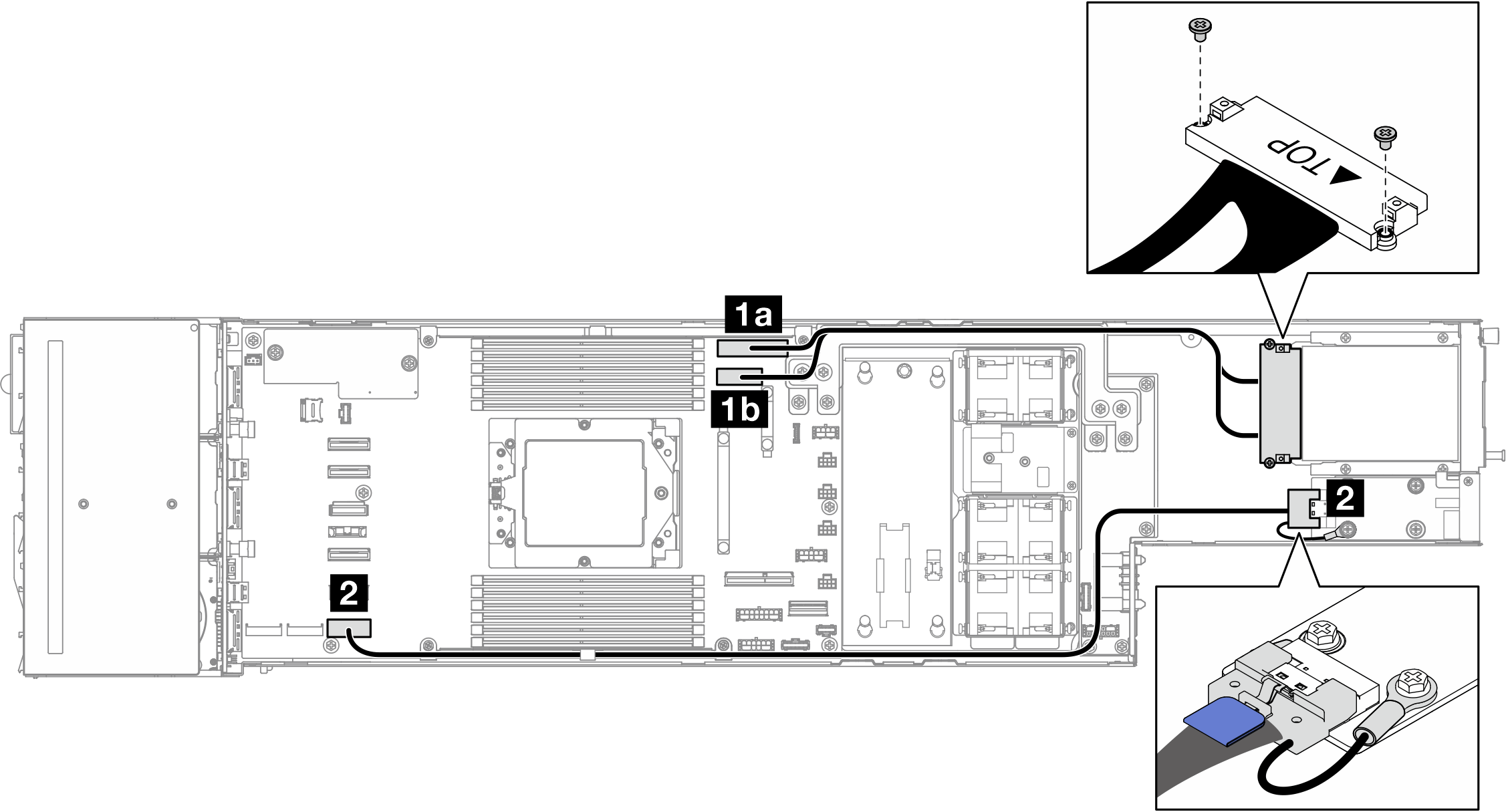

圖 1. 背面 I/O 模組和 OCP 模組的纜線
Cables for the rear I/O module and OCP module
圖 2. 背面 I/O 模組和 OCP 模組(含水迴路)的纜線
Cables for the rear I/O module and OCP module (with water loop)
(主機板)纜線
1 背面 OCP 插槽(用螺絲固定1a OCP 接頭OCP 接頭至 MCIO x16 + MCIO x8(315 公釐/355 公釐)
1b OCP 電源和側頻接頭
2 背面 I/O 信號接頭(在背面 I/O 模組上)2 背面 I/O 接頭半高 SlimSAS x8 至半高 SlimSAS x8(750 公釐)
將背面 I/O 纜線連接到背面 I/O 模組時,請確保用螺絲固定隨附的接地纜線。

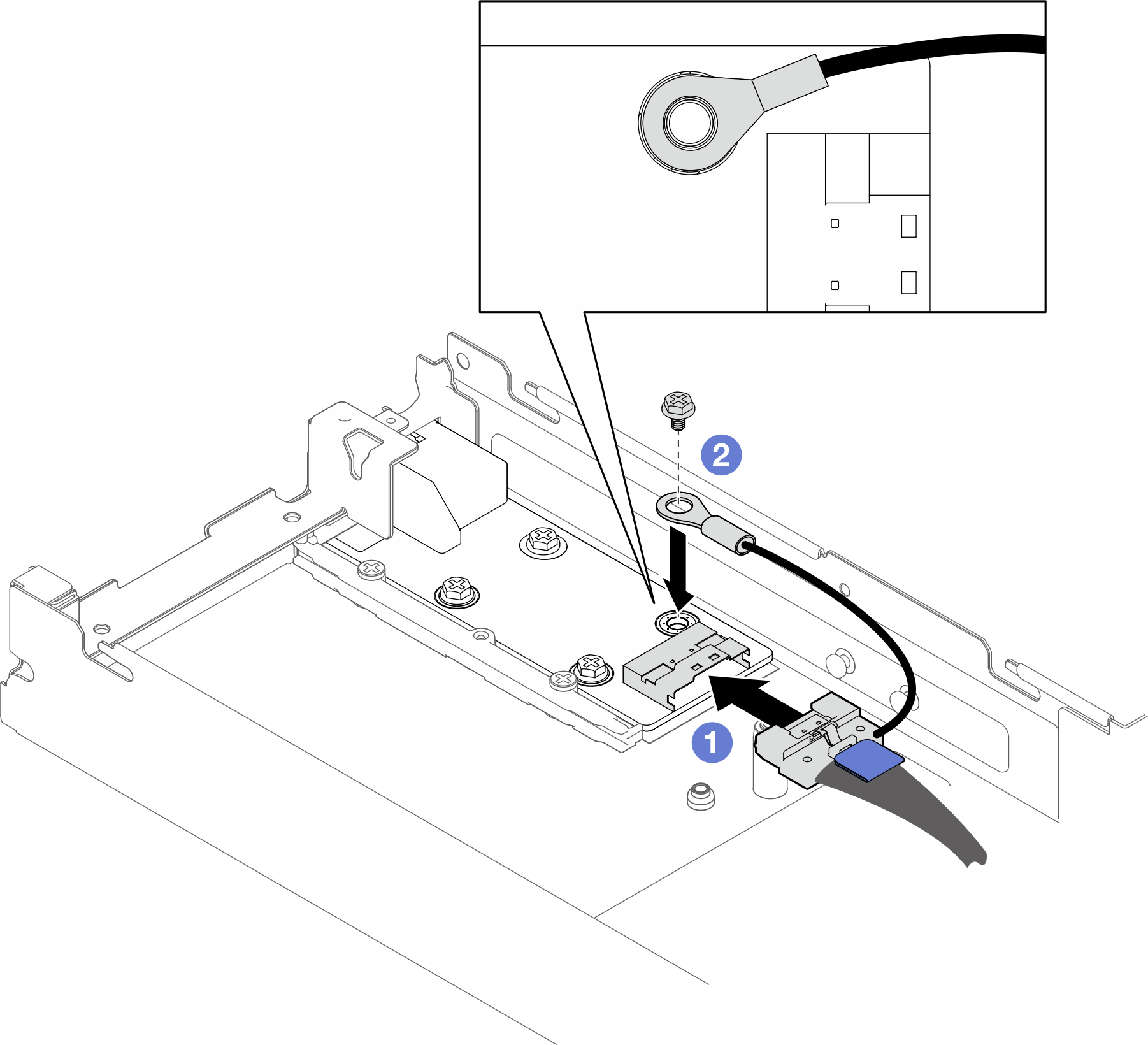

圖 3. 安裝背面 I/O 纜線和接地纜線
Installation of the rear I/O cable and grounding cable
圖 4. 安裝背面 I/O 纜線和接地纜線(含水迴路)
Installation of the rear I/O cable and grounding cable (with water loop)
