背面 I/O 和 OCP 模块线缆布放
按照本节中的说明安装背面 I/O 模块和 OCP 模块并为其布放线缆。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。
- 请严格遵守以下说明，以免损坏主板上的线缆插槽。如果线缆插槽有任何损坏，都可能需要更换主板。
根据相应线缆插槽的方向垂直或水平连接线缆接头，避免倾斜。
- 要从主板上拔下线缆，请执行以下操作：
按住线缆接头上的所有滑锁、解锁卡扣或锁以松开线缆接头。
- 根据相应线缆插槽的方向垂直或水平拔下线缆接头，避免倾斜。注线缆接头可能与图中所示接头有所不同，但拆卸过程相同。
注意
布放线缆时，请确保背面 I/O 线缆 2 没有位于 PDB 电源线接口区域上方。

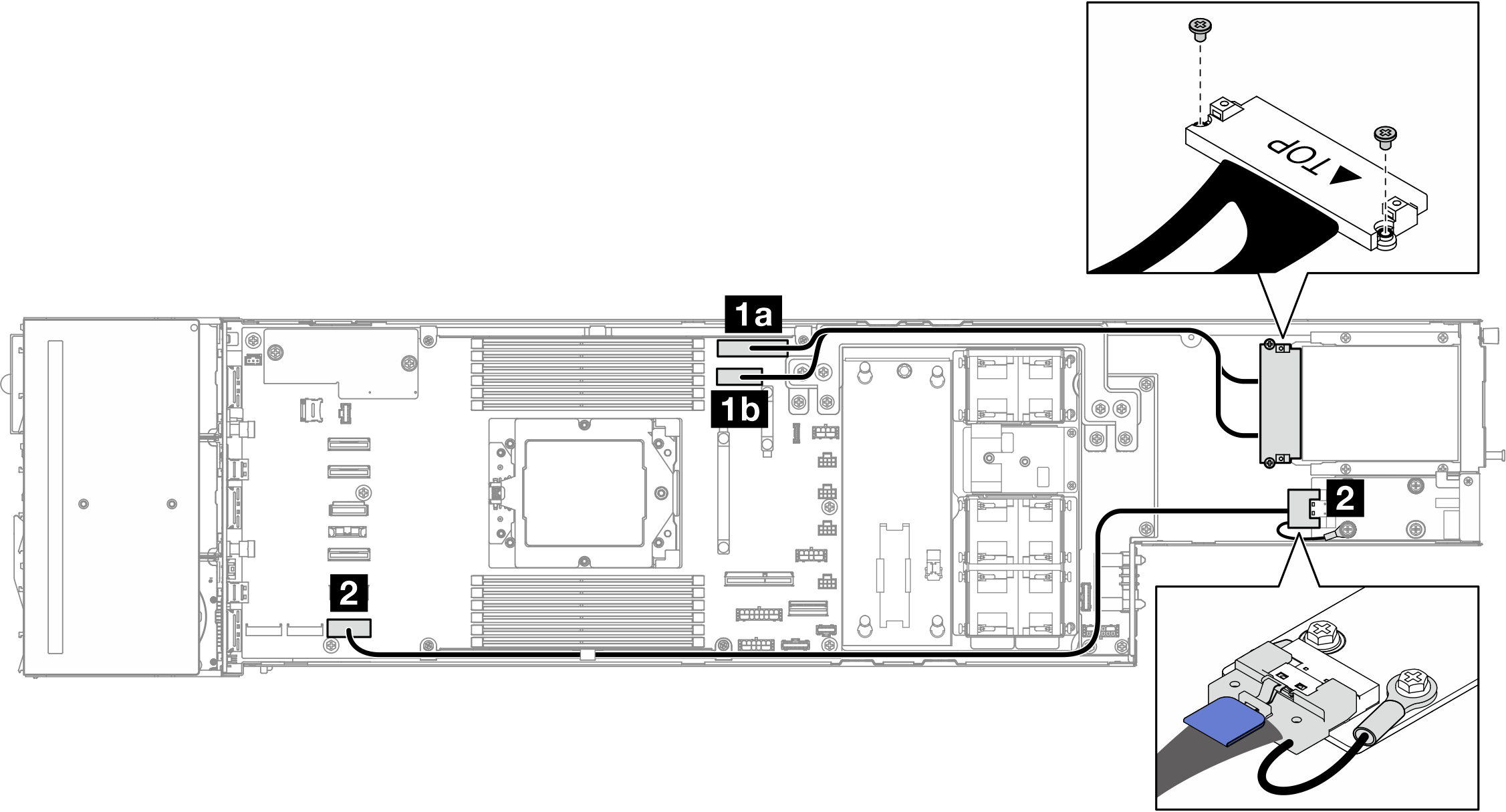

图 1. 背面 I/O 模块和 OCP 模块的线缆
图 2. 背面 I/O 模块和 OCP 模块（带水循环模块）的线缆
| 从 | 到 (主板) | 线缆 |
|---|---|---|
| 1 背面 OCP 插槽（用螺钉固定） | 1a OCP 接口 | OCP 接口转 MCIO x16 + MCIO x8（315 毫米/355 毫米） |
| 1b OCP 电源和边带接口 | ||
| 2 背面 I/O 信号接口（位于背面 I/O 模块上） | 2 背面 I/O 接口 | 半高型 SlimSAS x8 转半高型 SlimSAS x8（750 毫米） |
注
将背面 I/O 线缆连接到背面 I/O 模块时，请确保使用螺钉固定附带的接地线缆。

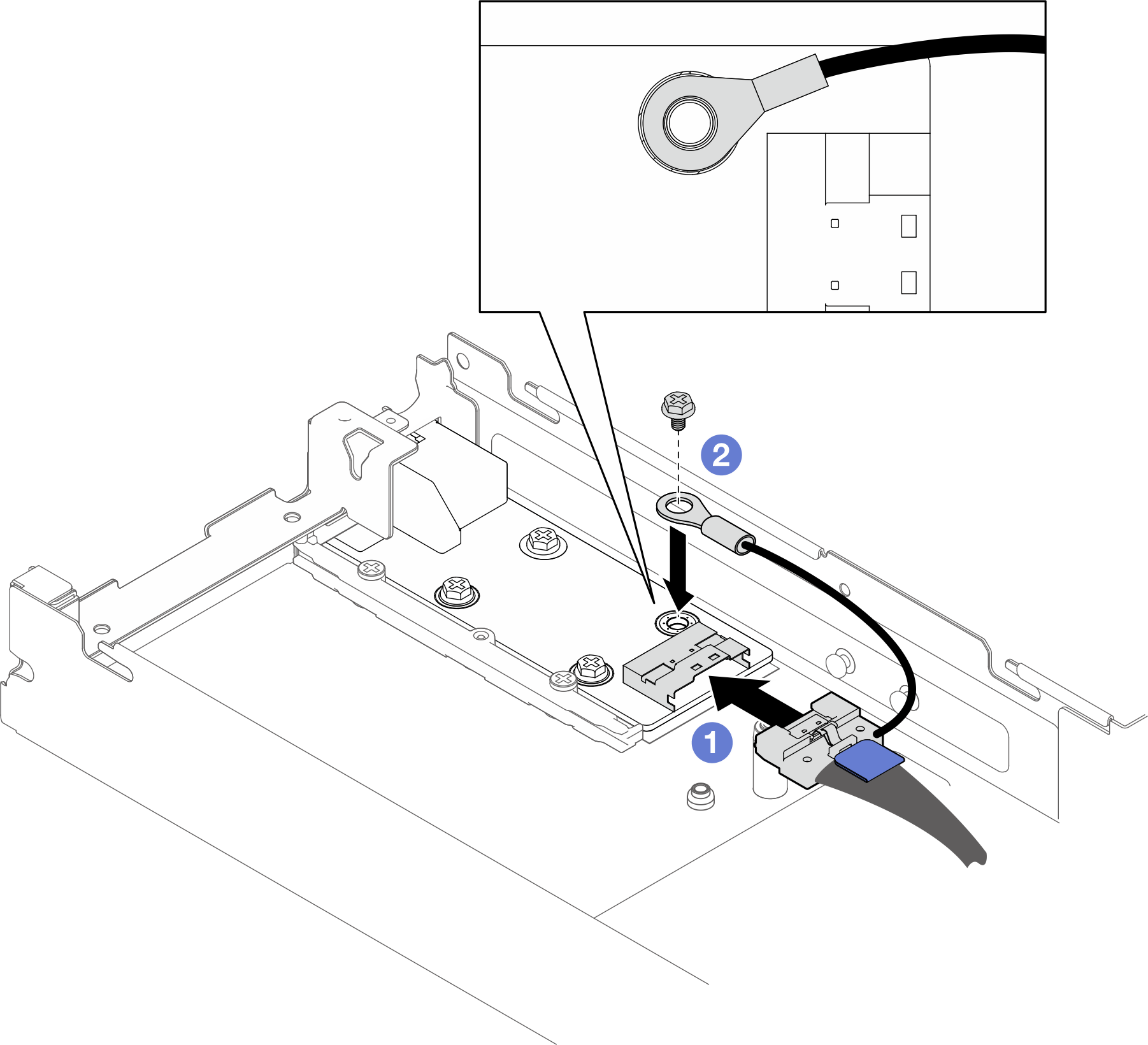

图 3. 安装背面 I/O 线缆和接地线缆
图 4. 安装背面 I/O 线缆和接地线缆（带水循环模块）
