Disposición de los cables del módulo de E/S posterior y del módulo OCP

Siga las instrucciones que aparecen en esta sección para instalar y disponer los cables para el módulo de E/S posterior y el módulo OCP.

Nota
  • Conexiones entre conectores; 11, 22, 33, ... nn

  • Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

  • Observe estrictamente las siguientes instrucciones para evitar dañar los zócalos de los cables de la placa del sistema. Cualquier daño a los zócalos de los cables podría requerir la sustitución de la placa del sistema.
    • Conecte los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.

    • Para desconectar los cables de la placa del sistema, haga lo siguiente:
      1. Mantenga presionados todos los pestillos, pestañas de liberación o bloqueos de los conectores de cable para liberar los conectores de cable.

      2. Quite los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.
        Nota
        El aspecto de los conectores de los cables puede ser diferente de los que se muestran en la ilustración, pero el procedimiento de extracción es el mismo.






Atención
  • Al disponer los cables, asegúrese de que el cable de E/S posterior 2 no quede encima del cable de alimentación de PDB en su área de conectores.

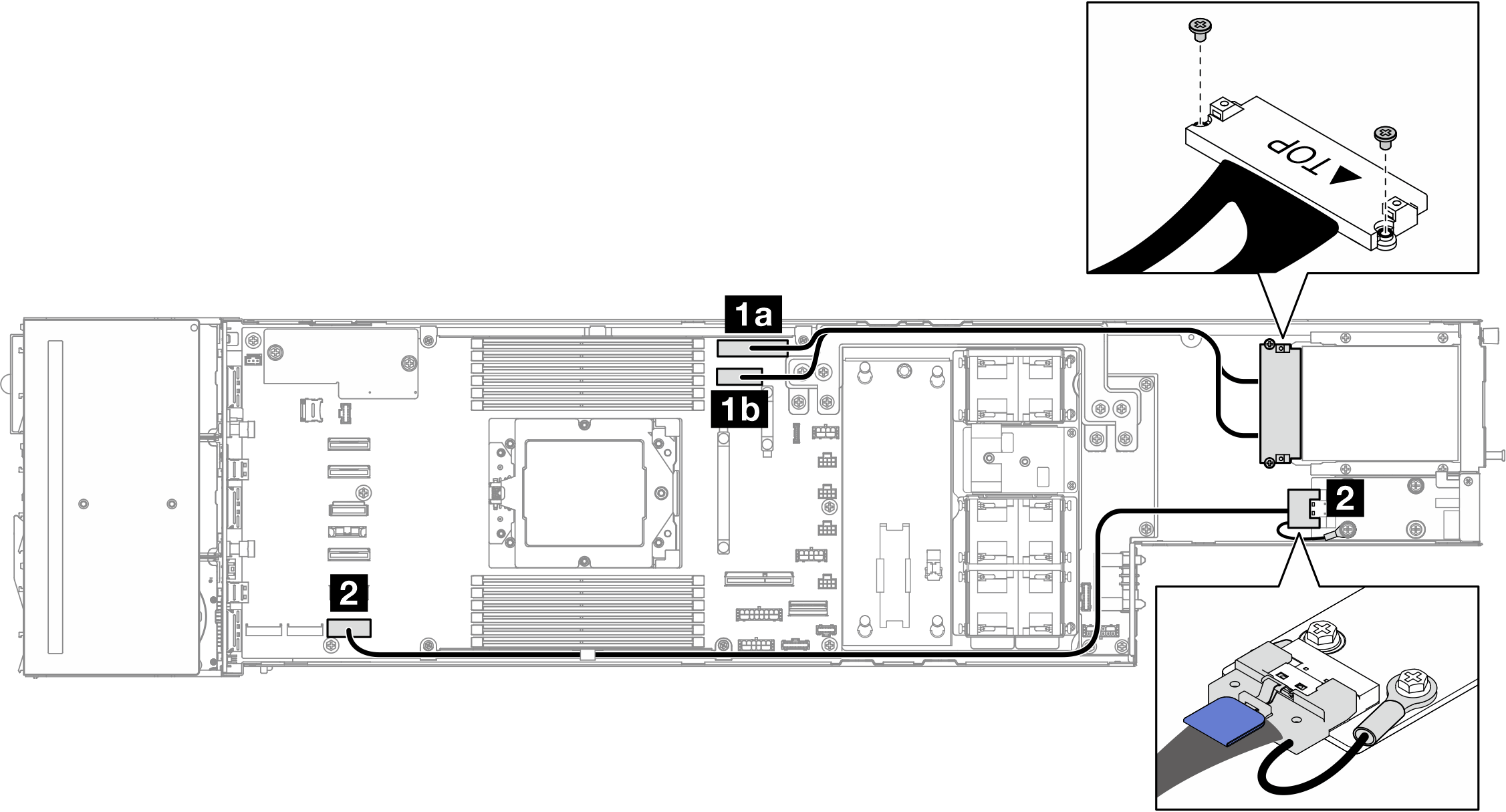

Figura 1. Cables para el módulo de E/S posterior y el módulo OCP
Cables for the rear I/O module and OCP module
Figura 2. Cables para el módulo de E/S posterior y el módulo OCP (con bucle de agua)
Cables for the rear I/O module and OCP module (with water loop)
DesdeHasta (placa del sistema)Cable
1 Ranura de OCP posterior (fijado con tornillos)1a Conector de OCPConector de OCP a MCIO x16 + MCIO x8 (315 mm/355 mm)
1b Conector de alimentación y de banda lateral de OCP
2 Conector de señal de E/S posterior (en el módulo de E/S posterior)2 Conector de E/S posteriorSlimSAS x8 de bajo perfil a SlimSAS x8 de bajo perfil (750 mm)
Nota
Al conectar el cable de E/S posterior al módulo de E/S posterior, asegúrese de fijar el cable de conexión a tierra adjunto con un tornillo.
Figura 3. Instalación del cable de E/S posterior y del cable de conexión a tierra
Installation of the rear I/O cable and grounding cable
Figura 4. Instalación del cable de E/S posterior y del cable de conexión a tierra (con bucle de agua)
Installation of the rear I/O cable and grounding cable (with water loop)
