Instradamento dei cavi per i moduli I/O posteriore e OCP
Seguire le istruzioni riportate in questa sezione per installare e instradare i cavi per i moduli I/O posteriore e OCP.
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
- Attenersi scrupolosamente alle istruzioni riportate di seguito per evitare di danneggiare i socket dei cavi sulla scheda di sistema. Un qualsiasi danno ai socket dei cavi potrebbe richiedere la sostituzione della scheda di sistema.
Collegare i connettori dei cavi verticalmente oppure orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.
- Per scollegare i cavi dalla scheda di sistema, procedere nel modo seguente:
Tenere premuti tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi per rilasciare i connettori dei cavi.
- Rimuovere i connettori dei cavi verticalmente o orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.NotaI connettori dei cavi potrebbero avere un aspetto diverso da quelli presenti nell'illustrazione, ma la procedura di rimozione è identica.
Quando si instradano i cavi, accertarsi che il cavo I/O posteriore 2 non si trovi sopra al cavo di alimentazione PDB nell'area del connettore.

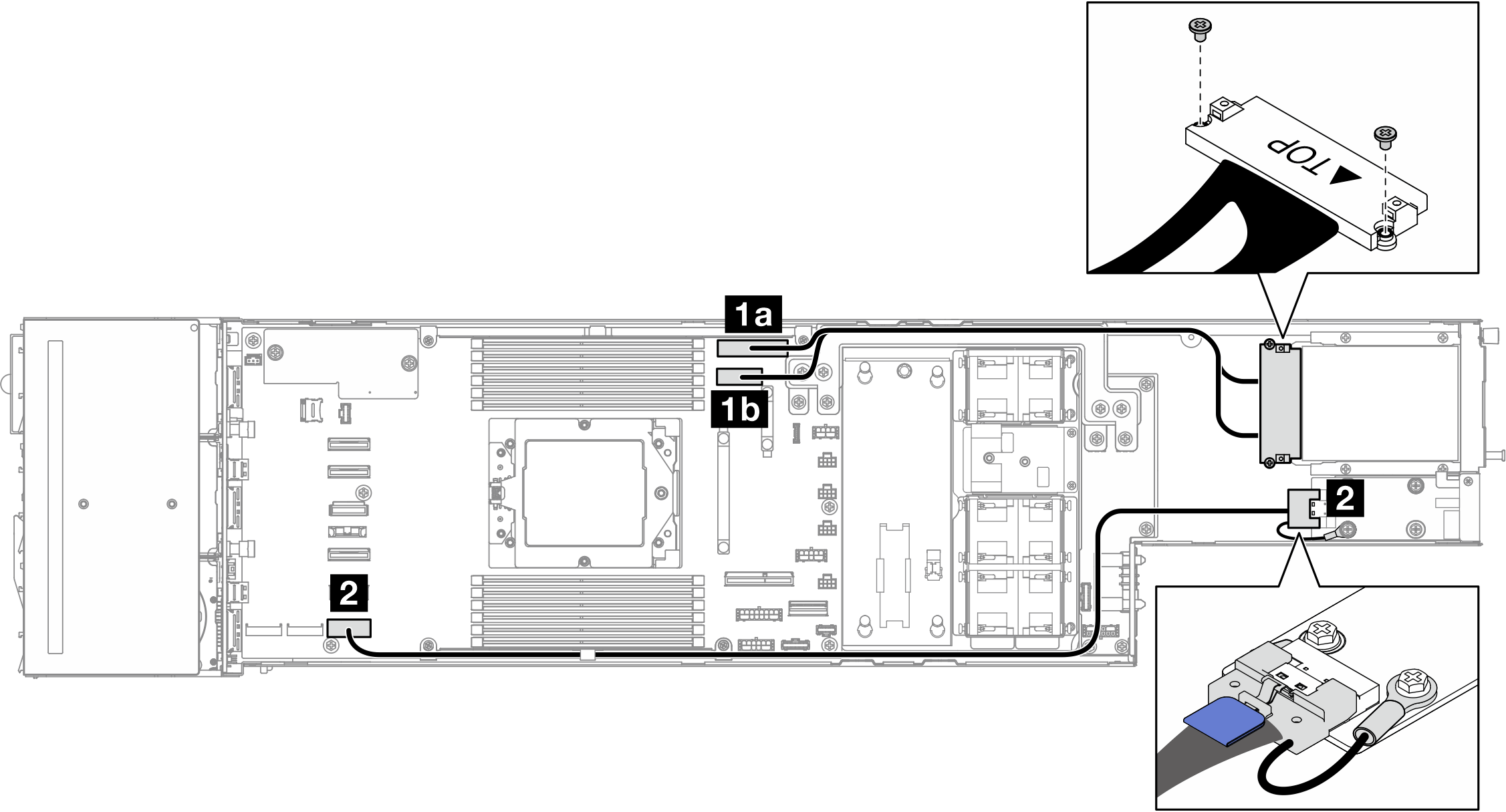

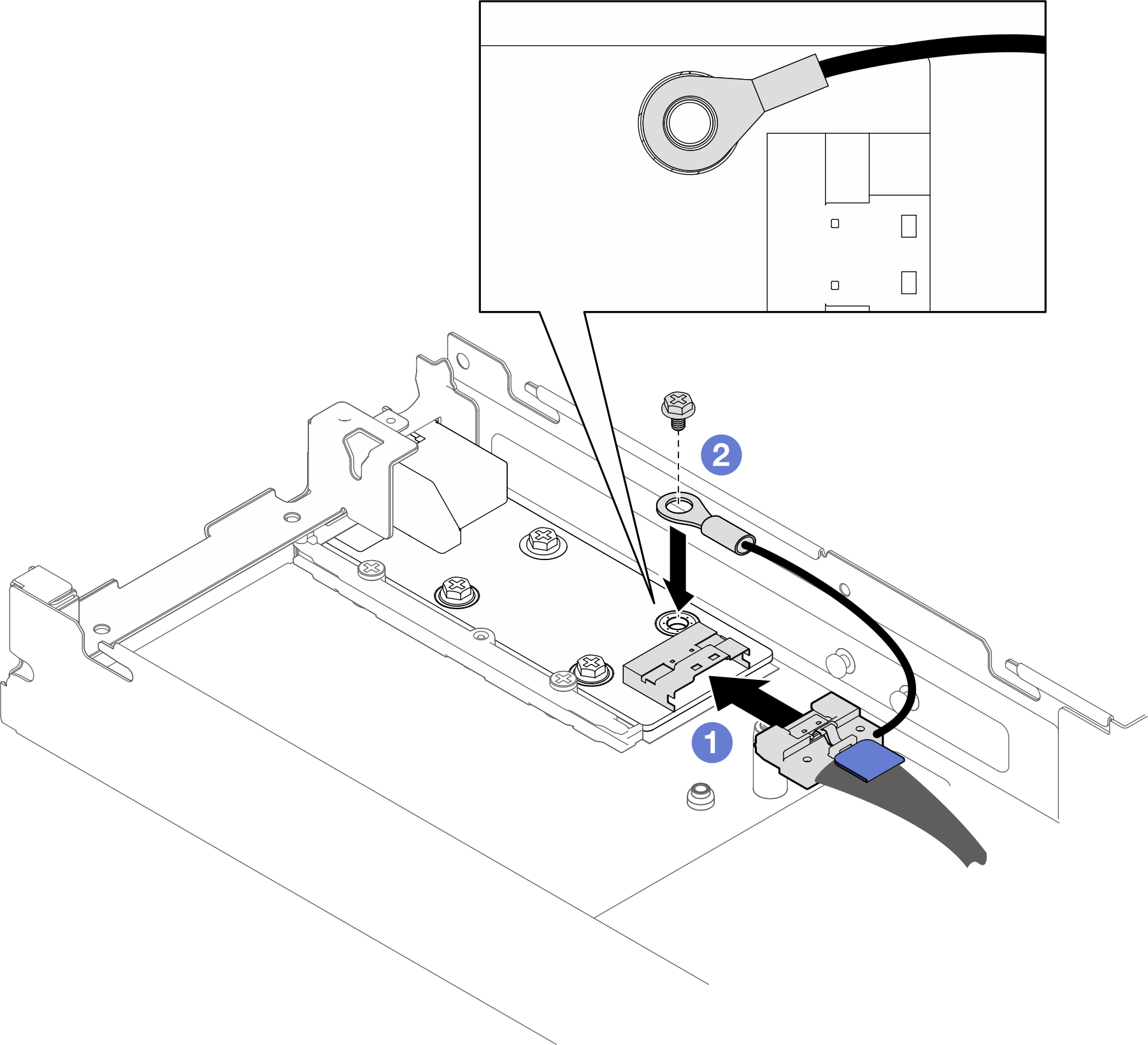

| Da | A (scheda di sistema) | Cavo |
|---|---|---|
| 1 Slot OCP posteriore (fissato con viti) | 1a Connettore OCP | Da connettore OCP a MCIO x16 + MCIO x8 (315 mm / 355 mm) |
| 1b Connettore laterale e di alimentazione OCP | ||
| 2 Connettore di segnale I/O posteriore (sul modulo I/O posteriore) | 2 Connettore I/O posteriore | Da SlimSAS x8 low-profile a SlimSAS low-profile x8 (750 mm) |
