Cheminement des câbles du module OCP et d’E-S arrière

Suivez les instructions de la présente section pour installer et acheminer les câbles du module OCP et d’E-S arrière.

Remarque

  • Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n

  • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

  • Respectez scrupuleusement les instructions suivantes pour éviter d’endommager les connecteurs de câble de la carte mère. S’ils sont endommagés, vous devrez peut-être remplacer la carte mère.

    • Branchez les connecteurs de câble à la verticale ou à l’horizontale selon les orientations des prises de câble correspondantes, en évitant toute inclinaison.

    • Pour débrancher les câbles de la carte mère, procédez comme suit :

      1. Appuyez et maintenez enfoncés tous les loquets, pattes de déverrouillage ou verrous sur les connecteurs de câble pour les libérer.

      2. Retirez les connecteurs de câble à la verticale ou à l’horizontale selon les orientations des prises de câble correspondantes, en évitant toute inclinaison.
        Remarque
        Les connecteurs de câbles peuvent sembler différents de ceux de l’illustration, mais la procédure de retrait est identique.






Avertissement

  • Lors du cheminement des câbles, assurez-vous que le câble d’E-S arrière 2 ne se trouve pas sur le dessus du cordon d’alimentation PDB au niveau de sa zone de connecteur.

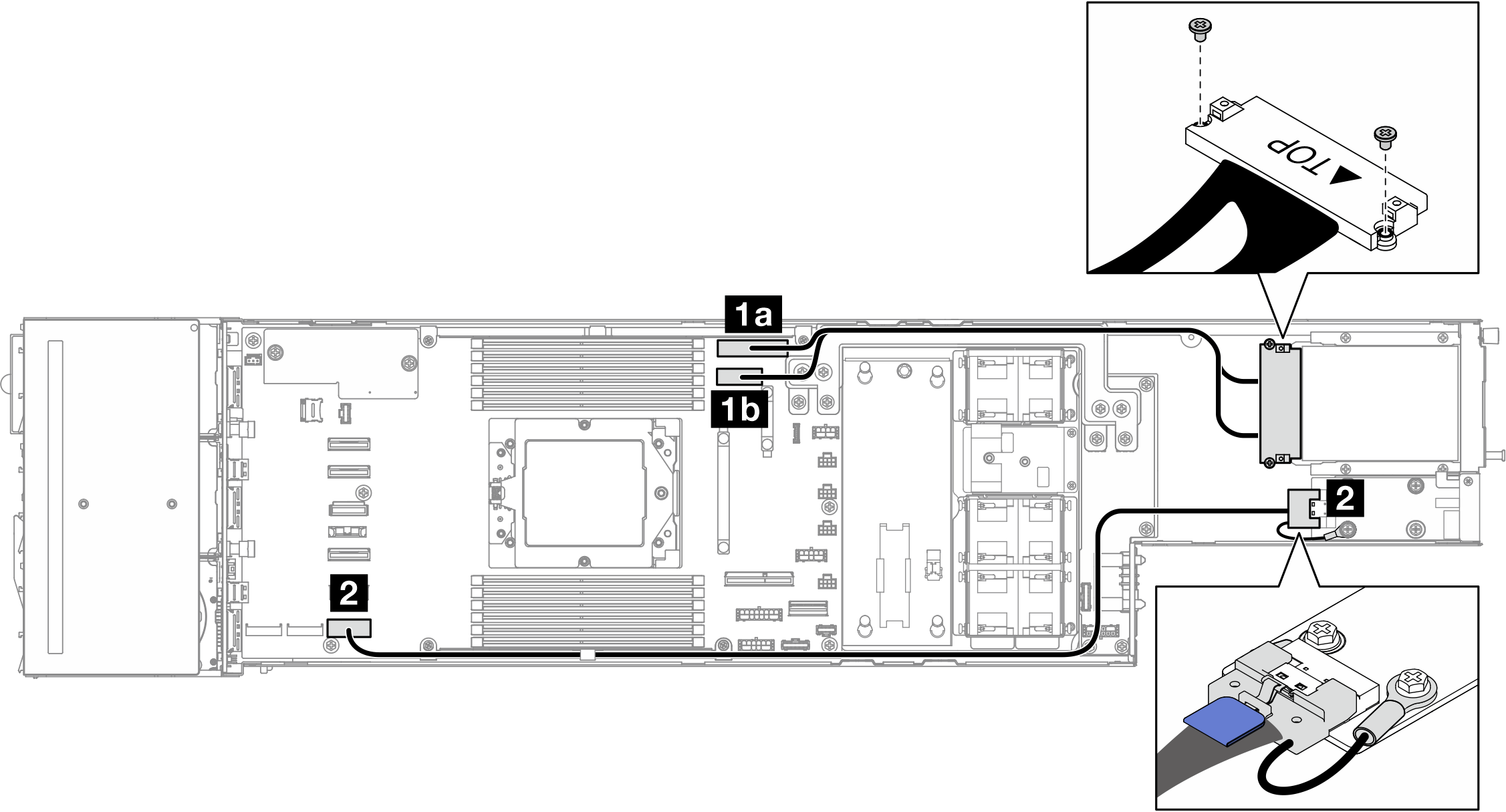

Figure 1. Câbles pour le module OCP et d’E-S arrière
Cables for the rear I/O module and OCP module
Figure 2. Câbles pour le module d’E-S arrière et le module OCP (avec boucle d’eau)
Cables for the rear I/O module and OCP module (with water loop)
DeVers (carte mère)Câble
1 Emplacement OCP arrière (fixation à l’aide de vis)1a Connecteur OCPConnecteur OCP vers MCIO x16 + MCIO x8 (315 / 355 mm)
1b Connecteur de bande latérale et d’alimentation OCP
2 Connecteur d’interface d’E/S arrière (sur le module d’E-S arrière)2 Connecteur d'E-S arrièreSlimSAS x8 extra-plat vers SlimSAS x8 extra-plat (750 mm)
Remarque
Lorsque vous connectez le câble d'E-S arrière au module d'E-S arrière, assurez-vous de fixer le câble de mise à la terre attaché avec une vis.
Figure 3. Installation du câble d'E-S arrière et du câble de mise à la terre
Installation of the rear I/O cable and grounding cable
Figure 4. Installation du câble d’E-S arrière et du câble de mise à la terre (avec boucle d’eau)
Installation of the rear I/O cable and grounding cable (with water loop)
