Kabelführung für E/A-Modul an der Rückseite und OCP-Modul

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Kabel für das E/A-Modul an der Rückseite und das OCP-Modul zu installieren und zu verlegen.

Anmerkung

Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.
Beachten Sie unbedingt die folgenden Anweisungen, um eine Beschädigung der Kabelbuchsen auf der Systemplatine zu vermeiden. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden.
- Stecken Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen ein, ohne sie zu verkanten.
- Zum Abziehen von Kabeln von der Systemplatine gehen Sie wie folgt vor:
  1. Halten Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen gedrückt, um die Kabelanschlüsse zu lösen.
  2. Ziehen Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen heraus, ohne sie zu verkanten.
    Anmerkung
    Das Aussehen der Kabelstecker kann von den in der Illustration dargestellten Kabelsteckern abweichen, der Entfernungsvorgang ist jedoch derselbe.

Achtung

Stellen Sie beim Verlegen der Kabel sicher, dass das hintere E/A-Kabel 2 im Anschlussbereich nicht auf dem PDB-Netzkabel liegt.

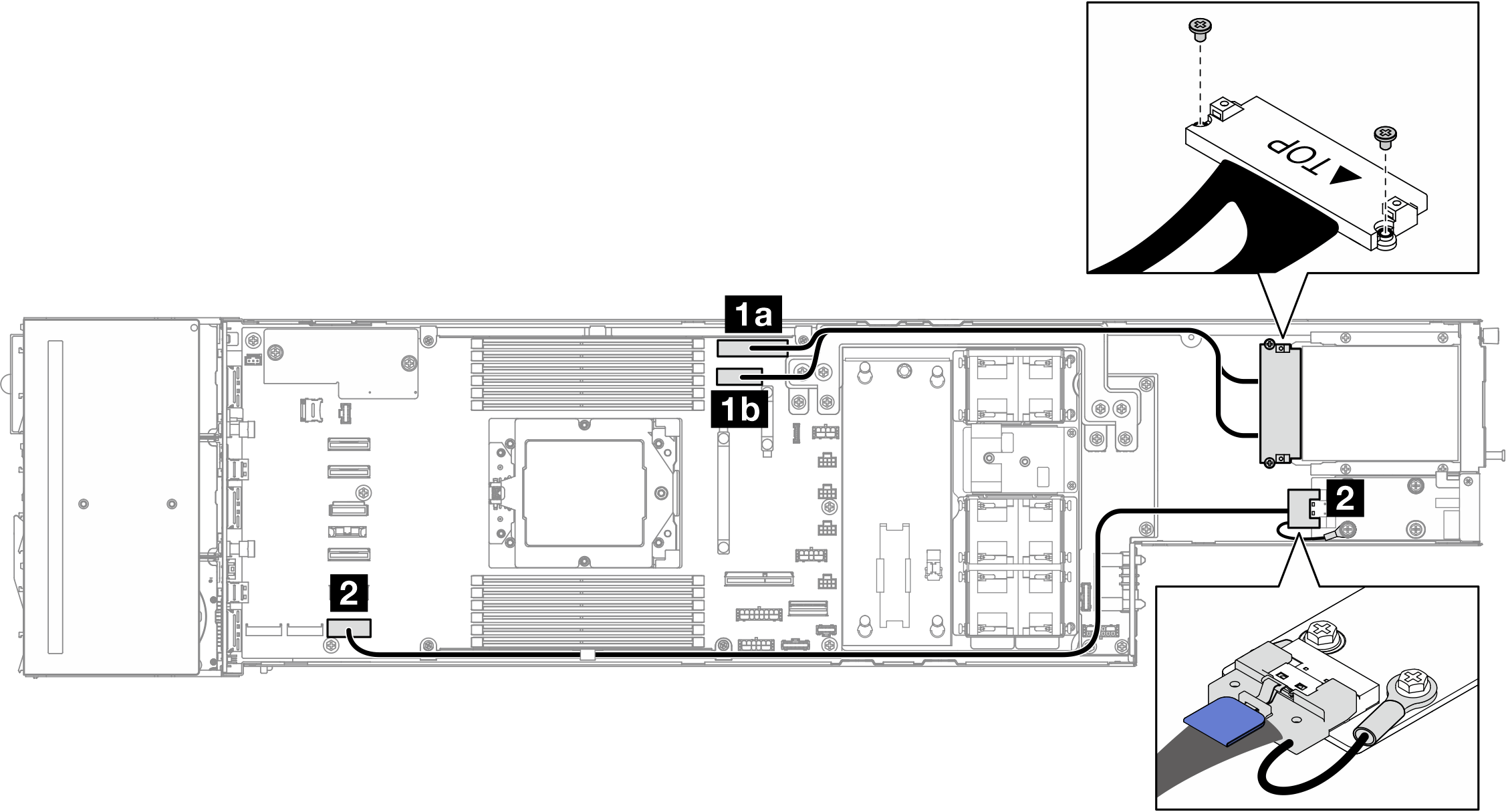

Abbildung 1. Kabel für das E/A-Modul an der Rückseite und das OCP-Modul
Cables for the rear I/O module and OCP module

Abbildung 2. Kabel für das E/A-Modul an der Rückseite und das OCP-Modul (mit Wasserkreislauf)
Cables for the rear I/O module and OCP module (with water loop)

Cables for the rear I/O module and OCP module (with water loop)

Von	Zu (Systemplatine)	Kabel
`1` OCP-Steckplatz an der Rückseite (mit Schrauben befestigt)	`1a` OCP-Anschluss	OCP-Anschluss zu MCIO x16 + MCIO x8 (315 mm / 355 mm)
	`1b` OCP-Netzstrom‑ und Seitenbandanschluss	OCP-Anschluss zu MCIO x16 + MCIO x8 (315 mm / 355 mm)
`2` E/A-Signalanschluss an der Rückseite (an E/A-Modul an der Rückseite)	`2` E/A-Anschluss an der Rückseite	Flacher SlimSAS x8 zu flachem SlimSAS x8 (750 mm)

Anmerkung

Achten Sie beim Anschließen des hinteren E/A-Kabels an das E/A-Modul an der Rückseite darauf, das angeschlossene Erdungskabel mit einer Schraube zu befestigen.

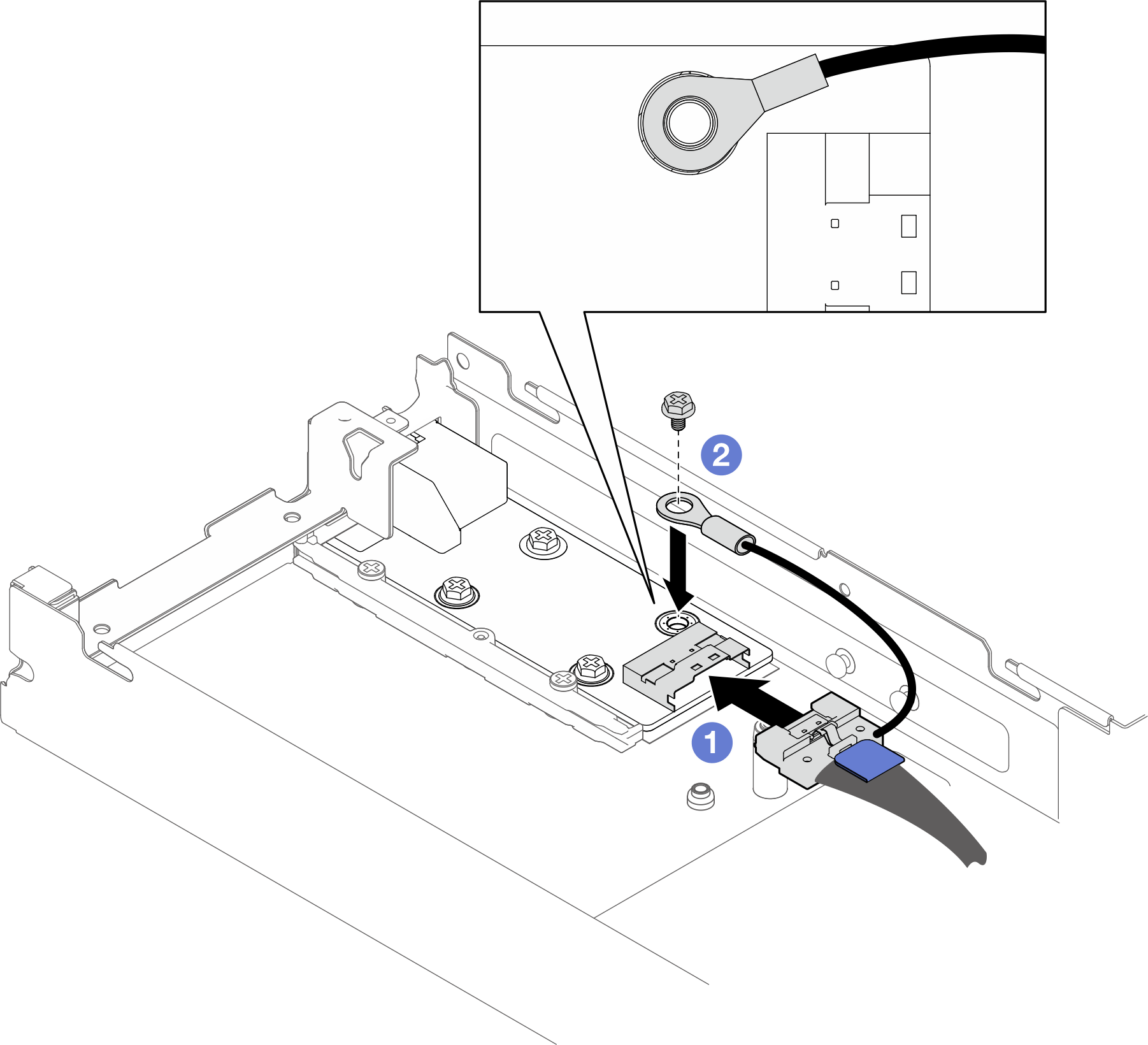

Abbildung 3. Installation des hinteren E/A-Kabels und des Erdungskabels
Installation of the rear I/O cable and grounding cable

Abbildung 4. Installation des hinteren E/A-Kabels und des Erdungskabels (mit Wasserkreislauf)
Installation of the rear I/O cable and grounding cable (with water loop)

Installation of the rear I/O cable and grounding cable (with water loop)
