安装内存条

按以下信息安装内存条。

关于本任务

有关内存配置和安装的详细信息,请参阅《用户指南》或《硬件维护指南》中的内存条安装规则和安装顺序

重要

卸下/安装内存条时,请勿倾斜内存条,将其保持直立位置,以免损坏间隙垫。

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电,以便安全地操作内存条。

  • 内存条容易被静电损坏,操作时需特殊对待。除适用于操作容易被静电损坏的设备的标准准则外:
    • 卸下或安装内存条时始终佩戴静电释放腕带。也可以使用静电释放手套。

    • 切勿同时拿取两个或更多内存条,以免使其互相接触。存储时请勿直接堆叠内存条。

    • 切勿接触内存条插槽金制触点或使这些触点接触内存条插槽壳体外部。

    • 小心操作内存条:切勿弯曲、扭转或使内存条跌落。

    • 请勿使用任何金属工具(例如夹具或卡箍)来处理内存条,因为硬质金属可能会损坏内存条。

    • 请勿在手持包装或无源组件的同时插入内存条,否则可能因插入力过大而导致包装破裂或无源组件分离。

    • 在未使用的插槽中必须安装 DIMM 填充件以确保正常散热。

下图显示了主板上内存条插槽的位置。
图 1. 内存条插槽位置
Memory module connector location
下面的插图可能与您的硬件略有不同,但安装方法是一样的。
固件和驱动程序下载:更换组件后,可能需要更新固件或驱动程序。

过程

  • 请确保在从系统上拔下电源线 20 秒后再卸下或安装内存条。这样可以使系统完全放电,以便安全地操作内存条。

  • 根据型号的不同,您的解决方案可能与插图略有不同。

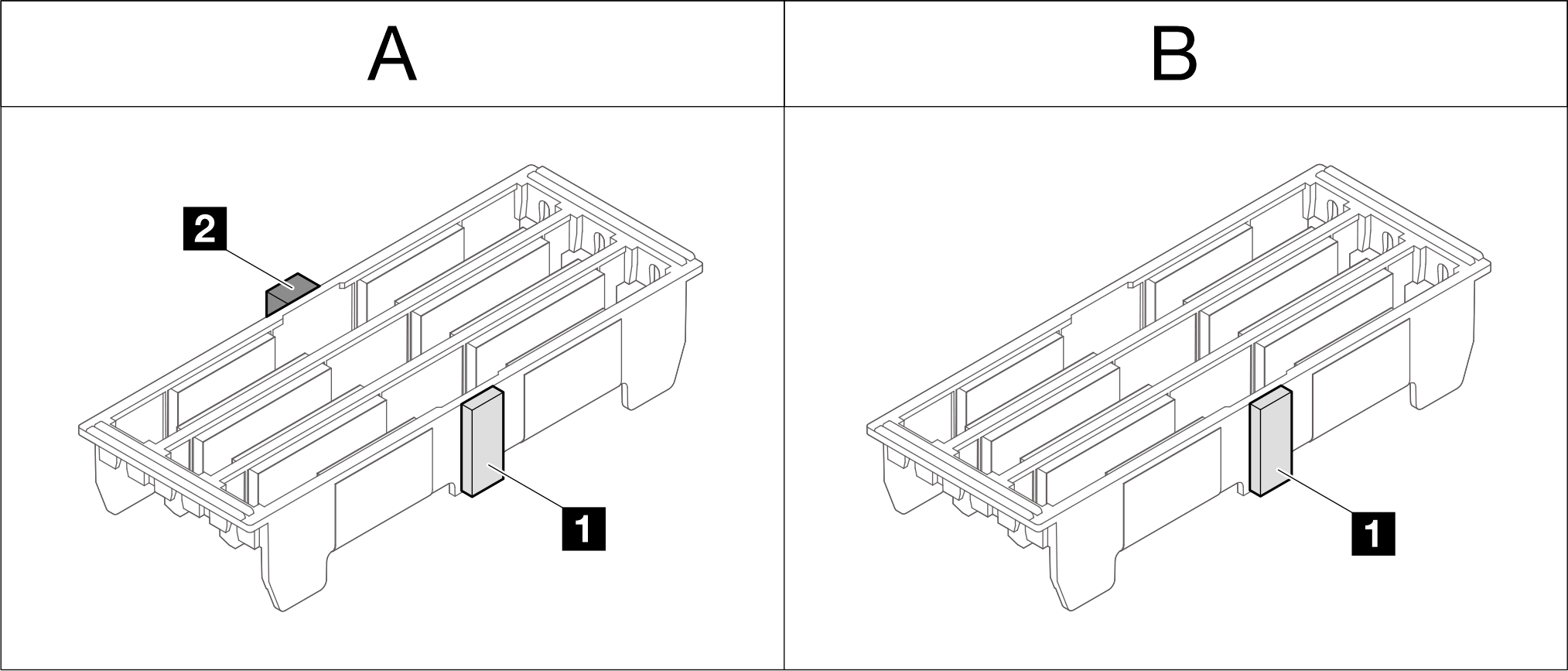

  1. 卸下连接到 DIMM 梳的内存条工具。

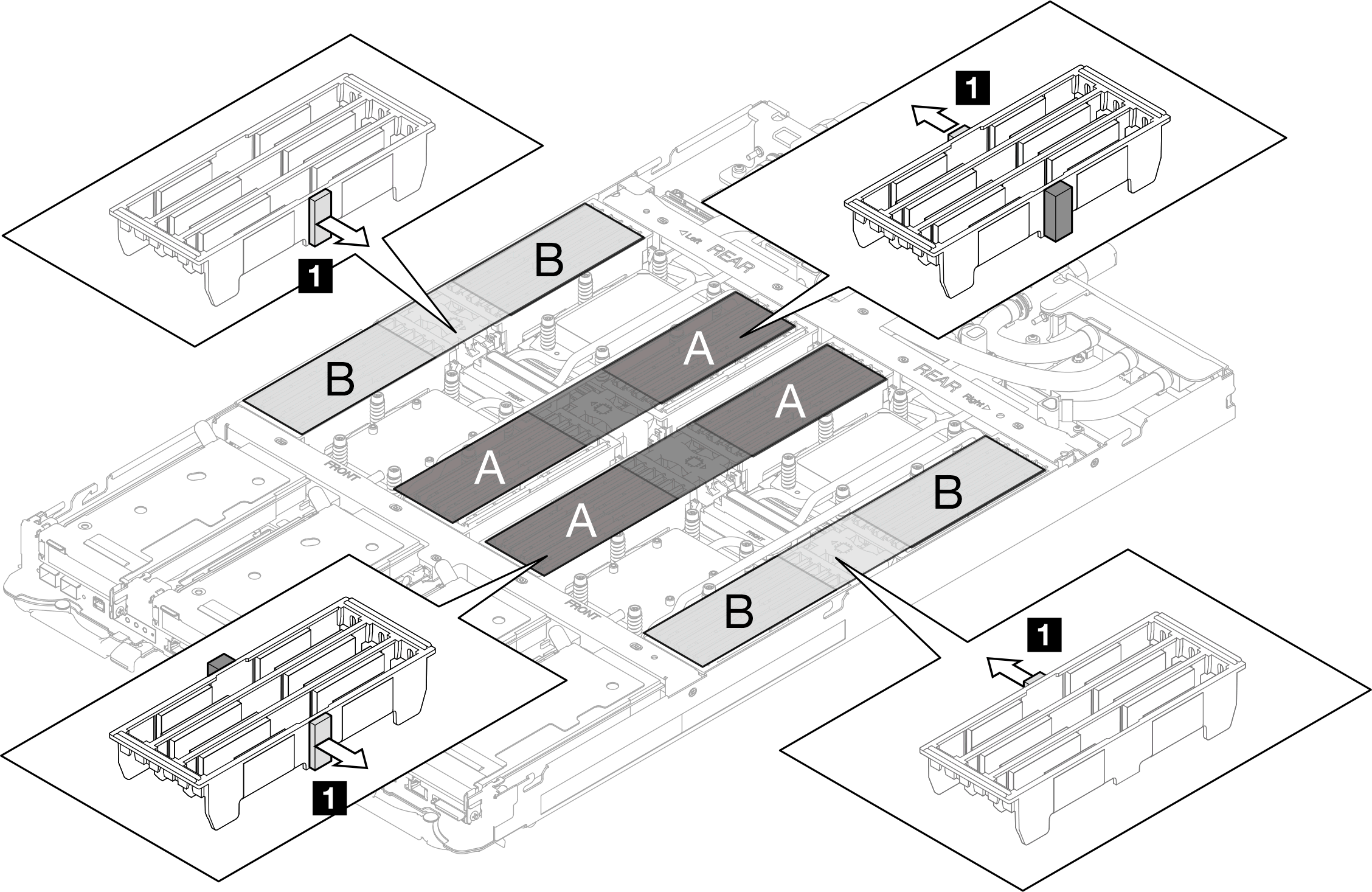

    图 2. 卸下内存条工具
    Memory module tool removal
    由于水循环模块管通过内存区域的位置所造成的空间限制,建议使用内存条工具。
  2. 卸下 DIMM 外盖。
    请勿倾斜 DIMM 外盖,将其保持直立位置,以免损坏间隙垫。
    图 3. 卸下 DIMM 外盖
    DIMM cover removal
  3. 小心地使用内存条工具向外按压内存条插槽两端的固定夹。
    图 4. 按下内存条插槽上的固定夹
    Pressing retaining clips with memory module tool
    注意
    • 内存条是容易被静电损坏的设备。打开前,包装必须接地。

    • 要避免折断固定夹或损坏内存条插槽,打开及闭合固定夹时请勿用力。

  4. 将装有内存条的防静电包装与节点外部任何未上漆的金属表面接触;然后从包装中取出内存条。
  5. 将内存条与插槽对齐,然后用双手将内存条轻轻地放在插槽上。
  6. 用力将内存条两端笔直向下按入插槽,直至固定夹啮合到锁定位置。
    注意

    卸下/安装内存条时,请勿倾斜内存条,将其保持直立位置,以免损坏间隙垫。

    图 5. 安装内存条


    Memory module installation
    如果内存条与固定夹之间有间隙,则未正确插入内存条;请打开固定夹,然后卸下再插回内存条。
  7. 安装 DIMM 外盖。
    请勿倾斜 DIMM 外盖,将其保持直立位置,以免损坏间隙垫。
    图 6. 安装 DIMM 外盖
    DIMM cover installation
  8. 将内存条工具安装到节点左侧的 DIMM 梳上。
    图 7. 安装内存条工具
    Memory module tool installation
完成之后
  1. 安装托盘外盖。请参阅安装托盘外盖

  2. 将托盘装入机柜。请参阅在机柜中安装 DWC 托盘

  3. 将所有需要的外部线缆连接到解决方案。
    用力将 QSFP 线缆连接到解决方案。
  4. 检查各节点上的电源 LED,确保其从快速闪烁转变为缓慢闪烁,表示所有节点已准备好打开电源。

演示视频

在 YouTube 上观看操作过程
