Installation d'un module de mémoire

Les informations suivantes vous indiquent comment installer un module de mémoire.

À propos de cette tâche

Voir Règles et ordre d’installation d’un module de mémoire pour obtenir des informations détaillées sur le paramétrage et la configuration de la mémoire.

Important

Lors du retrait/de l’installation du module de mémoire, n’inclinez pas le module de mémoire. Conservez-le en position verticale afin d’éviter d’endommager le tampon d’espace.

Avertissement

• Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Assurez-vous de bien retirer ou d’installer le module de mémoire 20 secondes après avoir débranché les cordons d’alimentation du système. Cela permet au système d’être complètement exempt d’électricité et de pouvoir donc manipuler le module de mémoire en toute sécurité.

• Les modules de mémoire sont sensibles aux décharges d'électricité statique et ils doivent être manipulés avec précaution. Outre les instructions standard pour Manipulation des dispositifs sensibles à l'électricité statique :

  • Utilisez toujours un bracelet antistatique lors du retrait ou de l'installation des modules de mémoire. Il est possible d'utiliser des gants antistatiques.

  • Ne saisissez jamais ensemble deux modules de mémoire ou plus de sorte qu'ils se touchent. N'empilez pas les modules de mémoire directement les uns sur les autres lors du stockage.

  • Ne touchez jamais les contacts de connecteur de module de mémoire ou laissez les contacts toucher l'extérieur du boîtier de connecteur de module de mémoire.

  • Manipulez les modules de mémoire avec soin : ne pliez, ne faites pivoter ni ne laissez jamais tomber un module de mémoire.

  • N’utilisez aucun outil métallique (par exemple, des gabarits ou des brides de serrage) pour manipuler les modules de mémoire, car les métaux rigides peuvent endommager les modules de mémoire.

  • N’insérez pas de modules de mémoire lorsque vous maintenez des paquets ou des composants passifs, car cela peut entraîner une fissure des paquets ou un détachement des composants passifs en raison de la force d’insertion élevée.

  • Les obturateurs DIMM doivent être installés dans les emplacements inutilisés pour obtenir un refroidissement correct.

La figure ci-après présente l'emplacement des connecteurs du module de mémoire sur la carte mère.

Figure 1. Emplacement du connecteur du module de mémoire

Remarque

Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle, mais la méthode d’installation est identique.

Téléchargement du microprogramme et du pilote : après le remplacement d’un composant, il est possible que la mise à jour du microprogramme ou du pilote soit requise.

• Accédez à Site Web de téléchargement des pilotes et logiciel pour ThinkSystem SD665 V3 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.

• Consultez Mise à jour du microprogramme pour plus d’informations sur les outils de mise à jour du microprogramme.

Procédure

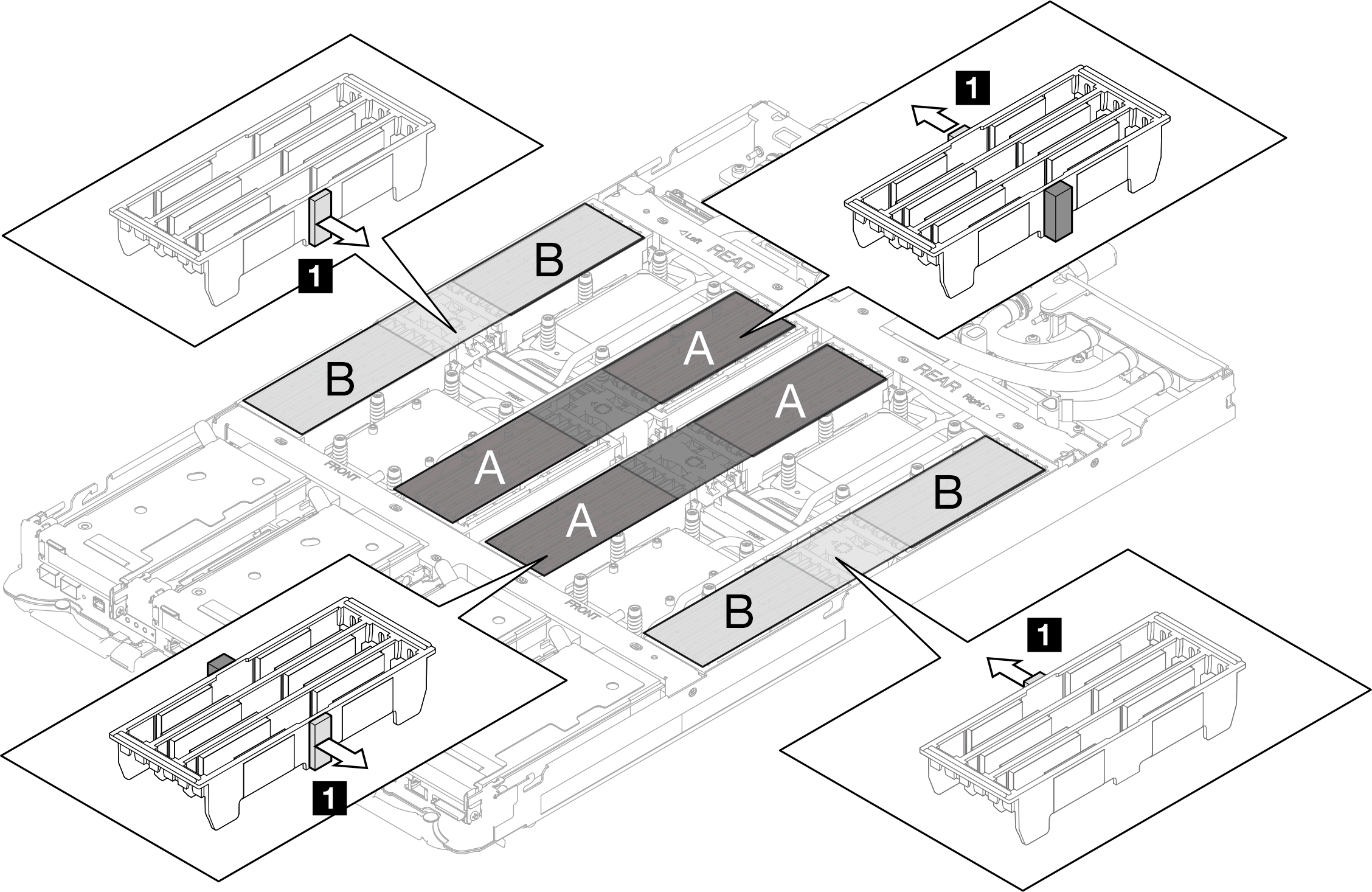

1. Retirez l’outil du module de mémoire fixé à l’ensemble DIMM.
   Figure 2. Retrait de l’outil du module de mémoire



   Remarque

   Il est recommandé d’utiliser l’outil du module de mémoire, car l’espace est restreint en raison de la présence des tuyaux de la boucle d’eau dans la section de la mémoire.

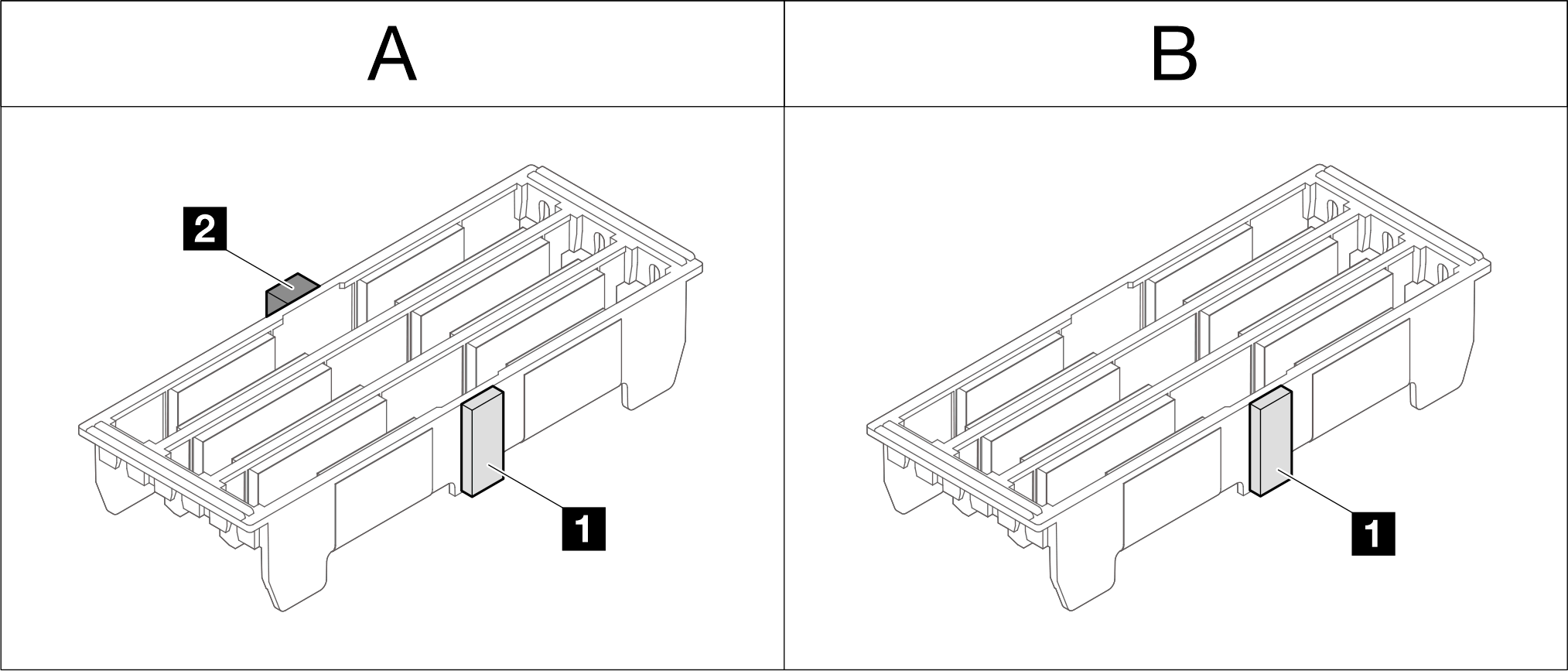

2. Retirez le cache de la barrette DIMM.
   Remarque

   N’inclinez pas le couvercle DIMM. Conservez-le en position verticale afin d’éviter d’endommager les tampons d’espace.

   Figure 3. Retrait du cache de la barrette DIMM


3. Utilisez délicatement l’outil du module de mémoire pour faire sortir les pattes de retenue à chaque extrémité du connecteur du module de mémoire.
   Figure 4. Pression sur les clips de retenue sur le connecteur du module de mémoire



   Avertissement

   • Les modules de mémoire sont sensibles à l'électricité statique. Le colis doit être mis à la terre avant ouverture.

   • Pour ne pas casser les pattes de retenue ou endommager les connecteurs du module de mémoire, ouvrez et fermez les pattes avec précaution.

4. Mettez l’emballage antistatique contenant le module de mémoire en contact avec une surface métallique non peinte à l’extérieur du nœud, puis retirez le module de mémoire de l’emballage.
5. Alignez le module de mémoire sur l’emplacement, puis placez délicatement le module de mémoire dans l’emplacement avec les deux mains.
6. Appuyez fermement sur les deux extrémités du module de mémoire pour l'insérer dans l'emplacement jusqu'à ce que les pattes de retenue s'enclenchent en position fermée.
   Avertissement

   Lors du retrait/de l’installation du module de mémoire, n’inclinez pas le module de mémoire. Conservez-le en position verticale afin d’éviter d’endommager le tampon d’espace.

   Figure 5. Installation du module de mémoire





   Remarque

   S'il reste un espace entre le module de mémoire et les pattes de retenue, cela signifie qu'il n'est pas installé correctement. Ouvrez les pattes de retenue, retirez et réinsérez le module de mémoire.
7. Installez le cache DIMM.
   Remarque

   N’inclinez pas le couvercle DIMM. Conservez-le en position verticale afin d’éviter d’endommager les tampons d’espace.

   Figure 6. Installation du cache de la barrette DIMM


8. Installez l’outil du module de mémoire sur l’ensemble DIMM sur le côté gauche du nœud.
   Figure 7. Installation de l’outil du module de mémoire
