메모리 모듈 설치

다음 정보를 사용하여 메모리 모듈을 설치하십시오.

이 작업 정보

메모리 구성 및 설정에 관한 자세한 정보는 메모리 모듈 설치 규정 및 순서를 참조하십시오.

중요사항

메모리 모듈을 제거/설치할 때 갭 패드가 손상되지 않도록 메모리 모듈을 기울이지 말고 똑바로 세워 두십시오.

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

  • 메모리 모듈은 정전기 방전에 민감하며 특수 처리가 필요합니다. 정전기에 민감한 장치 취급에 대한 표준 가이드라인 외에도 다음을 따르십시오.
    • 메모리 모듈을 제거하거나 설치할 때는 항상 정전기 방전 스트랩을 착용하십시오. 정전기 방전 장갑도 사용할 수 있습니다.

    • 절대로 두 개 이상의 메모리 모듈을 함께 잡아서 서로 닿는 일이 없도록 하십시오. 보관 중에 메모리 모듈을 서로 겹쳐서 쌓지 마십시오.

    • 금색 메모리 모듈 커넥터 접촉부를 만지거나 이 접촉부가 메모리 모듈 커넥터 하우징 외부에 닿지 않도록 하십시오.

    • 조심스럽게 메모리 모듈을 다루십시오. 메모리 모듈을 구부리거나 비틀거나 떨어뜨리지 마십시오.

    • 딱딱한 금속이 메모리 모듈을 손상시킬 수 있으므로 금속 도구(예: 지그 또는 클램프)를 사용하여 메모리 모듈을 다루지 마십시오.

    • 패키지 또는 패시브 구성 요소를 잡은 상태로 메모리 모듈을 삽입하지 마십시오. 삽입하는 힘이 강해서 패키지가 깨지거나 패시브 구성 요소가 분리될 수 있습니다.

    • 적절한 냉각을 위해 사용하지 않는 슬롯에 DIMM 필러를 설치해야 합니다.

다음 그림은 시스템 보드에서 메모리 모듈 커넥터의 위치를 보여줍니다.
그림 1. 메모리 모듈 커넥터 위치
Memory module connector location
다음 그림과 하드웨어가 조금 다를 수 있지만, 설치 방법은 동일합니다.
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후에 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  • 시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

  • 모델에 따라 일부 솔루션은 그림과 다소 차이가 있을 수 있습니다.

  1. DIMM 콤에 연결된 메모리 모듈 도구를 제거하십시오.

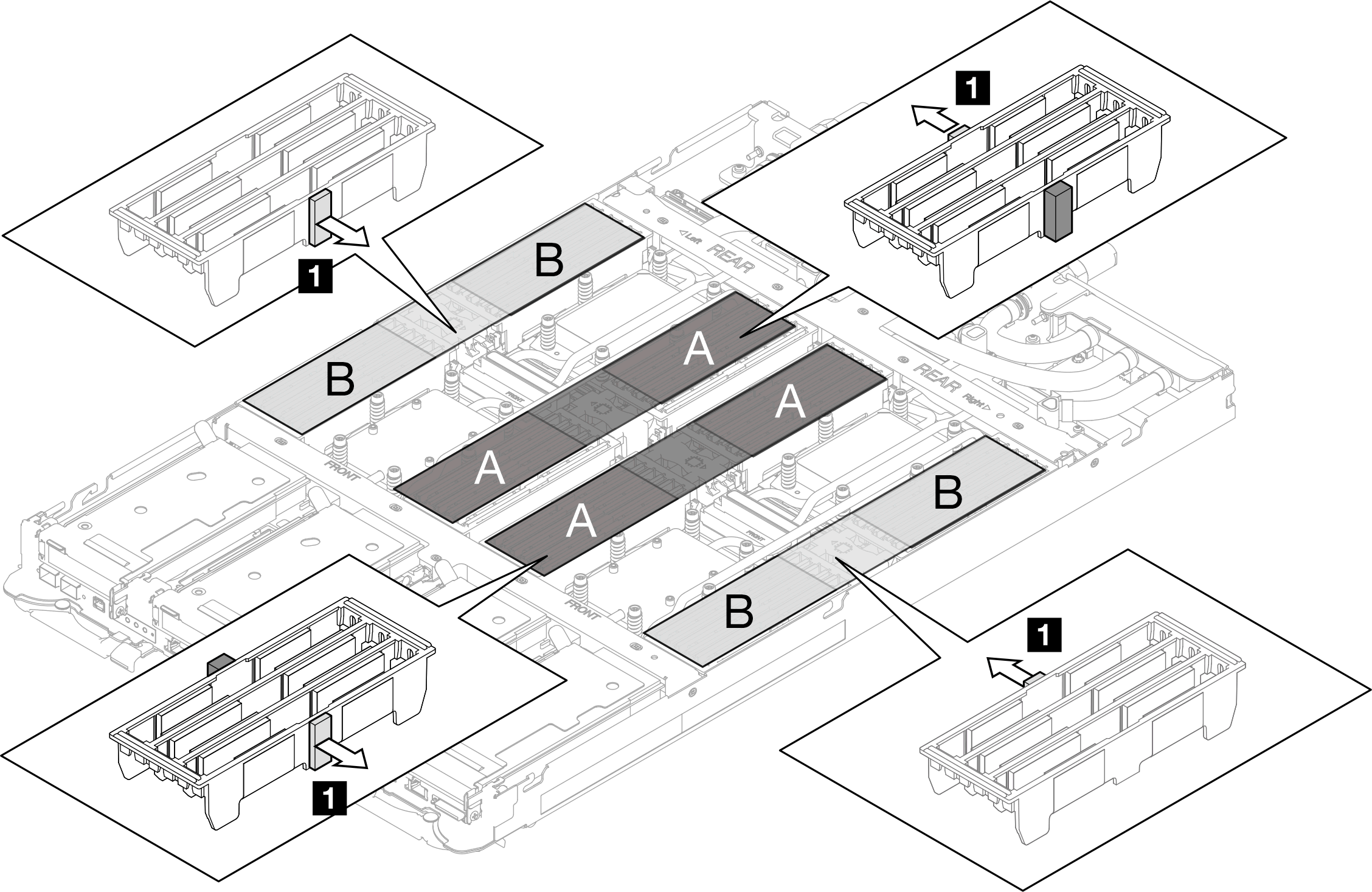

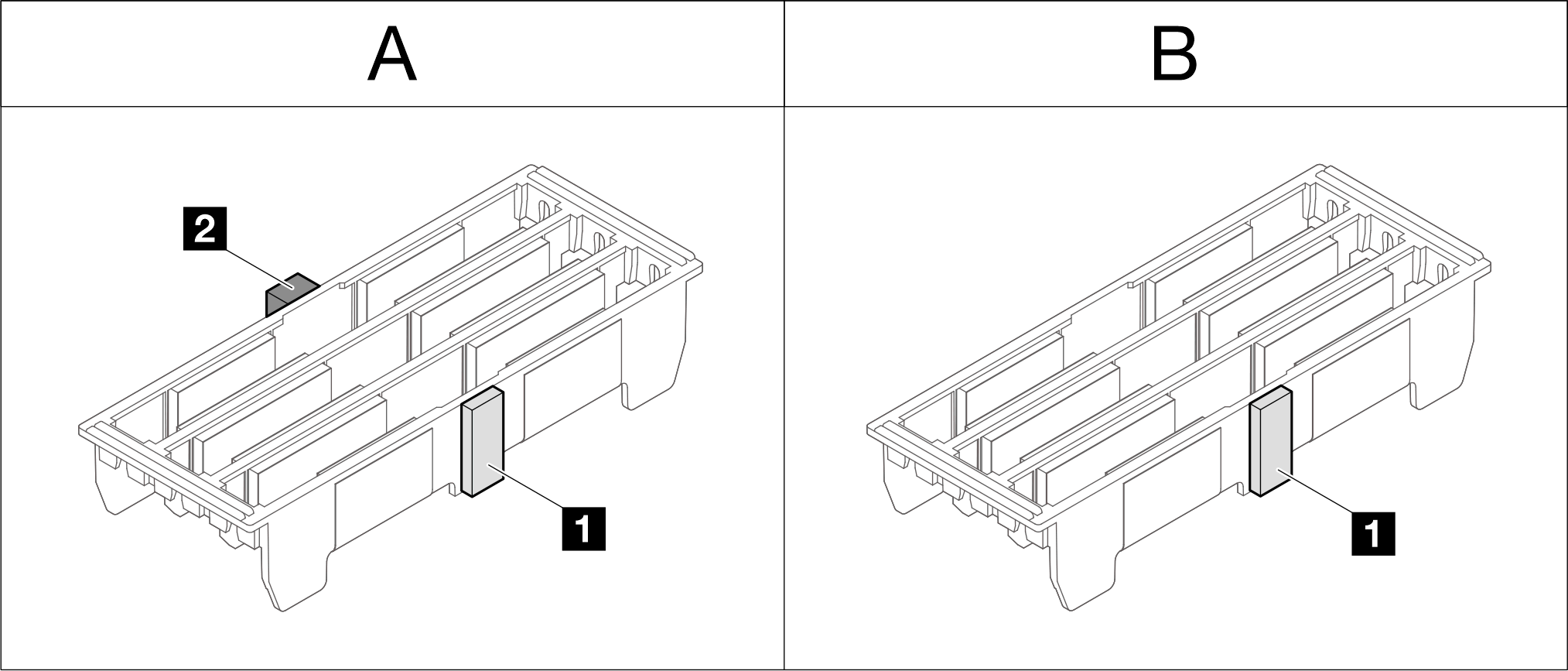

    그림 2. 메모리 모듈 도구 제거
    Memory module tool removal
    워터 루프 튜브가 메모리 섹션을 관통하여 발생하는 공간 제한 문제로 인해 메모리 모듈 도구를 사용하는 것이 좋습니다.
  2. DIMM 덮개를 제거하십시오.
    갭 패드가 손상되지 않도록 DIMM 덮개를 기울이지 말고 똑바로 세워 두십시오.
    그림 3. DIMM 덮개 제거
    DIMM cover removal
  3. 메모리 모듈 도구를 사용하여 메모리 모듈 커넥터의 양쪽 끝에 있는 고정 클립을 바깥쪽으로 조심스럽게 누르십시오.
    그림 4. 메모리 모듈 커넥터의 고정 클립 누르기
    Pressing retaining clips with memory module tool
    주의
    • 메모리 모듈은 정전기에 민감한 장치입니다. 패키지를 열기 전에 반드시 접지해야 합니다.

    • 고정 클립이 파손되거나 메모리 모듈 커넥터가 손상되지 않도록 하려면 클립을 조심스럽게 열고 닫으십시오.

  4. 메모리 모듈이 들어 있는 정전기 방지 포장재를 노드 외부의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 메모리 모듈을 꺼내십시오.
  5. 메모리 모듈을 슬롯에 맞추고 양손으로 메모리 모듈을 슬롯에 조심스럽게 놓습니다.
  6. 고정 클립이 잠금 위치에 딸깍하고 걸릴 때까지 메모리 모듈의 양쪽 끝을 슬롯에 수직으로 단단히 누르십시오.
    주의

    메모리 모듈을 제거/설치할 때 갭 패드가 손상되지 않도록 메모리 모듈을 기울이지 말고 똑바로 세워 두십시오.

    그림 5. 메모리 모듈 설치


    Memory module installation
    메모리 모듈과 고정 클립 사이에 틈이 있으면 메모리 모듈이 올바르게 삽입되지 않습니다. 고정 클립을 열고 메모리 모듈을 꺼낸 후 다시 넣으십시오.
  7. DIMM 덮개를 설치합니다.
    갭 패드가 손상되지 않도록 DIMM 덮개를 기울이지 말고 똑바로 세워 두십시오.
    그림 6. DIMM 덮개 설치
    DIMM cover installation
  8. 노드 왼쪽에 있는 DIMM 콤에 메모리 모듈 도구를 설치합니다.
    그림 7. 메모리 모듈 도구 설치
    Memory module tool installation
완료한 후에
  1. 트레이 덮개를 설치하십시오. 트레이 덮개 설치의 내용을 참조하십시오.

  2. 엔클로저에 트레이를 설치하십시오. 엔클로저에 DWC 트레이 설치의 내용을 참조하십시오.

  3. 필요한 모든 외부 케이블을 솔루션에 연결하십시오.
    QSFP 케이블을 솔루션에 추가로 연결하십시오.
  4. 각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.
