Identificar o servidor e acessar o Lenovo XClarity Controller

Esta seção contém instruções sobre como identificar seu servidor e onde encontrar as informações de acesso do Lenovo XClarity Controller.

Identificando seu servidor​

Nota
Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.

Quando você entrar em contato com a Lenovo para obter ajuda, as informações de tipo, modelo e número de série da máquina ajudam os técnicos de suporte a identificar seu servidor e a prestar atendimento mais rápido.

A ilustração abaixo mostra o local da etiqueta de identificação que contém o número do modelo, o tipo de máquina e o número de série do servidor. Também é possível adicionar outras etiquetas de informações do sistema na parte frontal do servidor nos espaços de etiqueta do cliente.

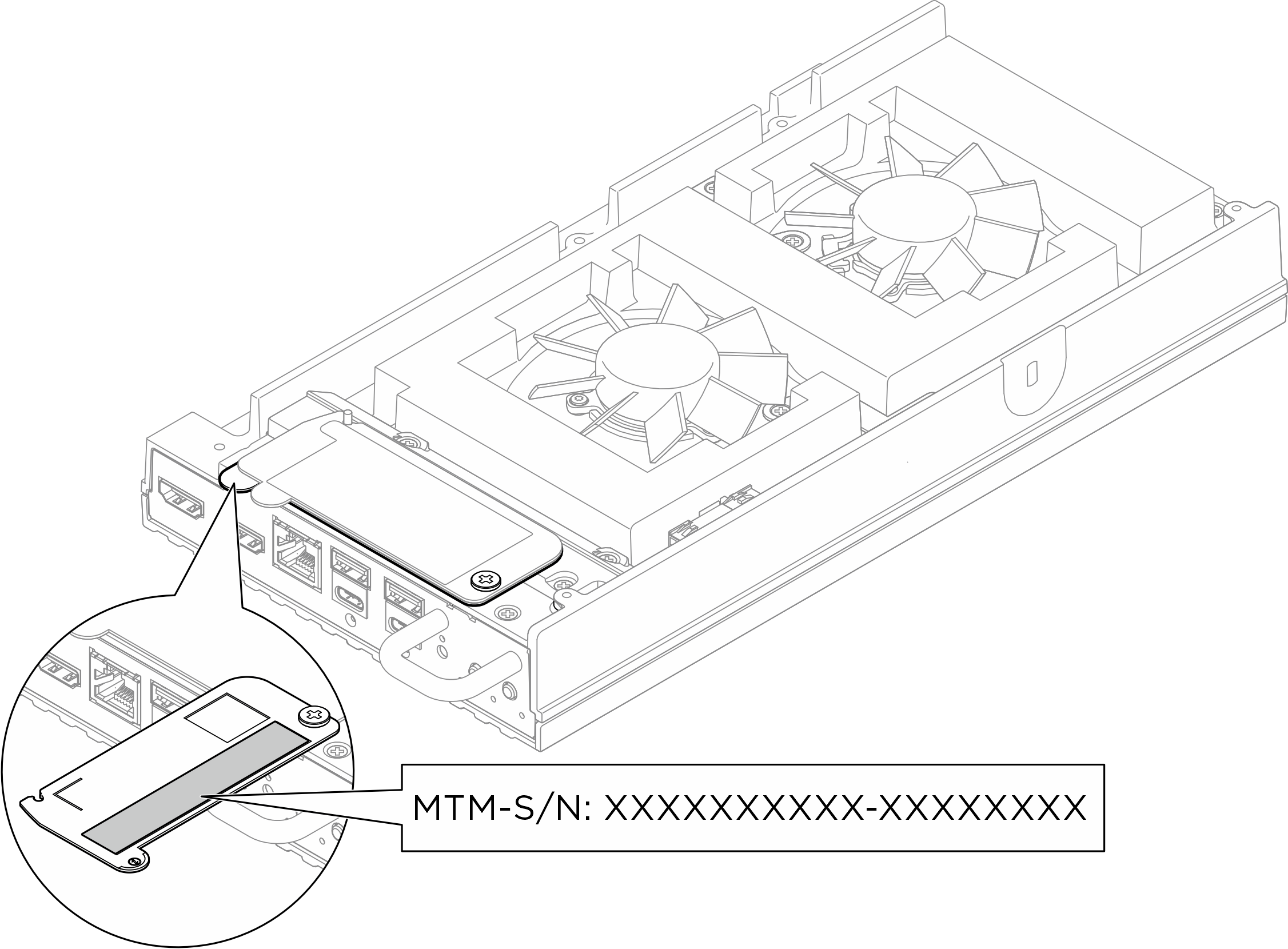

Figura 1. Localização do nó do rótulo de ID

Etiqueta de acesso à rede do Lenovo XClarity Controller​

Além disso, a etiqueta de acesso à rede do Lenovo XClarity Controller está fixada na guia de informações extraível superior localizada na parte superior da tampa superior, com o endereço MAC acessível com um puxão.

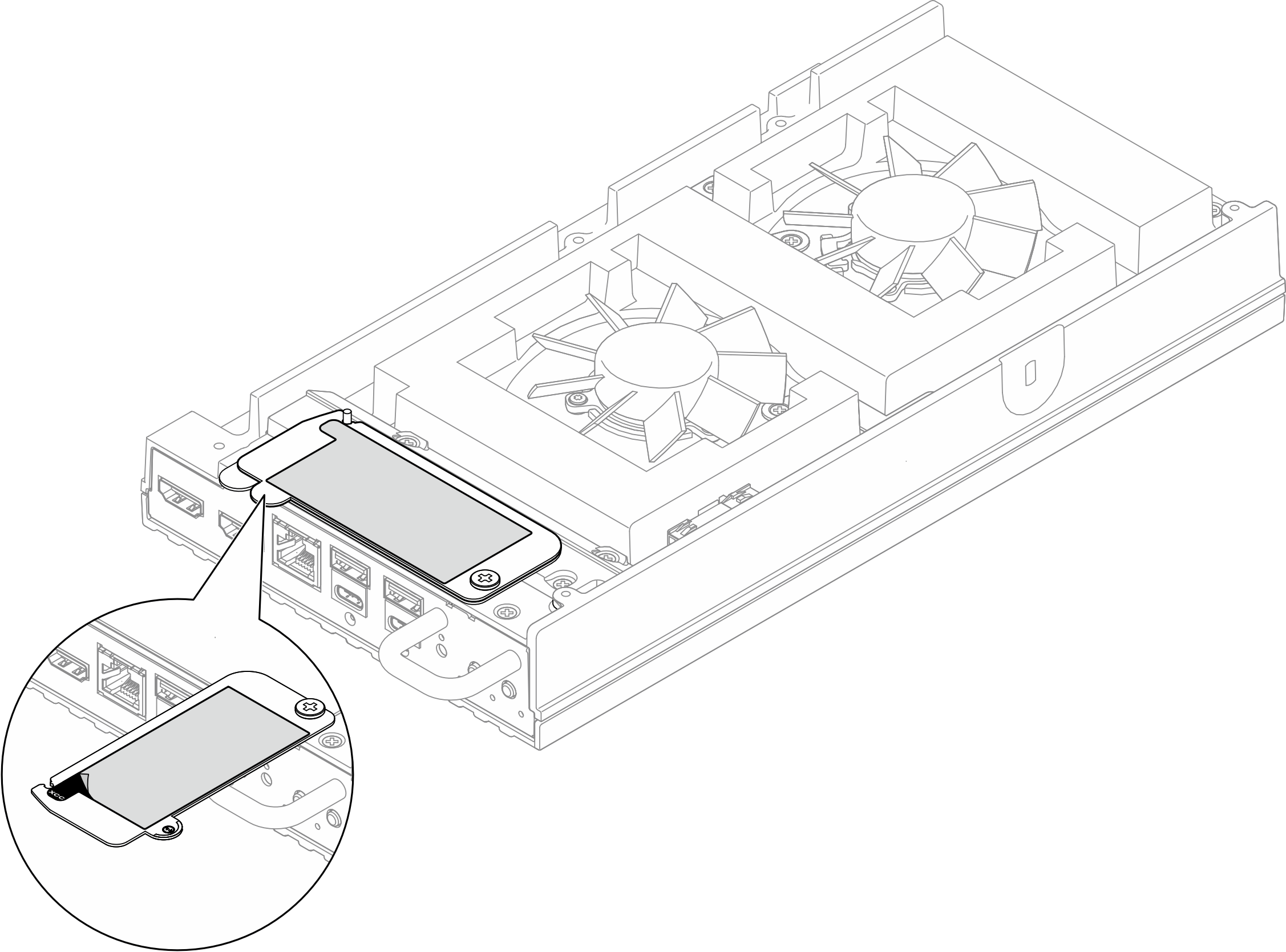

Figura 2. Etiqueta de acesso à rede do Lenovo XClarity Controller na guia de informações removível

Etiqueta de serviço e código QR​

Além disso, dependendo da configuração, a etiqueta de serviço do sistema pode estar localizada em locais diferentes, conforme mostrado na ilustração abaixo:
  • Nó no modo de desktop: na superfície interna da proteção do ventilador para montagem em desktop
  • Nó no modo de montagem em rack: na superfície interna da proteção do ventilador para montagem em rack
A Etiqueta de Serviço do sistema contém um código QR, que permite o acesso rápido e móvel às informações de serviço. Você pode digitalizar o código QR com um dispositivo móvel usando um aplicativo leitor de código QR e obter acesso rápido à página da Web Informações de Serviço. A página da Web Informações de Serviço fornece informações adicionais para instalação de peças e vídeos de substituição e códigos de erro para suporte à solução. . Os nós na superfície interna da cobertura do ventilador,

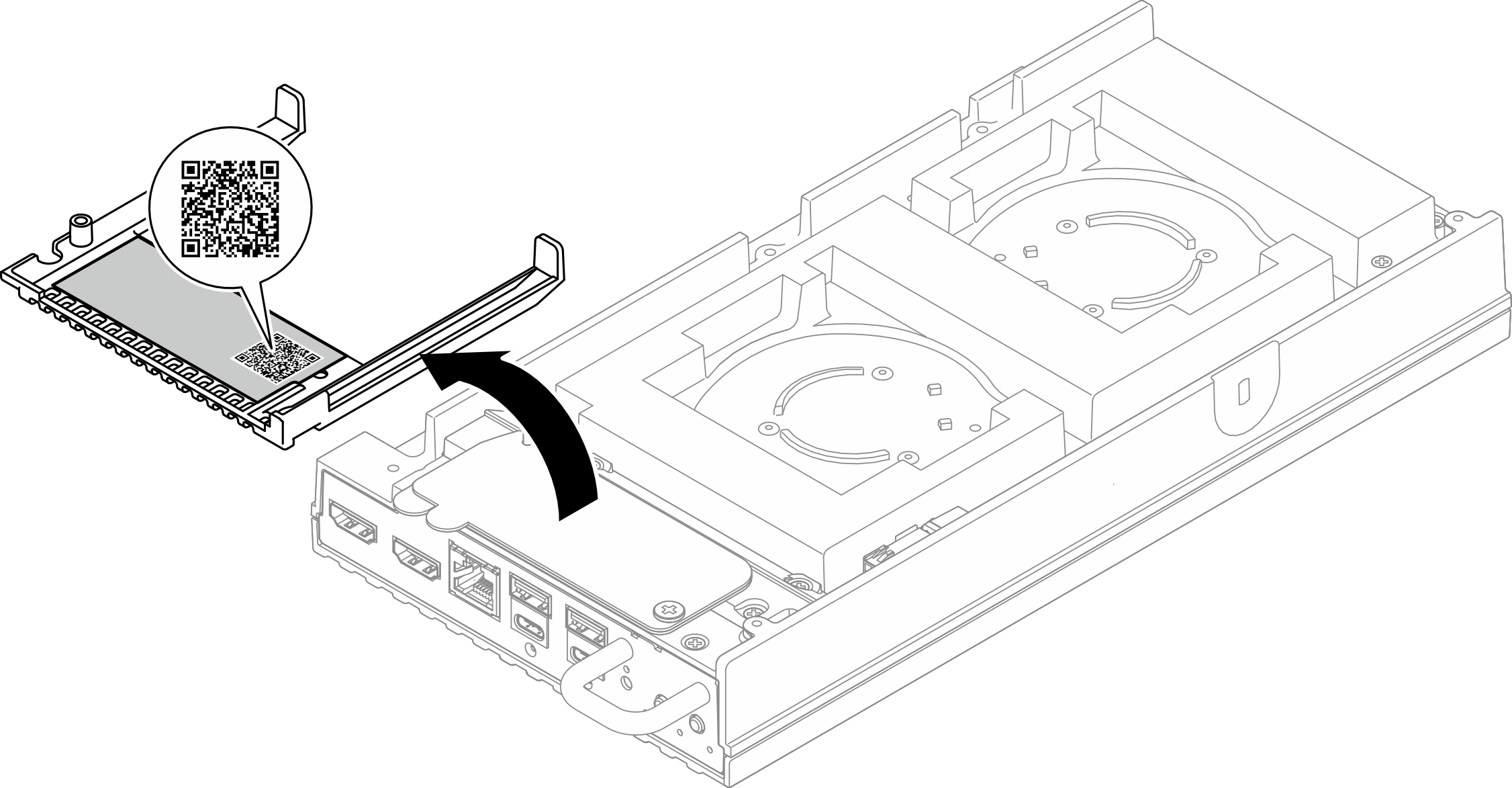

Figura 3. Etiqueta de Serviço e código QR na cobertura do ventilador de montagem em desktop

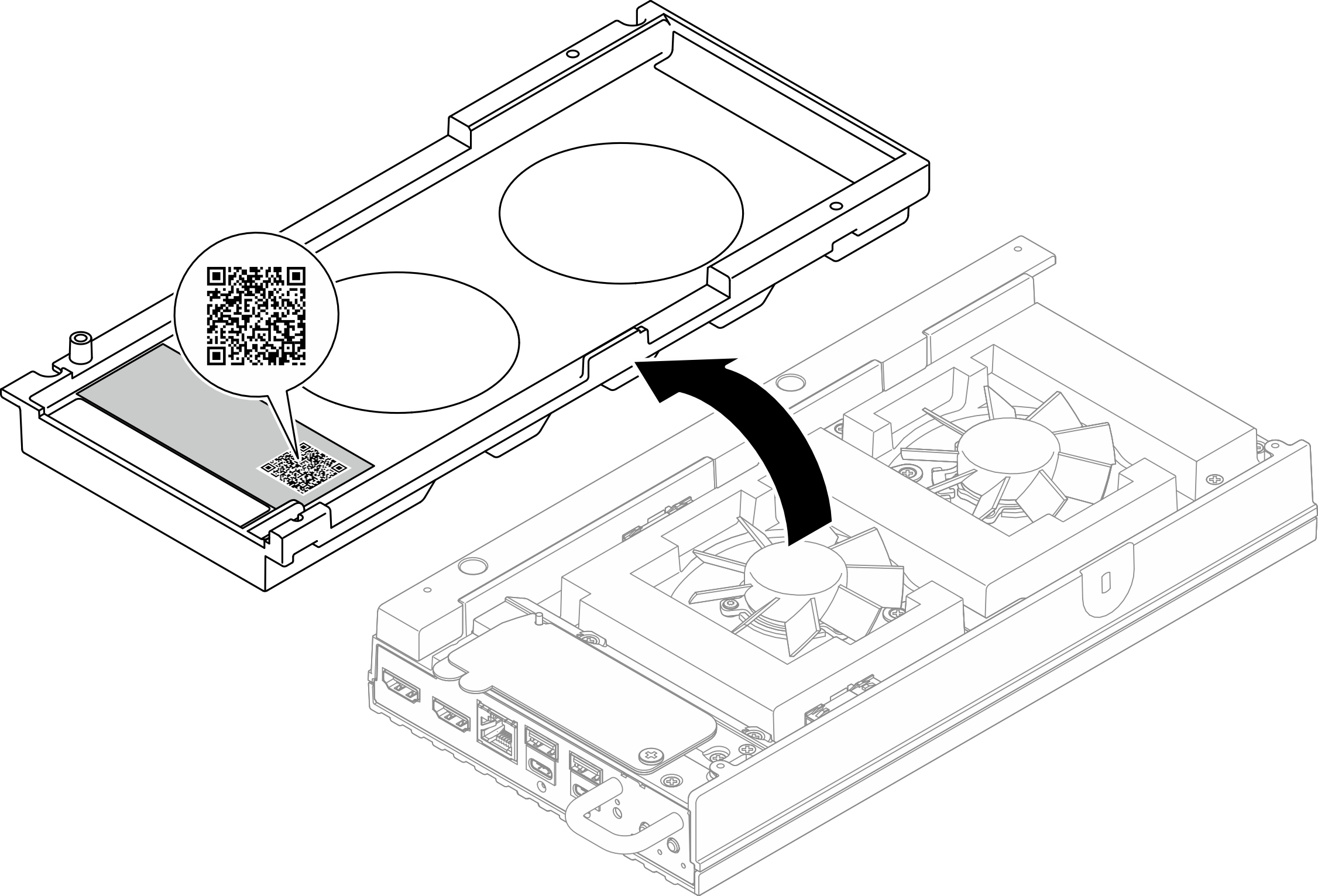

Figura 4. Etiqueta de Serviço e código QR na cobertura do ventilador de montagem em rack
