Identification du serveur et accès à Lenovo XClarity Controller

La présente section vous explique comment identifier votre serveur et où trouver les informations d’accès à Lenovo XClarity Controller.

Identification de votre serveur​

Remarque
Selon le modèle, il est possible que votre serveur diffère légèrement de l’illustration.

Lorsque vous prenez contact avec Lenovo pour obtenir de l’aide, les informations telles que le type de machine, le modèle et le numéro de série permettent aux techniciens du support d’identifier votre serveur et de vous apporter un service plus rapide.

L’illustration suivante présente l’emplacement de l’étiquette d’identification, qui indique le numéro du modèle, le type de machine et le numéro de série du serveur. Vous pouvez également ajouter d’autres étiquettes d’informations système à l’avant du serveur dans les espaces réservés aux étiquettes client.

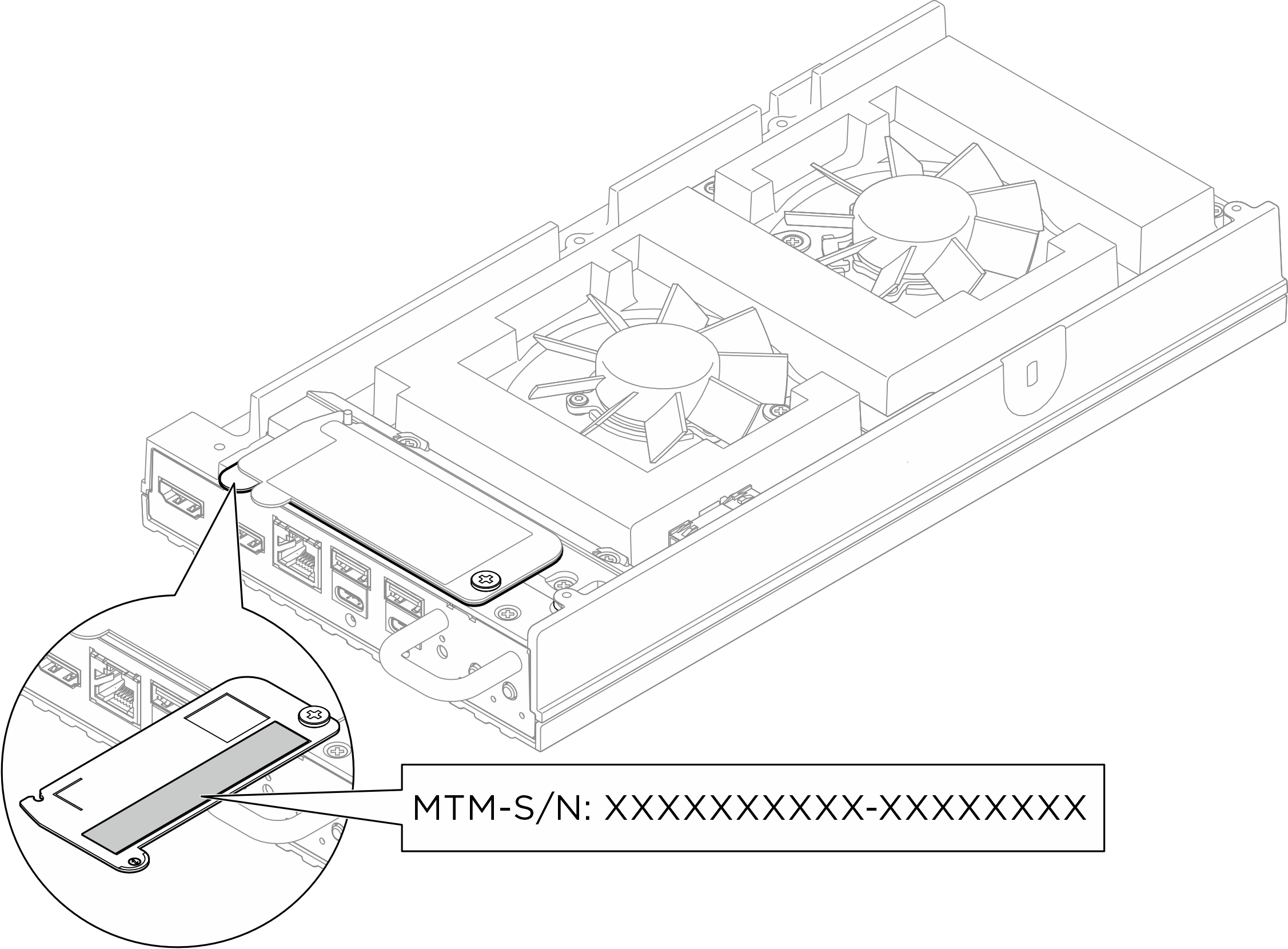

Figure 1. Emplacement de l’étiquette d’identification sur le nœud

Étiquette d’accès réseau Lenovo XClarity Controller​

En outre, l’étiquette d’accès réseau Lenovo XClarity Controller est fixée à l’étiquette amovible supérieure située en haut du carter supérieur. En tirant sur celle-ci, vous pouvez consulter l’adresse MAC.

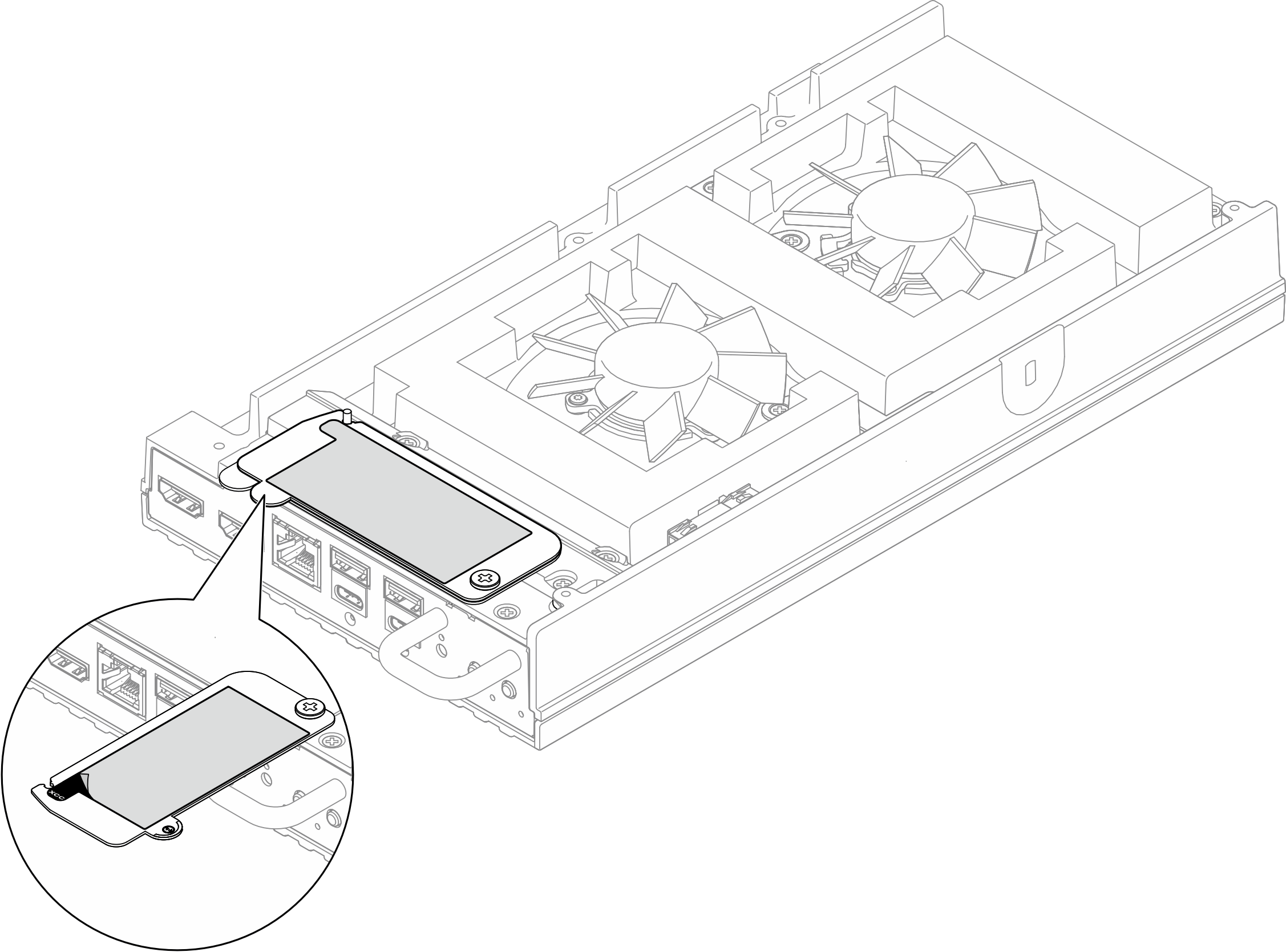

Figure 2. Étiquette d’accès réseau Lenovo XClarity Controller figurant sur l’étiquette amovible

Étiquette de maintenance et code QR​

En outre, en fonction de la configuration, l’étiquette de maintenance du système peut se trouver à différents endroits, comme le montre l’illustration ci-dessous :
  • Nœud en mode bureau : sur la face intérieure du capotage du ventilateur (montage sur bureau)
  • Nœud en mode rack : sur la face intérieure du capotage du ventilateur (montage en rack)
L’étiquette de maintenance système fournit un code de référence rapide (QR) qui permet un accès mobile aux informations de maintenance. Vous pouvez scanner le code QR via une application de lecture de code QR installée sur votre appareil mobile et accéder rapidement à la page Web des informations de maintenance. La page Web des informations de maintenance fournit des informations supplémentaires relatives à l’installation de composants et des vidéos de remplacement, ainsi que des codes d’erreur nécessaires au support. . Les nœuds situés sur la face intérieure du capotage de ventilateur,
Figure 3. Étiquette de maintenance et code QR sur le capotage du ventilateur (montage sur bureau)

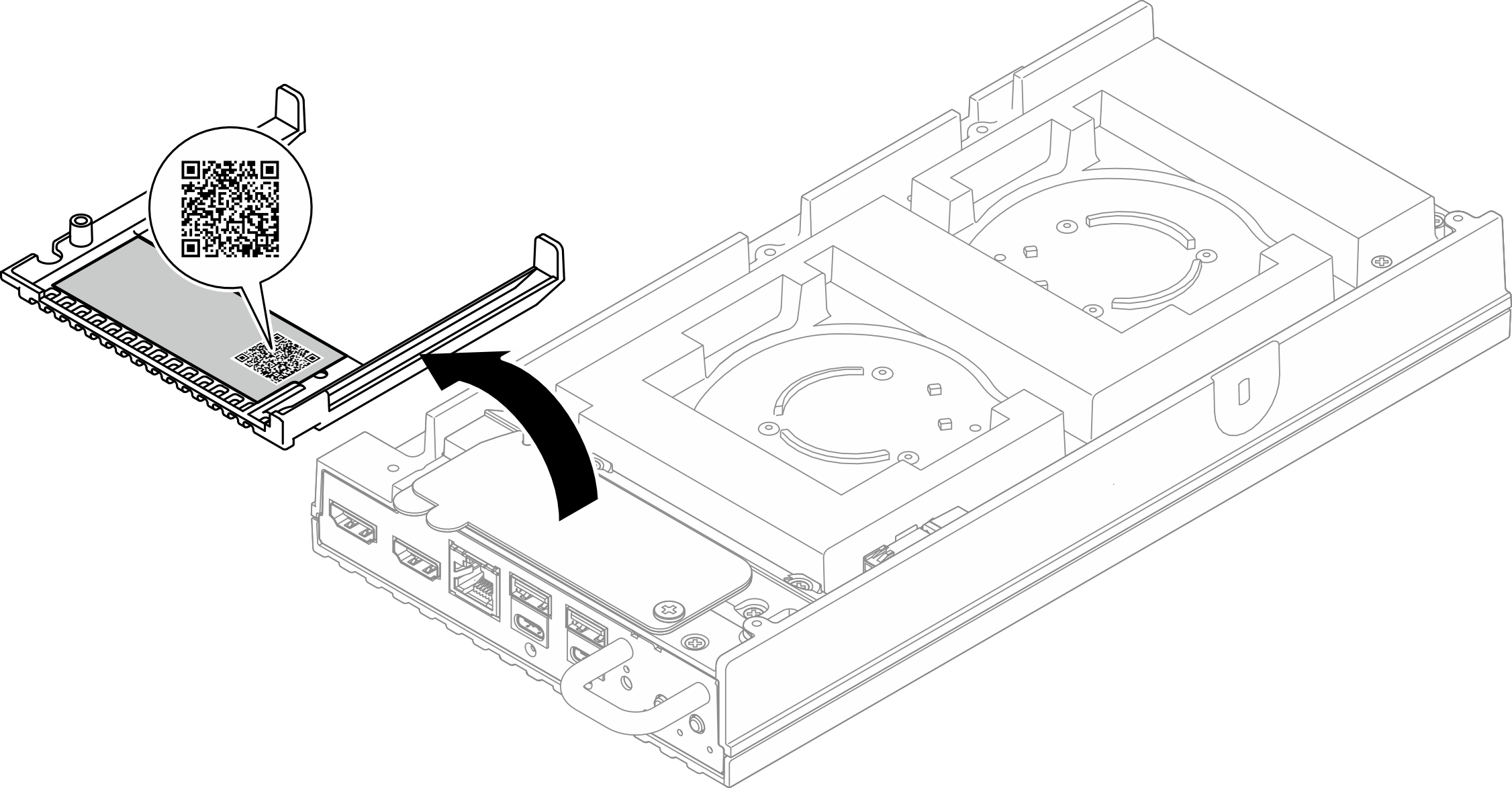

Figure 4. Étiquette de maintenance et code QR sur le capotage du ventilateur (montage en rack)
