Identificazione del server e accesso a Lenovo XClarity Controller

In questa sezione sono contenute istruzioni su come identificare il server e su dove trovare le informazioni di accesso a Lenovo XClarity Controller.

Identificazione del server​

Nota
A seconda del modello, il server può avere un aspetto leggermente diverso dalla figura.

Quando si contatta l'assistenza tecnica Lenovo, il tipo, il modello e il numero di serie della macchina consentono ai tecnici del supporto di identificare il server e fornire un servizio più rapido.

La figura seguente mostra la posizione dell'etichetta ID che contiene il numero di modello, il tipo di macchina e il numero di serie del server. È anche possibile aggiungere altre etichette di informazioni sul sistema sulla parte anteriore del server negli appositi spazi riservati alle etichette dei clienti.

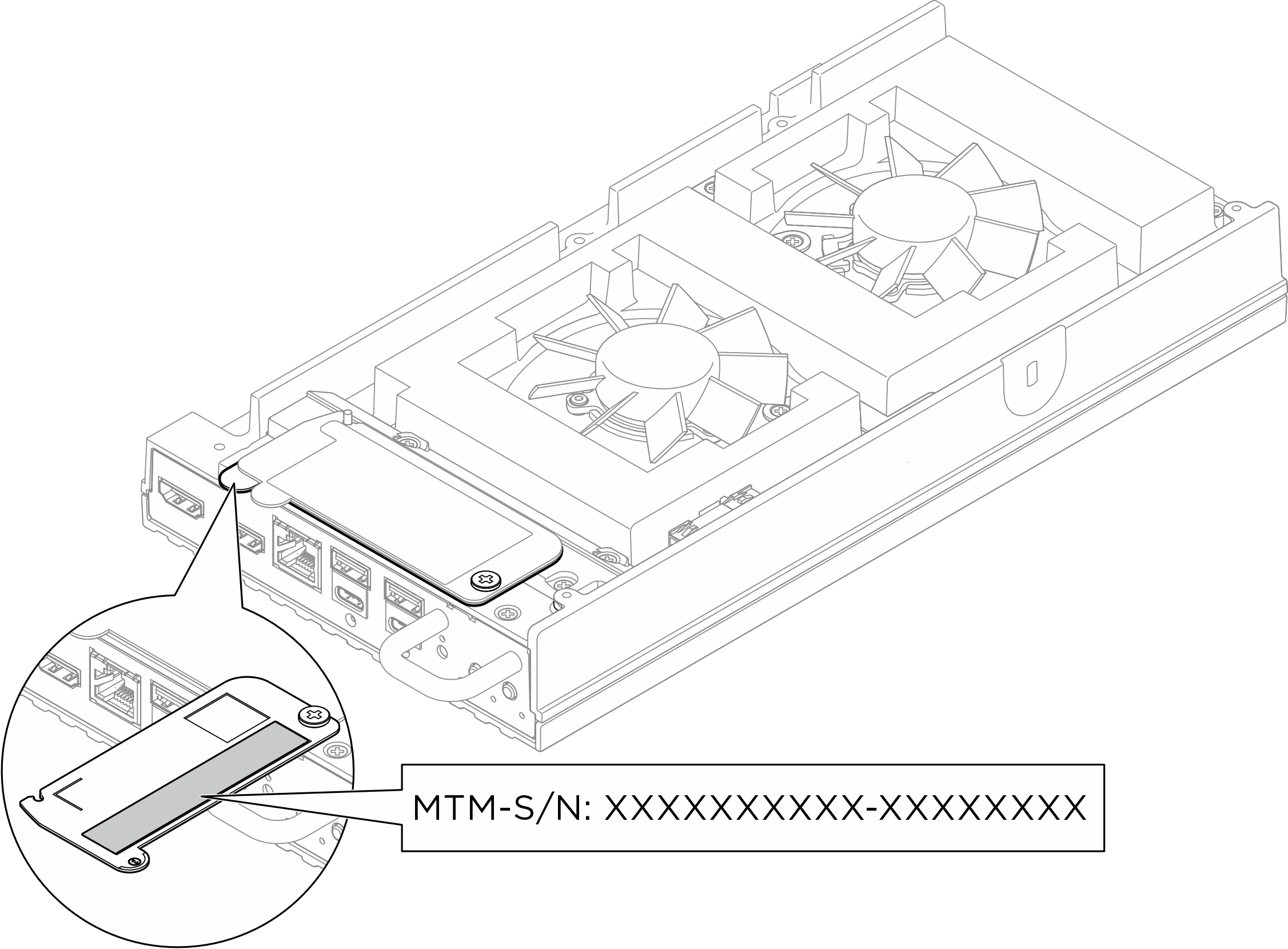

Figura 1. Posizione del nodo dell'etichetta ID

Etichetta di accesso alla rete di Lenovo XClarity Controller​

L'etichetta di accesso alla rete di Lenovo XClarity Controller è applicata alla scheda informativa estraibile superiore situata sulla parte superiore del coperchio superiore. Per conoscere l'indirizzo MAC è sufficiente tirarla.

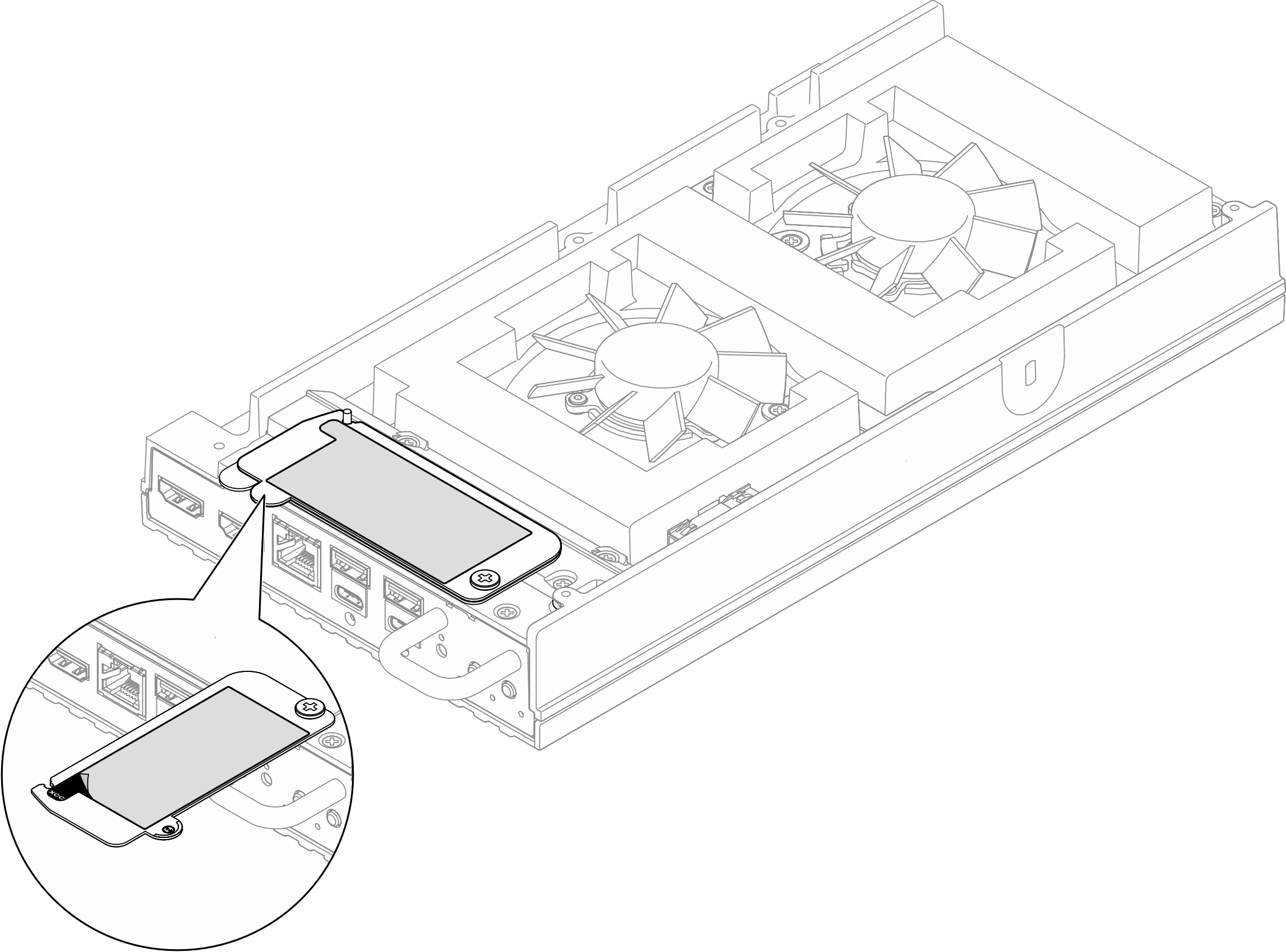

Figura 2. Etichetta di accesso alla rete di Lenovo XClarity Controller sulla scheda informativa estraibile

Etichetta di servizio e codice QR​

In base alla configurazione, l'etichetta di servizio del sistema potrebbe inoltre trovarsi in posizioni diverse, come mostrato nella figura seguente:
  • Nodo in modalità desktop: sulla superficie interna della copertura della ventola per il montaggio del desktop
  • Nodo in modalità di montaggio sul rack: sulla superficie interna della copertura della ventola per il montaggio sul rack
L'etichetta di servizio del sistema fornisce un codice di riferimento rapido (QR) per l'accesso mobile alle informazioni sull'assistenza. Eseguire la scansione del codice QR con un dispositivo mobile con un'applicazione apposita per accedere rapidamente alla pagina Web delle informazioni sull'assistenza. Sulla pagina Web delle informazioni sull'assistenza sono presenti informazioni aggiuntive relative ai video di installazione e sostituzione delle parti, nonché i codici di errore per l'assistenza concernente la soluzione. . I nodi sulla superficie interna della copertura della ventola,

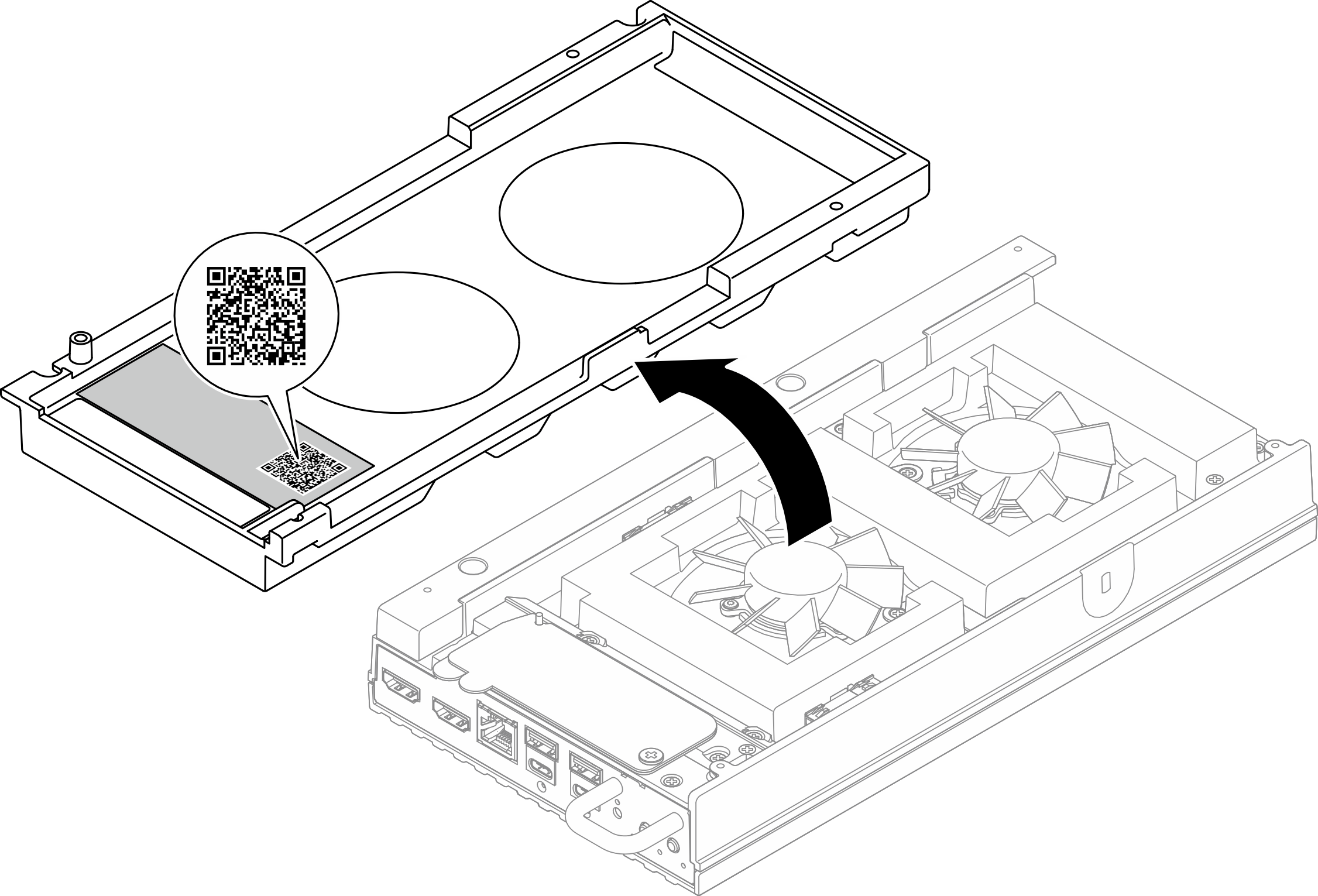

Figura 3. Etichetta di servizio e codice QR sulla copertura della ventola per il montaggio del desktop

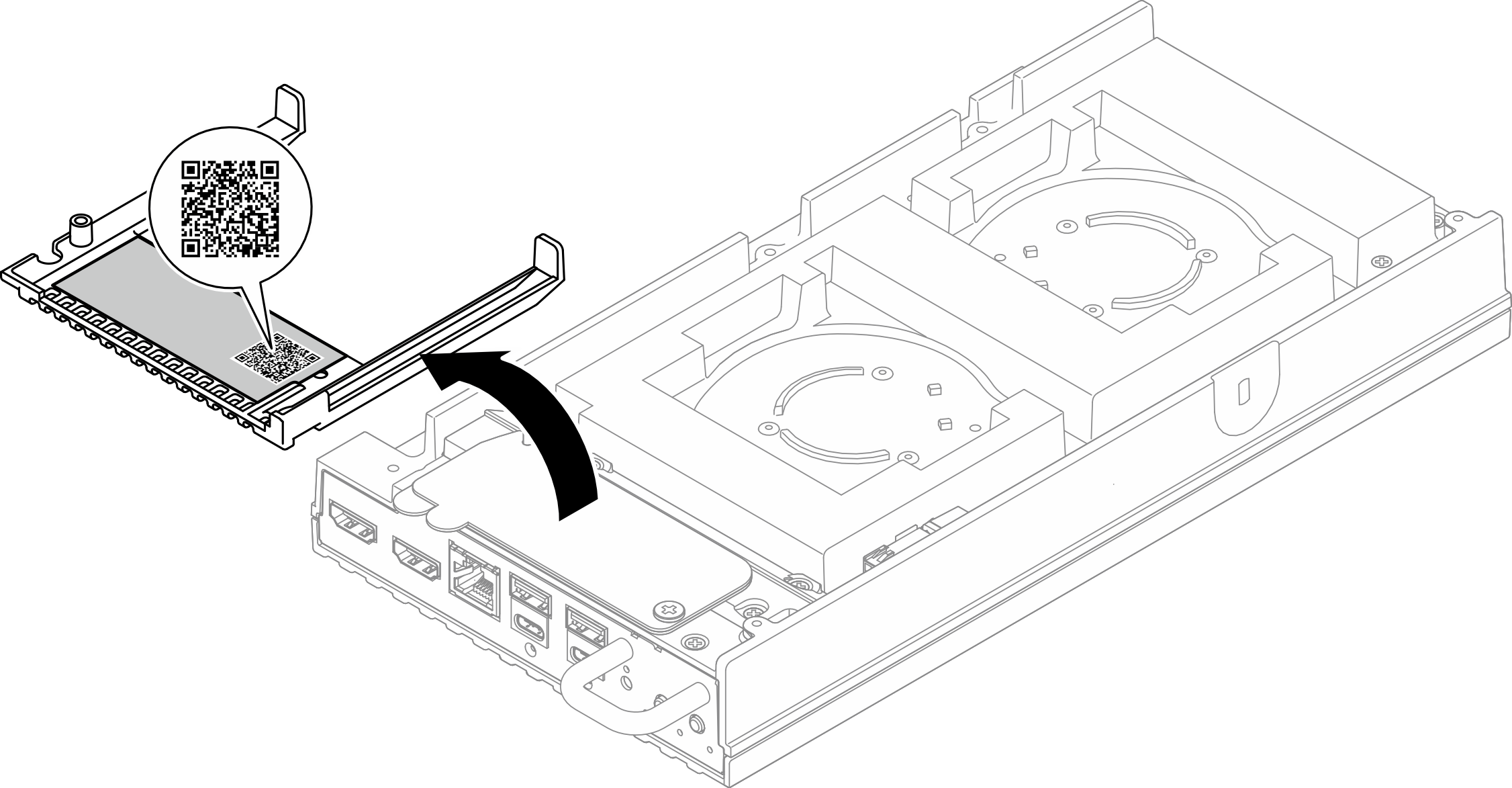

Figura 4. Etichetta di servizio e codice QR sulla copertura della ventola per il montaggio sul rack
