サーバーを識別し、Lenovo XClarity Controller にアクセスする

サーバーの識別​

Lenovo のサービスやサポートを受ける場合に、マシン・タイプ、モデル、およびシリアル番号の情報は、技術担当者がお客様のサーバーを特定して迅速なサービスをご提供するのに役立ちます。

以下の図は、サーバーのモデル番号、マシン・タイプ、シリアル番号が記載された ID ラベルの位置を示しています。また、お客様ラベル・スペースで、他のシステム情報ラベルをサーバーの前面に追加することもできます。

図 1. ID ラベルのノードの位置

Lenovo XClarity Controller ネットワーク・アクセス・ラベル​

また、Lenovo XClarity Controller ネットワーク・アクセス・ラベルは、トップ・カバーの上部にある上部の引き出し式情報タブに貼付されています。引っ張ると MAC アドレスにアクセスできます。

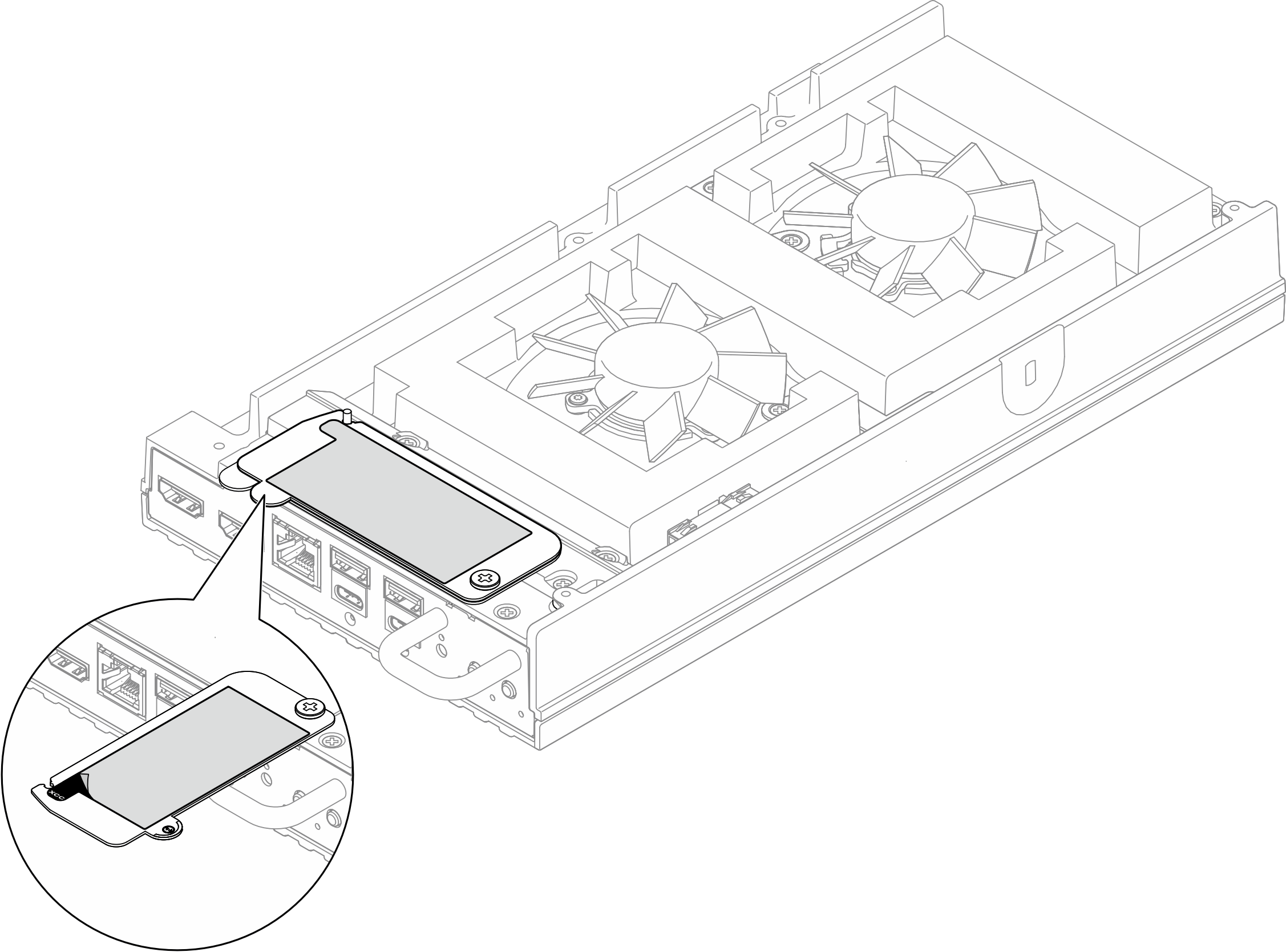

図 2. 引き出し式情報タブにある Lenovo XClarity Controller のネットワーク・アクセス・ラベル

サービス・ラベルと QR コード​

また、構成によっては、以下の図に示すように、システム・サービス・ラベルが異なる場所に配置されている場合があります。

• デスクトップ・モード内のノード: デスクトップ・マウント・ファン・シュラウドの内側
• ラック・マウント・モード内のノード: ラック・マウント・ファン・シュラウドの内側

システム・サービス・ラベルは、サービス情報へのモバイル・アクセス用のクイック・リファレンス (QR) コードを提供します。モバイル・デバイスで QR コード読み取りアプリケーションを使用して QR コードをスキャンすると、サービス情報 Web ページにすぐにアクセスできます。サービス情報 Web ページでは、追加情報として部品の取り付けや交換用のビデオ、およびソリューション・サポートのためのエラー・コードが提供されます。。ファン・シュラウドの内側にあるノード、

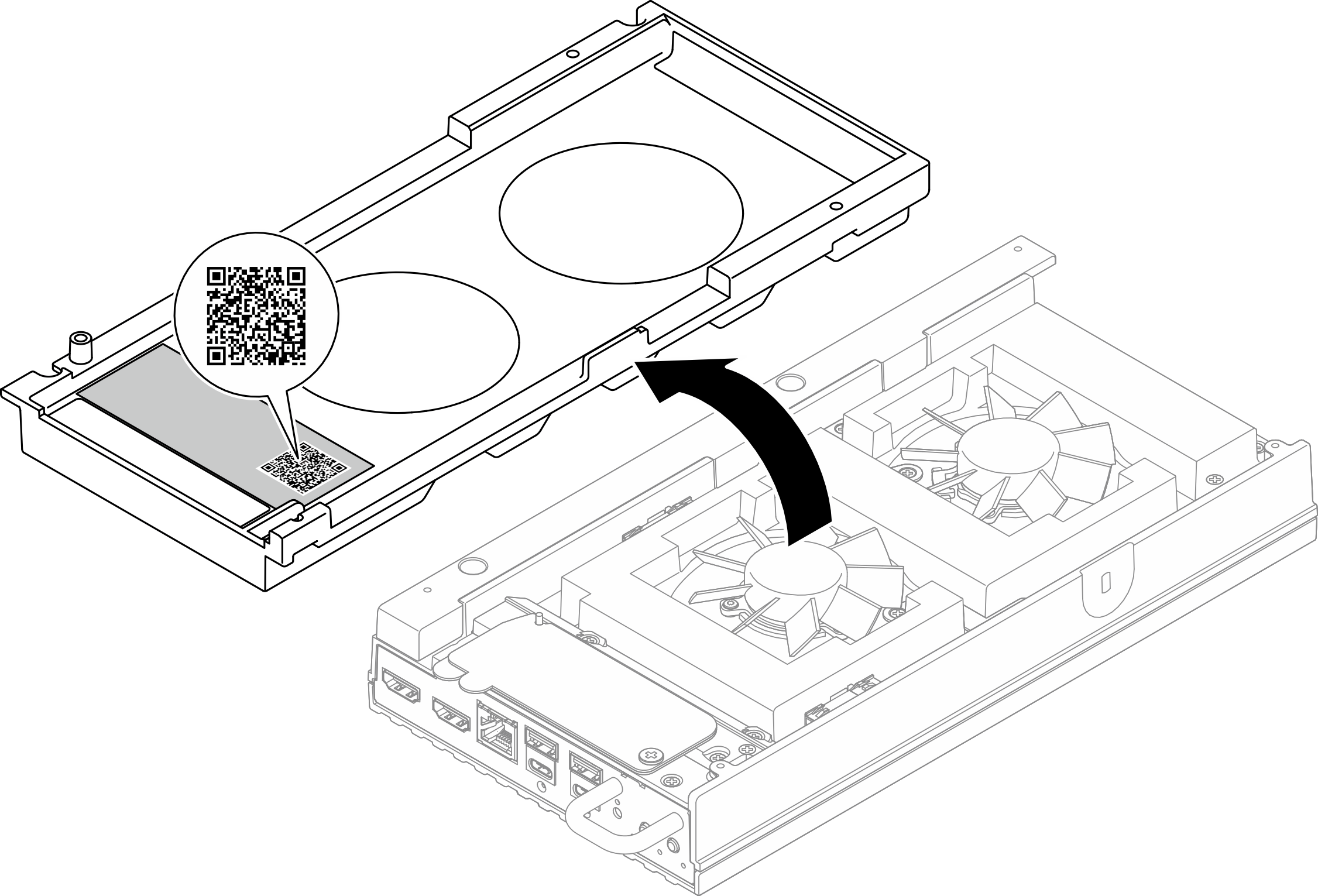

図 3. デスクトップ・マウント・ファン・シュラウドのサービス・ラベルと QR コード

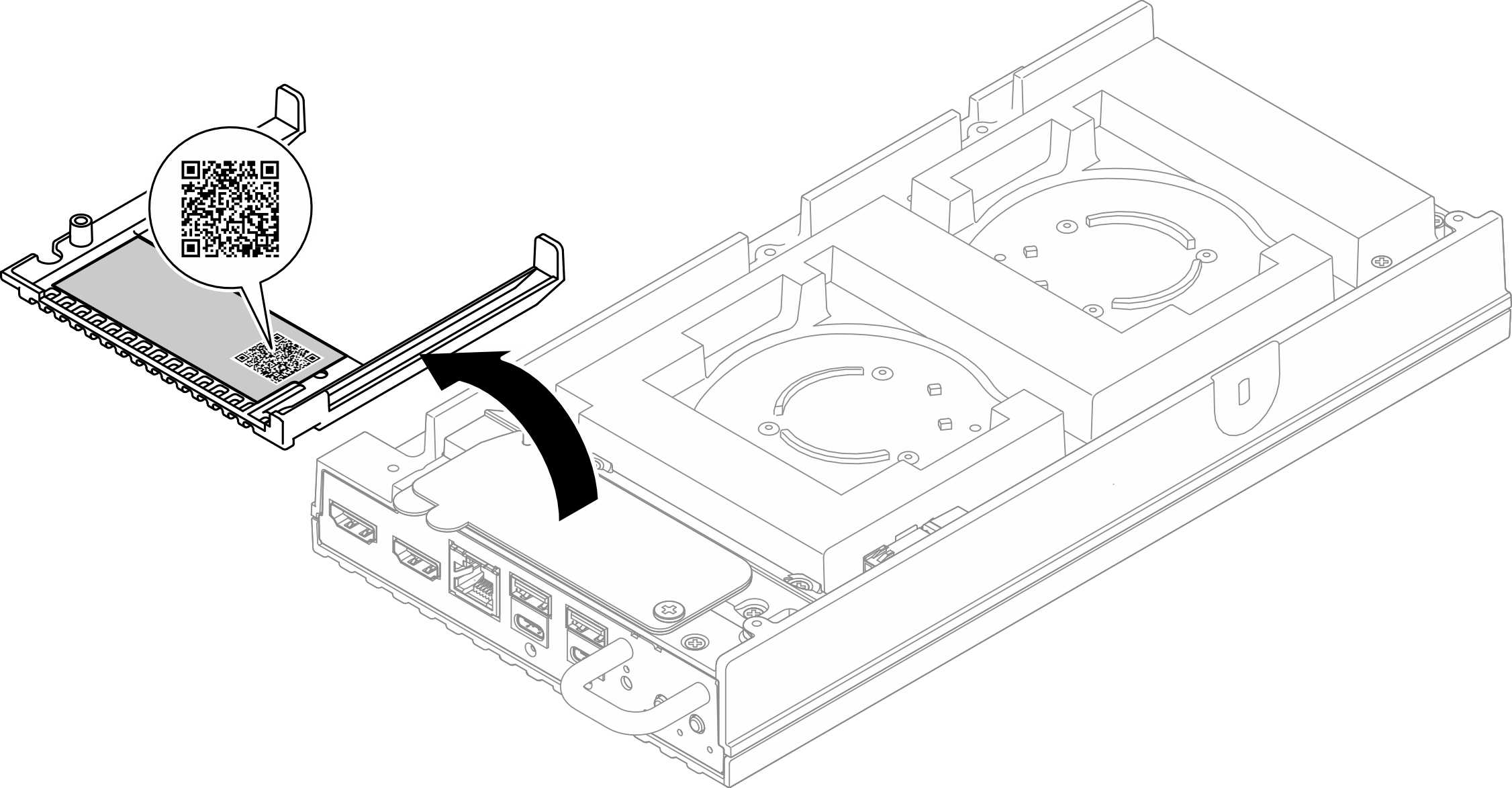

図 4. ラック・マウント・ファン・シュラウドのサービス・ラベルと QR コード
