Installazione dell'assieme backplane M.2

Utilizzare queste informazioni per installare l'assieme backplane M.2.

Procedura

1. Se nel connettore 2 dell'espansione I/O è installata una scheda di espansione I/O, rimuoverla dal nodo di elaborazione. Vedere Layout della scheda di sistema e Rimozione di una scheda di espansione I/O.
2. Collegare i cavi dell'assieme backplane M.2 al backplane M.2.
   1. Inclinare il connettore con un angolo di massimo 20 gradi e inserirlo finché la superficie inferiore non raggiunge la rampa.
   2. Premere il connettore verso il basso.
   3. Serrare la vite sul cavo di segnale.
   4. Collegare il cavo di alimentazione.

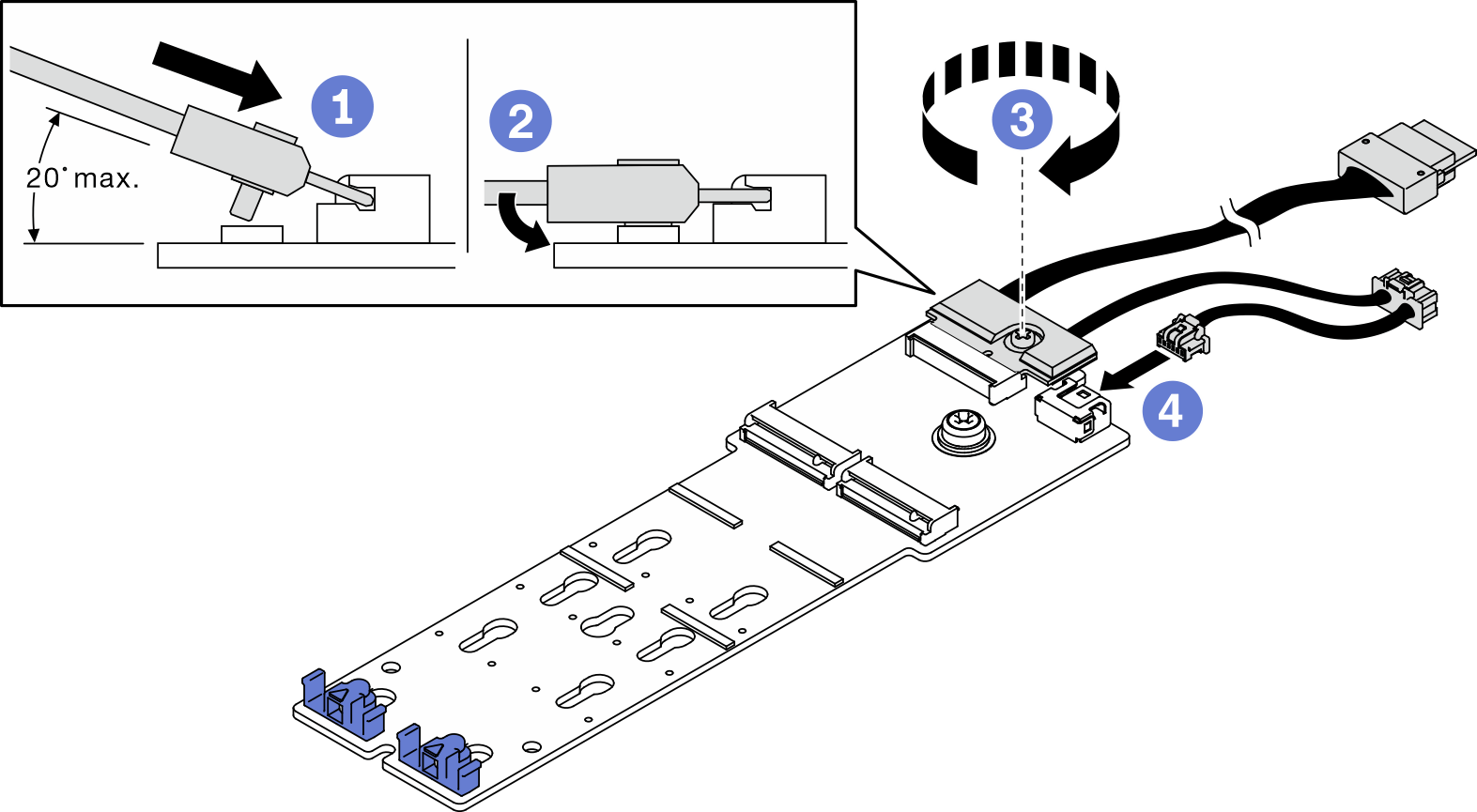

   Figura 1. Collegamento dei cavi del backplane M.2 al backplane M.2


3. Installare l'assieme backplane M.2.
   1. Posizionare l'assieme backplane M.2 sul deflettore d'aria e farlo scorrere nel fermo sul bordo del deflettore d'aria.
   2. Stringere la vite per fissare l'assieme backplane M.2 al deflettore d'aria.
   Figura 2. Installazione dell'assieme backplane M.2


4. Collegare i cavi dell'assieme backplane M.2 alla scheda di sistema in base alle istruzioni di instradamento mostrate di seguito.
   Figura 3. Collegamento dei cavi dell'assieme backplane M.2 alla scheda di sistema



   Figura 4. Istruzioni sull'instradamento dei cavi dell'assieme backplane M.2



   Tabella 1. Istruzioni sull'instradamento dei cavi dell'adattatore M.2

   1 Cavo di segnale	3 Connettore di segnale M.2
   2 Cavo di alimentazione	4 Connettore di alimentazione M.2
