M.2 백플레인 어셈블리 제거

다음 정보를 사용하여 M.2 백플레인 어셈블리를 제거하십시오.

이 작업 정보

주의
  • 안전 점검 목록설치 지침의 안내에 따라 안전하게 작업하십시오.

  • 작업을 수행하려는 해당 컴퓨팅 노드 전원을 끄십시오.

  • 섀시에서 컴퓨팅 노드를 제거하십시오. 섀시에서 컴퓨팅 노드 제거의 내용을 참조하십시오.

  • 드라이브, 드라이브 컨트롤러, 드라이브 백플레인 또는 드라이브 케이블을 변경하기 전에 드라이브에 저장된 중요한 데이터를 모두 백업하십시오.

  • RAID 배열(드라이브, RAID 카드 등)의 구성 요소를 제거하기 전에 모든 RAID 구성 정보를 백업하십시오.

  • 제거 후 M.2 백플레인 어셈블리를 설치하지 않으려면 M.2 백플레인 어셈블리 필러를 사용할 수 있어야 합니다.

해당 절차를 보십시오.
  • 설치 및 제거 프로세스에 대한 비디오는 YouTube에서 제공됩니다.

절차

  1. 컴퓨팅 노드를 준비하십시오.
    1. 컴퓨팅 노드 덮개를 제거하십시오. 컴퓨팅 노드 덮개 제거의 내용을 참조하십시오.
    2. I/O 확장 커넥터 2에 I/O 확장 어댑터가 설치되어 있는 경우 컴퓨팅 노드에서 제거하십시오. 시스템 보드 레이아웃I/O 확장 어댑터 제거의 내용을 참조하십시오.
  2. 시스템 보드에서 M.2 백플레인 어셈블리 케이블을 분리하십시오.
    1. M.2 케이블의 래치를 길게 누르십시오.
    2. 시스템 보드에서 케이블을 분리하십시오.
    그림 1. 시스템 보드에서 M.2 백플레인 어셈블리 케이블 분리
    Disconnecting M.2 backplane assembly cables from system board
  3. M.2 백플레인에서 M.2 백플레인 어셈블리 케이블을 분리하십시오.
    1. 신호 케이블을 M.2 백플레인에 고정하는 나사를 푸십시오.
    2. M.2 백플레인에서 케이블을 분리하십시오.

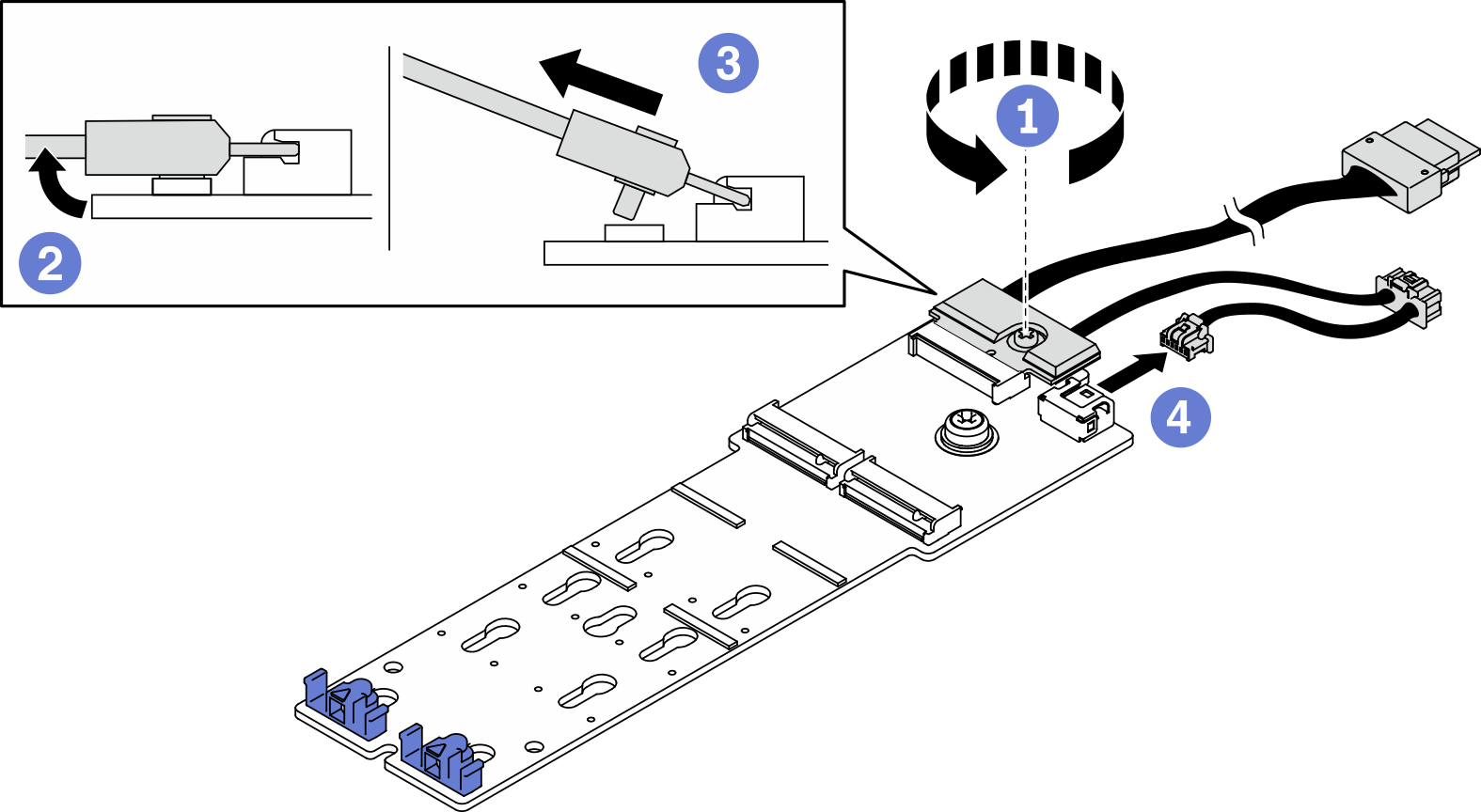

    그림 2. M.2 백플레인에서 M.2 백플레인 어셈블리 케이블 분리
    Disconnecting M.2 backplane assembly cables from M.2 backplane
  4. 공기 조절 장치에서 M.2 백플레인을 제거하십시오.
    1. M.2 백플레인을 공기 조절 장치에 고정하는 나사를 푸십시오.
    2. M.2 백플레인을 앞쪽으로 밀고 공기 조절 장치에서 들어 올리십시오.
    그림 3. M.2 백플레인 제거
    M.2 backplane removal
    주의
    적절한 시스템 냉각 상태를 유지하려면 공기 조절 장치에 설치된 M.2 백플레인 어셈블리 또는 M.2 백플레인 어셈블리 필러 없이 컴퓨팅 노드를 작동시키지 마십시오.
완료한 후에
  • 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
