卸下 M.2 背板組件

使用此資訊來卸下 M.2 背板組件。

關於此作業

小心
  • 閱讀安全檢驗核對清單安裝準則,確保工作時安全無虞。

  • 關閉您要在其上執行作業的對應計算節點的電源。

  • 從機箱中卸下計算節點。請參閱從機箱中卸下計算節點

  • 在對硬碟、硬碟控制器、硬碟背板或硬碟纜線進行變更之前,務必備份硬碟中儲存的所有重要資料。

  • 在您卸下 RAID 陣列的任何元件(硬碟、RAID 卡等)之前,請先備份所有的 RAID 配置資訊。

  • 如果卸下後不打算安裝任何 M.2 背板組件,請確定您已備妥 M.2 背板組件填充板。

觀看此程序
  • 您可以觀看關於安裝和卸下程序的視訊:YouTube

程序

  1. 為計算節點做準備。
    1. 卸下計算節點蓋板。請參閱卸下計算節點蓋板
    2. 如果 I/O 擴充接頭 2 中已安裝 I/O 擴充配接卡,請將其從計算節點中卸下。請參閱主機板佈置卸下 I/O 擴充配接卡
  2. 從主機板拔掉 M.2 背板組件纜線。
    1. 按住 M.2 纜線上的閂鎖。
    2. 從主機板拔掉纜線。
    圖 1. 從主機板拔掉 M.2 背板組件纜線
    Disconnecting M.2 backplane assembly cables from system board
  3. 從 M.2 背板拔掉 M.2 背板組件纜線。
    1. 鬆開將信號線固定在 M.2 背板的螺絲。
    2. 從 M.2 背板拔掉纜線。

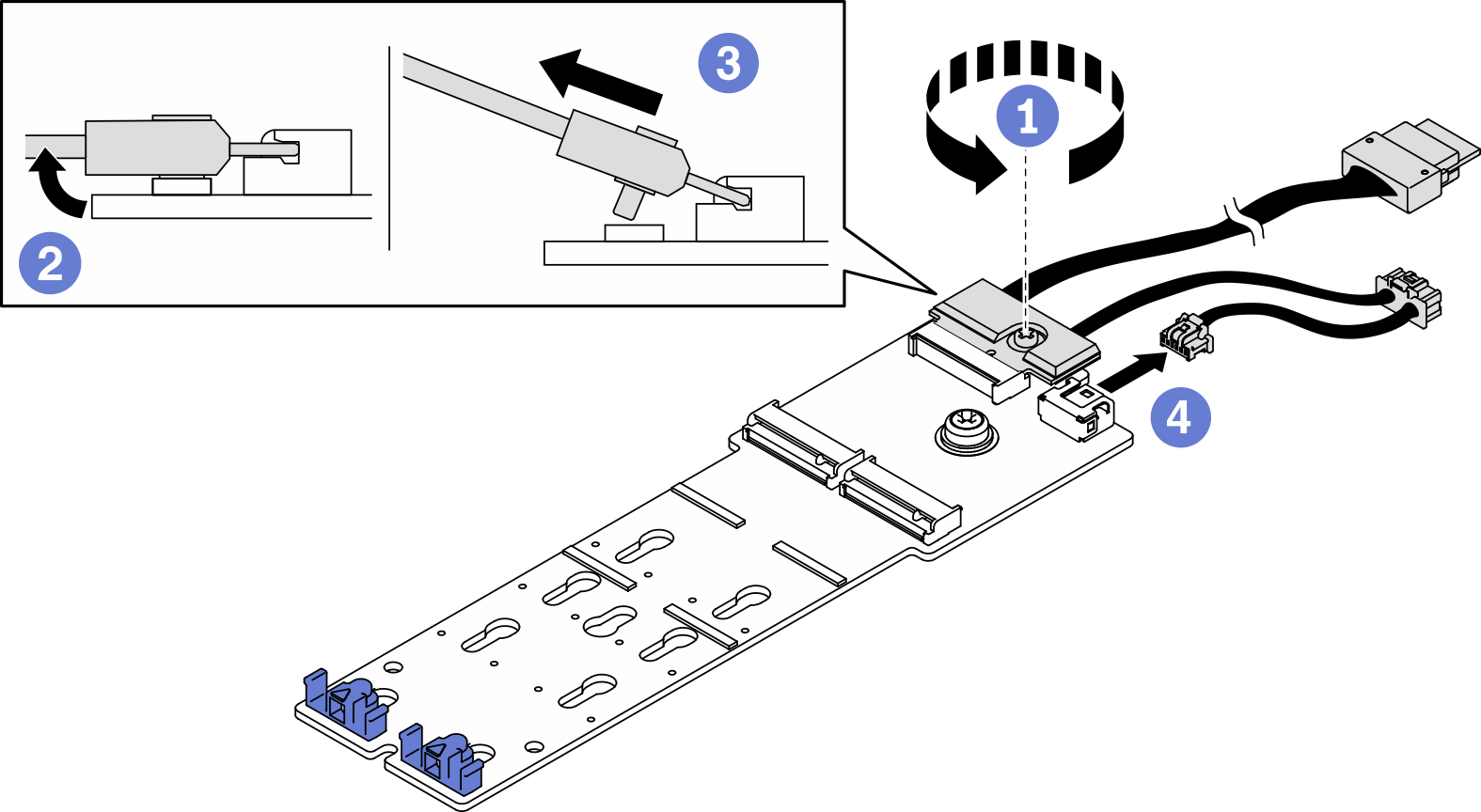

    圖 2. 從 M.2 背板拔掉 M.2 背板組件纜線
    Disconnecting M.2 backplane assembly cables from M.2 backplane
  4. 從空氣擋板卸下 M.2 背板。
    1. 鬆開將 M.2 背板固定在空氣擋板的螺絲。
    2. 將 M.2 背板向前滑動,然後從空氣擋板中抬起。
    圖 3. 卸下 M.2 背板
    M.2 backplane removal
    小心
    為了維持適當的系統冷卻,在空氣擋板上未安裝 M.2 背板組件或 M.2 背板組件填充板的情況下,請勿操作計算節點。
在您完成之後
  • 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
