Internen CFF-Adapter entfernen

Verwenden Sie diese Informationen, um den internen CFF-Adapter zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Bewahren Sie elektrostatisch empfindliche Teile bis zur Installation in ihren antistatischen Schutzhüllen auf, um statische Aufladung zu vermeiden. Berühren Sie die Teile mit einem Antistatikarmband oder einem anderen Erdungssystem. Legen Sie die Teile auf eine antistatische Oberfläche.

Vorgehensweise

  1. Entfernen Sie die obere Abdeckung. Informationen dazu finden Sie im Abschnitt Obere Abdeckung entfernen.
  2. Entfernen Sie alle Komponenten, die möglicherweise den Zugriff auf den internen CFF-Adapter behindern.
  3. Ziehen Sie alle Kabel vom internen CFF-Adapter ab.
  4. Heben Sie den Entriegelungsstift an, schieben Sie den internen CFF-Adapter geringfügig in die dargestellte Richtung und heben Sie ihn vorsichtig aus dem Gehäuse.

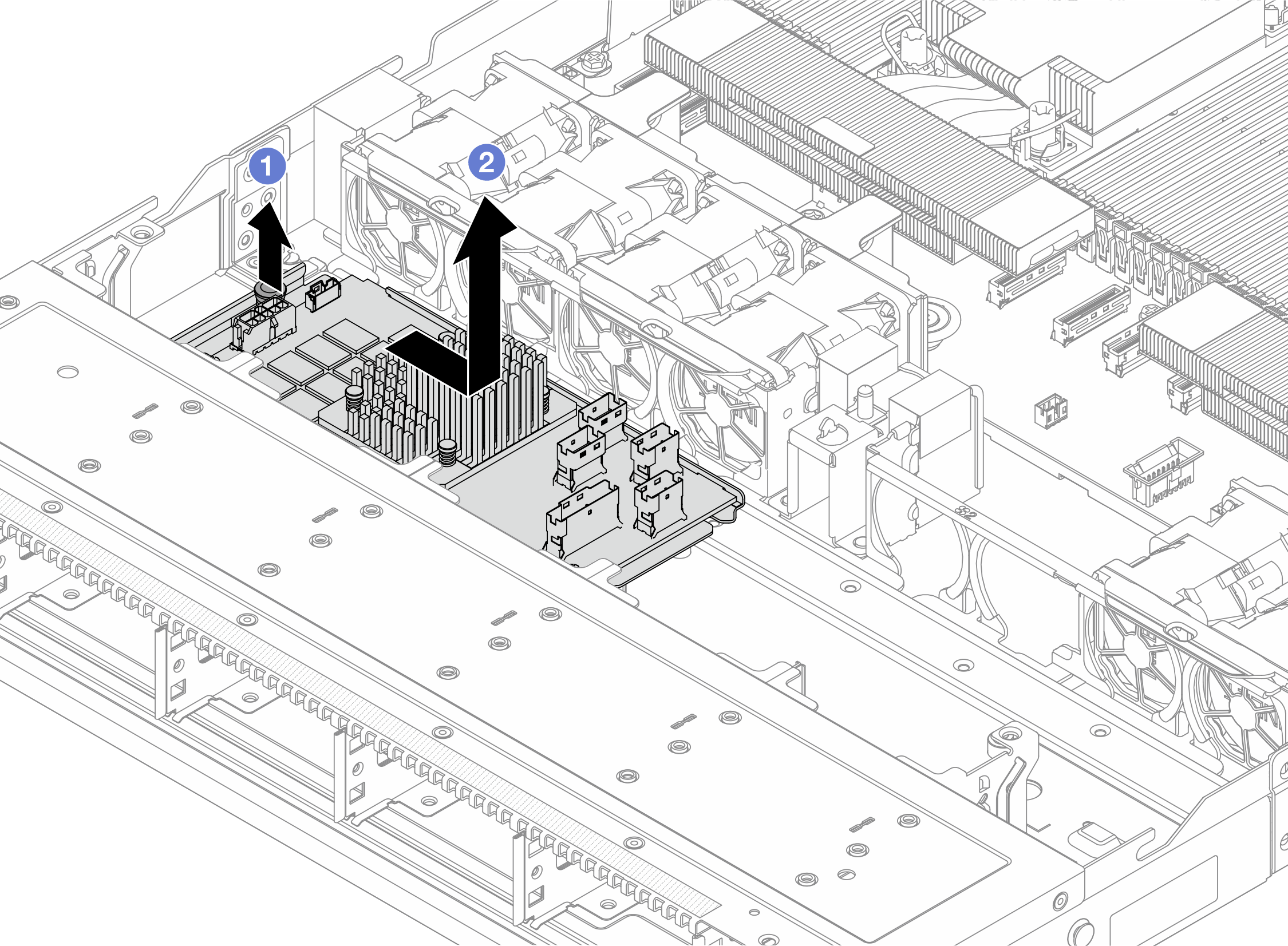

    Abbildung 1. Entfernen des internen CFF-Adapters
    Internal CFF adapter removal

    1. Lösen Sie den Stift am internen CFF-Adapter.
    2. Bewegen Sie den Adapter nach rechts und heben Sie ihn anschließend aus dem Gehäuse.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
