Retirez l'adaptateur CFF interne

Les informations suivantes vous indiquent comment retirer l'adaptateur CFF interne.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Pour plus d’informations, voir Mise hors tension du serveur.

  • Conservez les pièces sensibles à l’électricité statique dans des emballages anti-statiques jusqu’à leur installation afin d’éviter toute exposition à l’électricité statique. Manipulez les pièces à l’aide d’un bracelet anti-statique ou d’autres systèmes de mise à la terre. Placez les unités sur une surface de protection électrostatique.

Procédure

  1. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
  2. Retirez tous les composants susceptibles d’entraver l’accès à l’adaptateur CFF interne.
  3. Débranchez tous les câbles de l'adaptateur CFF interne.
  4. Soulevez la broche de déverrouillage, faites légèrement glisser l'adaptateur CFF interne comme indiqué, puis retirez-le du châssis avec précaution.

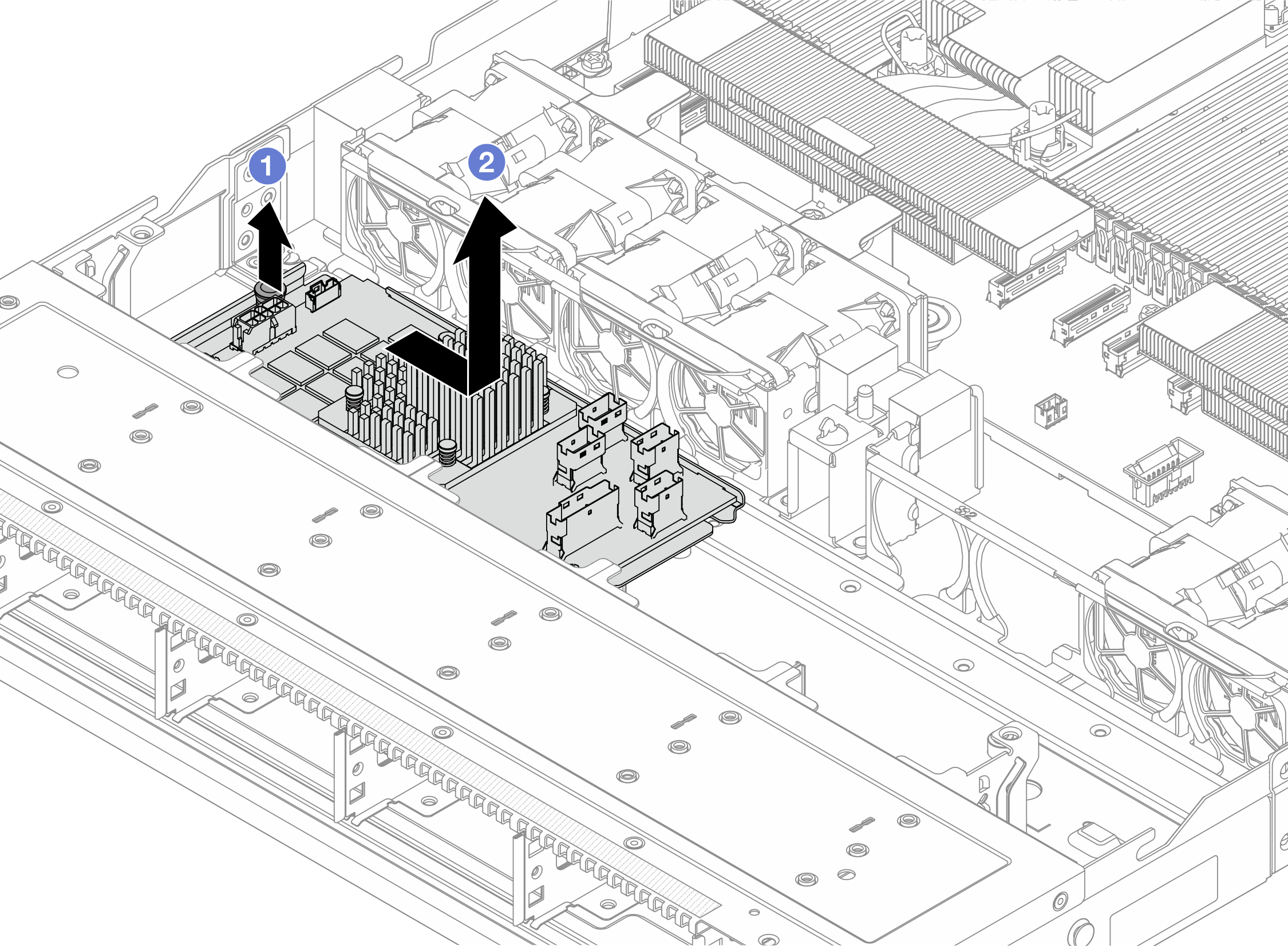

    Figure 1. Retrait de l’adaptateur CFF interne
    Internal CFF adapter removal

    1. Relâchez la broche à ressort sur l’adaptateur CFF interne.
    2. Déplacez l’adaptateur vers la droite, puis soulevez-le du châssis.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
