内蔵 CFF アダプターの取り外し
内蔵 CFF アダプターを取り外すには、この情報を使用します。
このタスクについて
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすい部品は、静電気にさらされないように、取り付け時まで帯電防止パッケージに入れて保管してください。静電気放電用リスト・ストラップなどの接地システムを使用して部品を取り扱ってください。部品は帯電防止板に置いてください。
手順

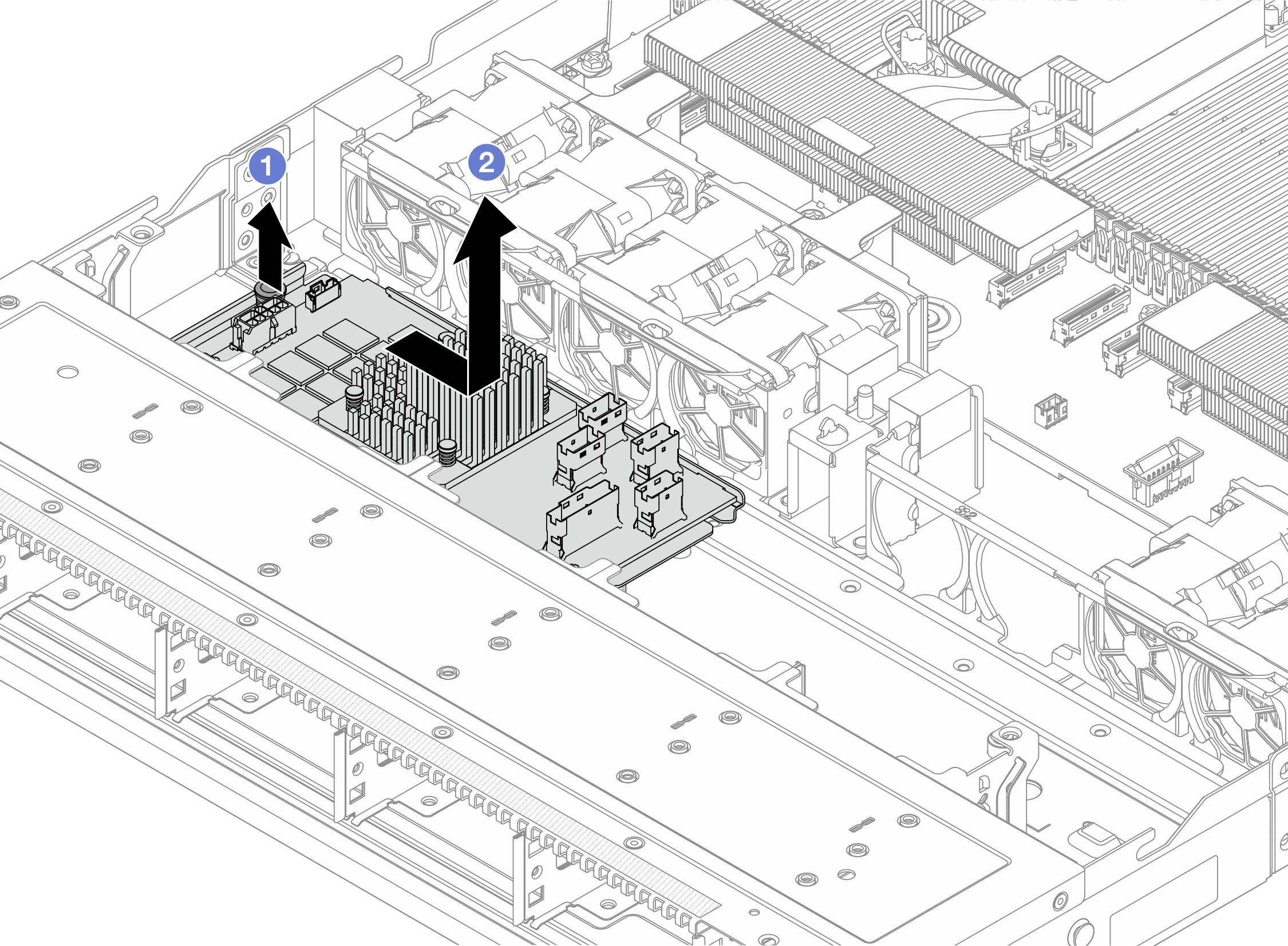

- リリース・ピンを持ち上げて、図に示すように内蔵 CFF アダプターを少しスライドさせ、慎重にシャーシから持ち上げます。図 1. 内蔵 CFF アダプターの取り外し
内部 CFF アダプターのプッシュ・ピンを解放します。
アダプターを右に移動してから、持ち上げてシャーシから取り出します。
完了したら
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
