Снятие внутреннего адаптера CFF

Ниже приведены сведения по снятию внутреннего адаптера CFF.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Храните компоненты, чувствительные к статическому электричеству, в антистатических упаковках до момента установки, чтобы предотвратить воздействие на них статического электричества. При работе с компонентами используйте антистатический браслет или другие системы заземления. Размещайте компоненты на антистатической поверхности.

Процедура

  1. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
  2. Снимите все компоненты, которые могут помешать доступу к внутреннему адаптеру CFF.
  3. Отсоедините все кабели от внутреннего адаптера CFF.
  4. Поднимите блокировочный штифт, слегка подвиньте внутренний адаптер CFF, как показано на рисунке, и аккуратно извлеките его из рамы.

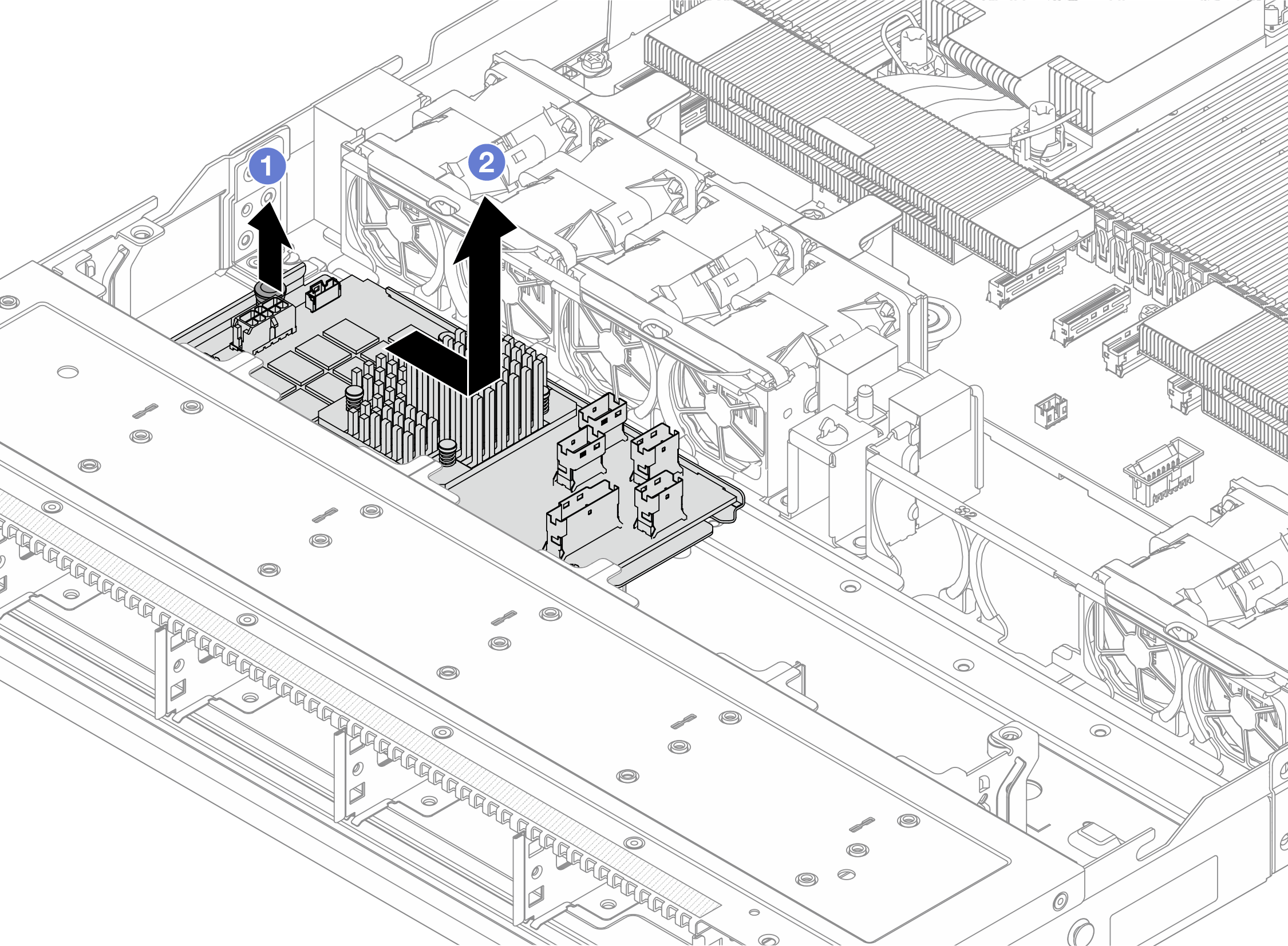

    Рис. 1. Снятие внутреннего адаптера CFF
    Internal CFF adapter removal

    1. Ослабьте нажимный штифт на внутреннем адаптере CFF.
    2. Переместите адаптер вправо и извлеките его из рамы.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
