Installez un adaptateur CFF interne

Les informations suivantes vous indiquent comment installer l'adaptateur CFF interne.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Pour plus d’informations, voir Mise hors tension du serveur.

  • Conservez les pièces sensibles à l’électricité statique dans des emballages anti-statiques jusqu’à leur installation afin d’éviter toute exposition à l’électricité statique. Manipulez les pièces à l’aide d’un bracelet anti-statique ou d’autres systèmes de mise à la terre. Placez les unités sur une surface de protection électrostatique.

Procédure

  1. Mettez l'emballage antistatique contenant le nouvel adaptateur CFF interne en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouvel adaptateur CFF interne et posez-le sur une surface de protection électrostatique.
  2. Alignez les encoches sur le tiroir avec les broches du châssis, placez l'adaptateur CFF interne et faites-le glisser légèrement, comme indiqué, pour le fixer sur le châssis.

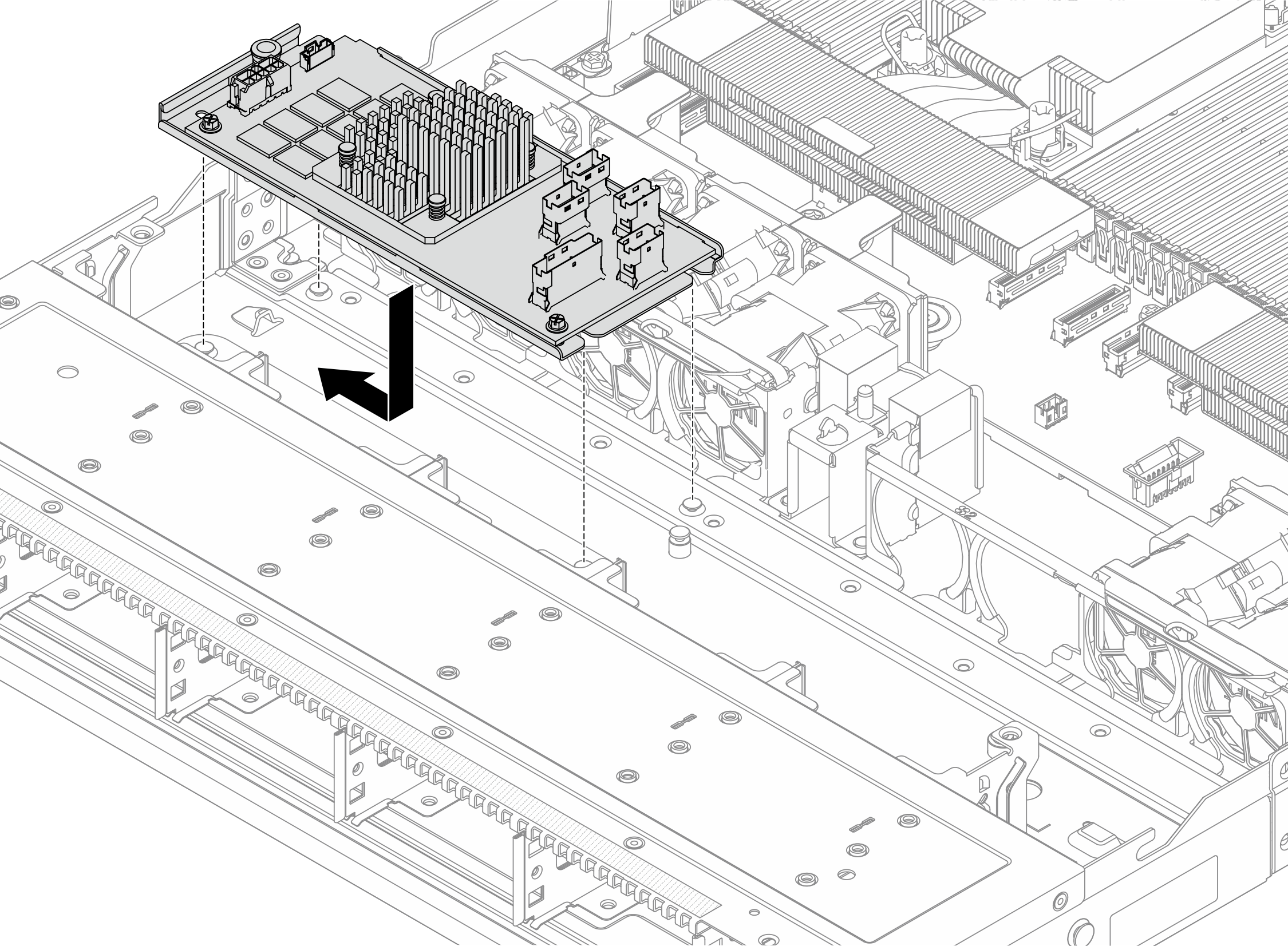

    Figure 1. Installation de l’adaptateur CFF interne
    internal CFF adapter installation

  3. Connectez les câbles à l'adaptateur RAID interne.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
