Instalación del adaptador CFF interno

Utilice esta información para instalar el adaptador CFF interno.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaje con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Mantenga las piezas sensibles a la electricidad estática en sus envases antiestáticos hasta la instalación para evitar la exposición a la estática. Manipule las piezas con una muñequera antiestática u otros sistemas de conexión a tierra. Coloque las piezas en una superficie antiestática.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene el adaptador CFF interno con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque el adaptador CFF interno de la bolsa y colóquelo en una superficie antiestática.
  2. Alinee las muescas de la bandeja con las patillas del chasis, coloque el adaptador CFF interno y deslícelo levemente, como se muestra, para asegurarlo en el chasis.

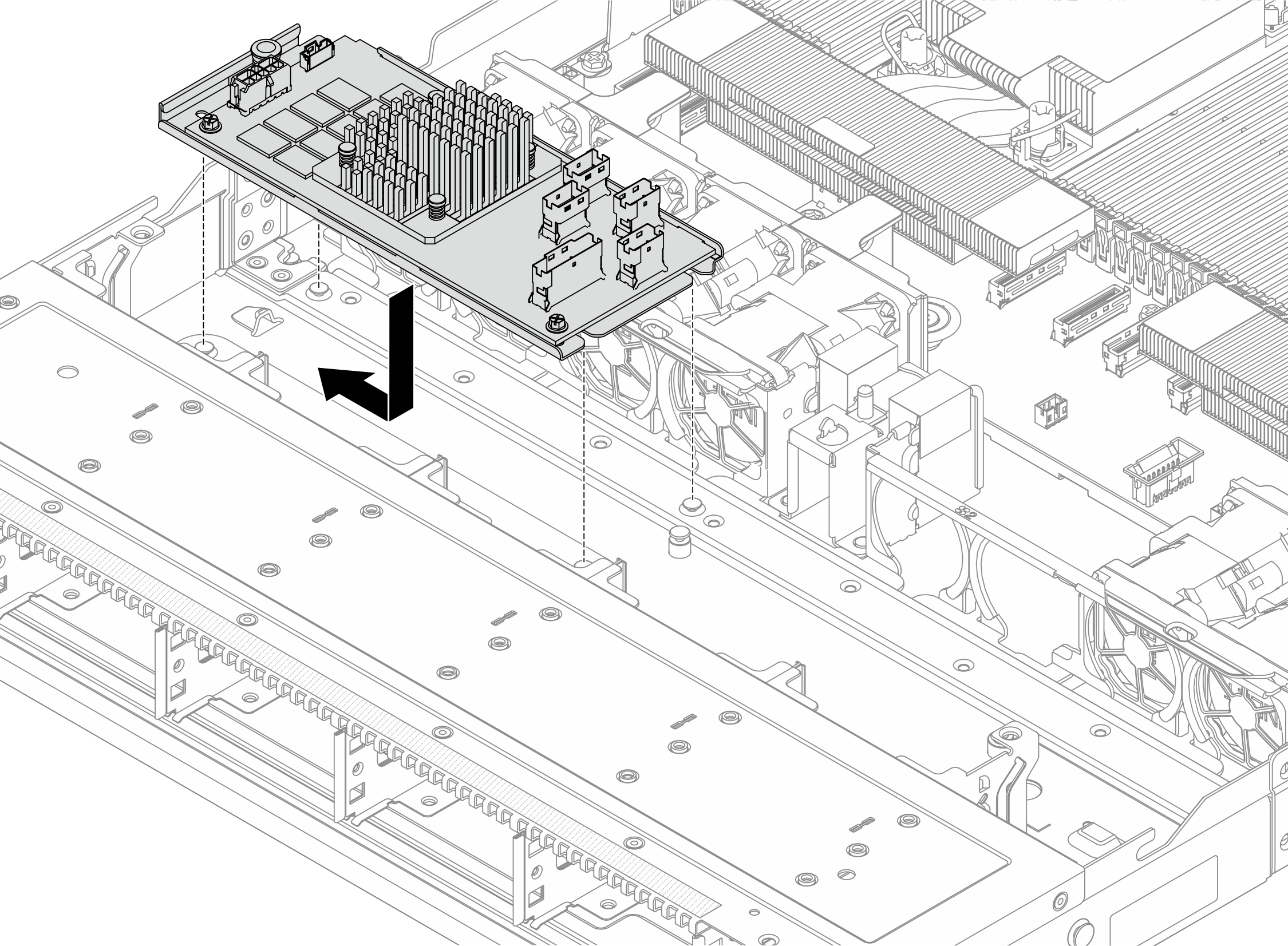

    Figura 1. Instalación del adaptador CFF interno
    internal CFF adapter installation

  3. Conecte los cables al adaptador RAID interno.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

Video de demostración

Vea el procedimiento en YouTube
