安装内部 CFF 适配器

按以下信息安装内部 CFF 适配器。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 对于容易被静电损坏的部件，安装前请将其放在防静电包装中，以免受到静电损害。操作这些部件时，请使用静电释放腕带或其他接地系统。将部件放在防静电平面上。

过程

  1. 将装有内部 CFF 适配器的防静电包装接触服务器外部任何未上漆的表面以释放静电。然后从包装中取出内部 CFF 适配器，并将其放置在防静电平面上。
  2. 将托盘上的槽口与机箱上的定位销对齐，放下内部 CFF 适配器，并如图所示轻轻推动，将其固定在机箱上。

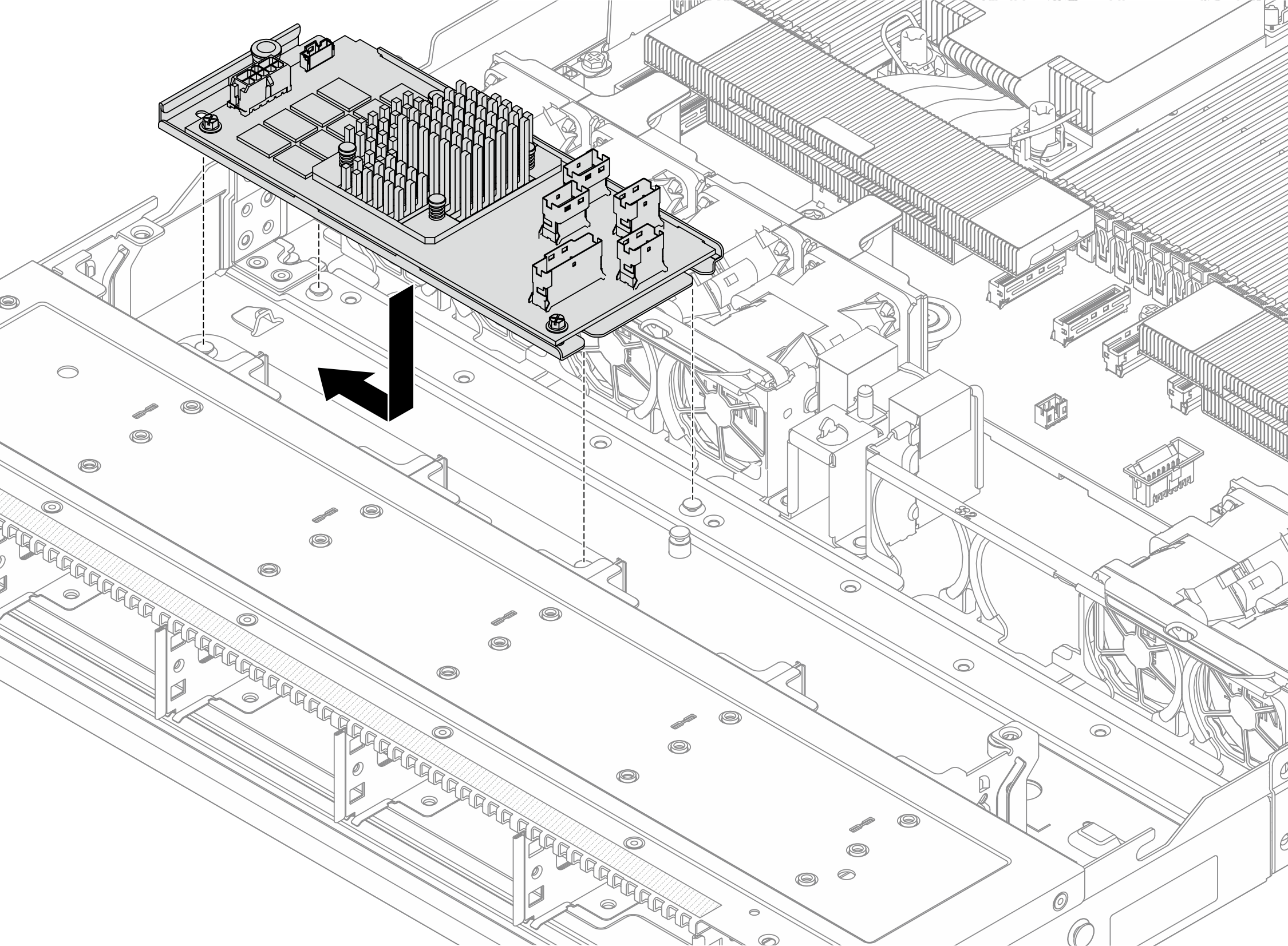

    图 1. 安装内部 CFF 适配器
    internal CFF adapter installation

  3. 将线缆连接到内部 RAID 适配器。

完成之后

完成部件更换。请参阅完成部件更换。

演示视频

在 YouTube 上观看操作过程
