Internen CFF-Adapter installieren

Dieser Abschnitt enthält Informationen zum Installieren des internen CFF-Adapters.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.
Bewahren Sie elektrostatisch empfindliche Teile bis zur Installation in ihren antistatischen Schutzhüllen auf, um statische Aufladung zu vermeiden. Berühren Sie die Teile mit einem Antistatikarmband oder einem anderen Erdungssystem. Legen Sie die Teile auf eine antistatische Oberfläche.

Vorgehensweise

Berühren Sie mit der antistatischen Schutzhülle, in der sich der interne CFF-Adapter befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend den internen CFF-Adapter aus der Schutzhülle und legen Sie ihn auf eine antistatische Oberfläche.
Richten Sie die Kerben am Einbaurahmen an den Stiften des Gehäuses aus, setzen Sie den internen CFF-Adapter ab und schieben Sie ihn dann wie dargestellt leicht zur Seite, um ihn am Gehäuse zu befestigen.

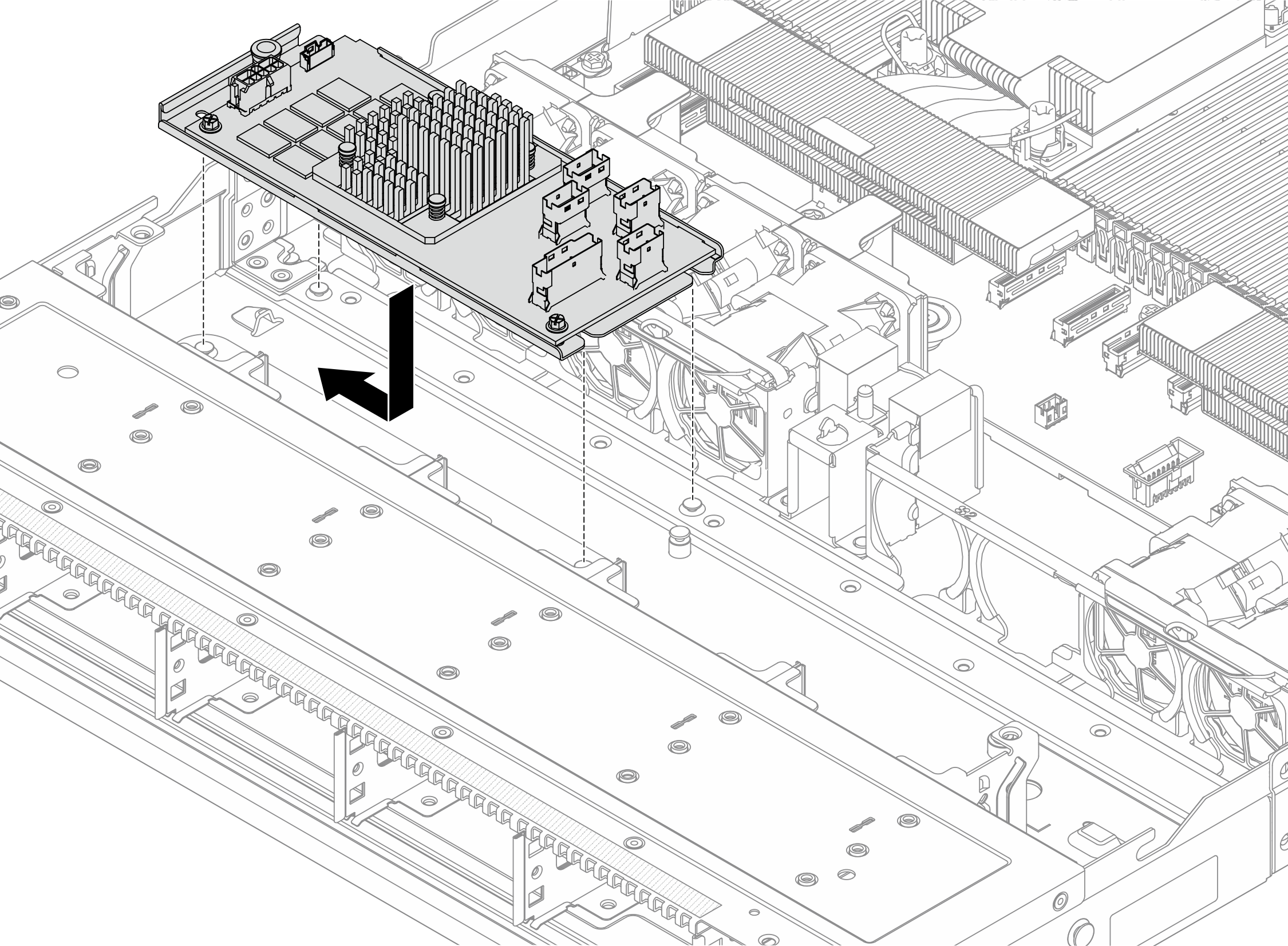

Abbildung 1. Installieren des internen CFF-Adapters
Schließen Sie die Kabel am internen RAID-Adapter an.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (siehe Austausch von Komponenten abschließen).

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
