Installazione dell'adattatore CFF interno

Utilizzare queste informazioni per installare l'adattatore CFF interno.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Tenere le parti sensibili all'elettricità statica negli involucri antistatici fino all'installazione per evitare l'esposizione all'elettricità statica. Maneggiare le parti con un cinturino da polso di scaricamento elettrostatico o un altro sistema di messa a terra. Posizionare le parti su una superficie antistatica.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene l'adattatore CFF interno con una superficie non verniciata esterna al server. Estrarre quindi l'adattatore CFF interno dalla confezione e collocarlo su una superficie antistatica.
  2. Allineare le tacche sul vassoio con i piedini sullo chassis, abbassare l'adattatore CFF interno e farlo scivolare leggermente come mostrato per fissarlo sullo chassis.

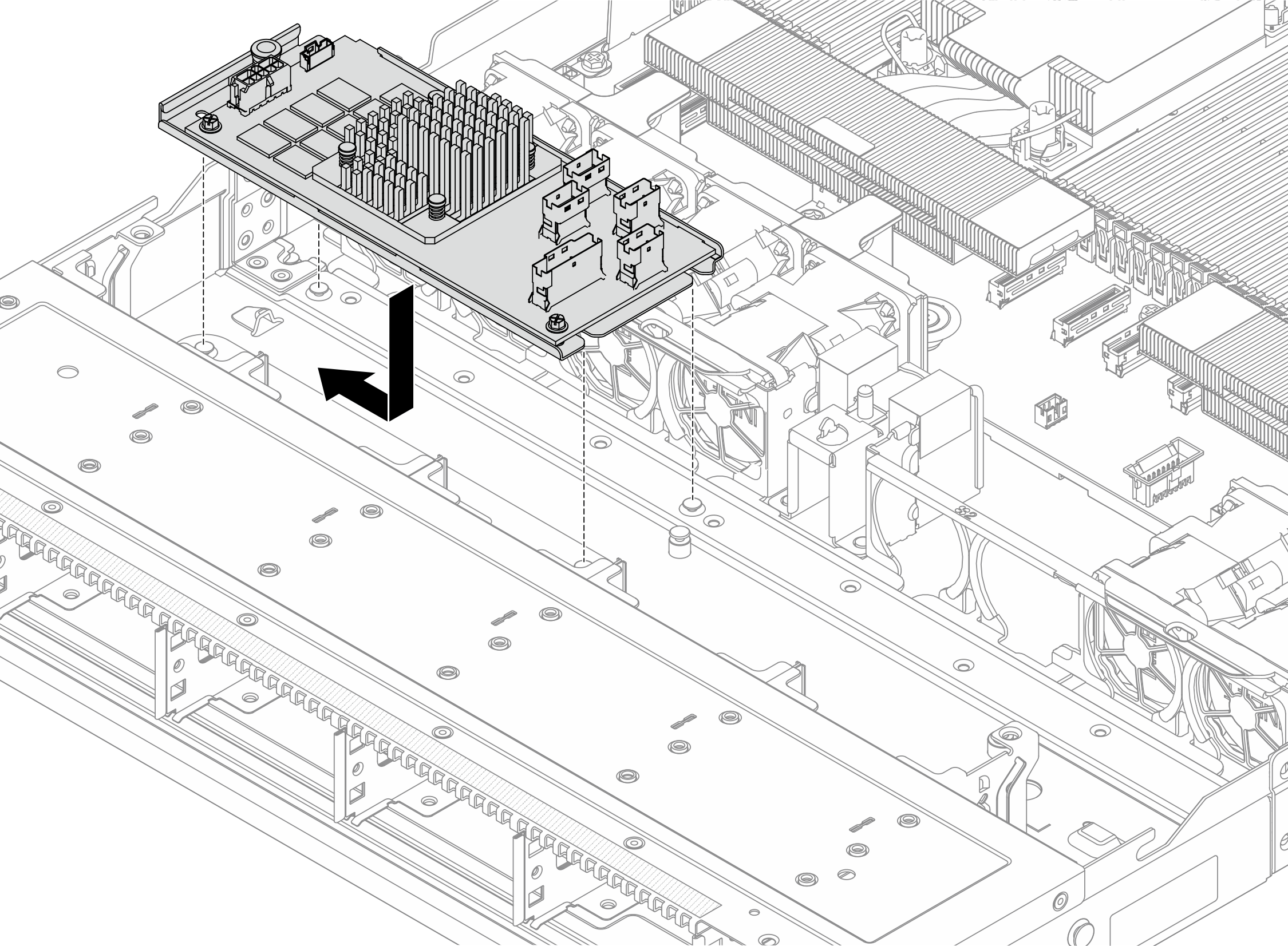

    Figura 1. Installazione dell'adattatore CFF interno
    internal CFF adapter installation

  3. Collegare i cavi all'adattatore RAID interno.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

Video dimostrativo

Guardare la procedura su YouTube
