Instalar o adaptador CFF interno

Use estas informações para instalar o adaptador CFF interno.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte o Desligar o servidor.

  • Mantenha peças sensíveis à estática em suas embalagens antiestáticas até a instalação para evitar exposição à eletricidade estática. Manuseie as peças com uma pulseira de descarga eletrostática ou outros sistemas de aterramento. Coloque as peças em uma superfície antiestática.

Procedimento

  1. Encoste a embalagem antiestática que contém o adaptador CFF interno em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova o adaptador CFF interno do pacote e coloque-o em uma superfície antiestática.
  2. Alinhe os entalhes na bandeja com os pinos no chassi, abaixe o adaptador CFF interno e deslize-o levemente conforme mostrado para prendê-lo no chassi.

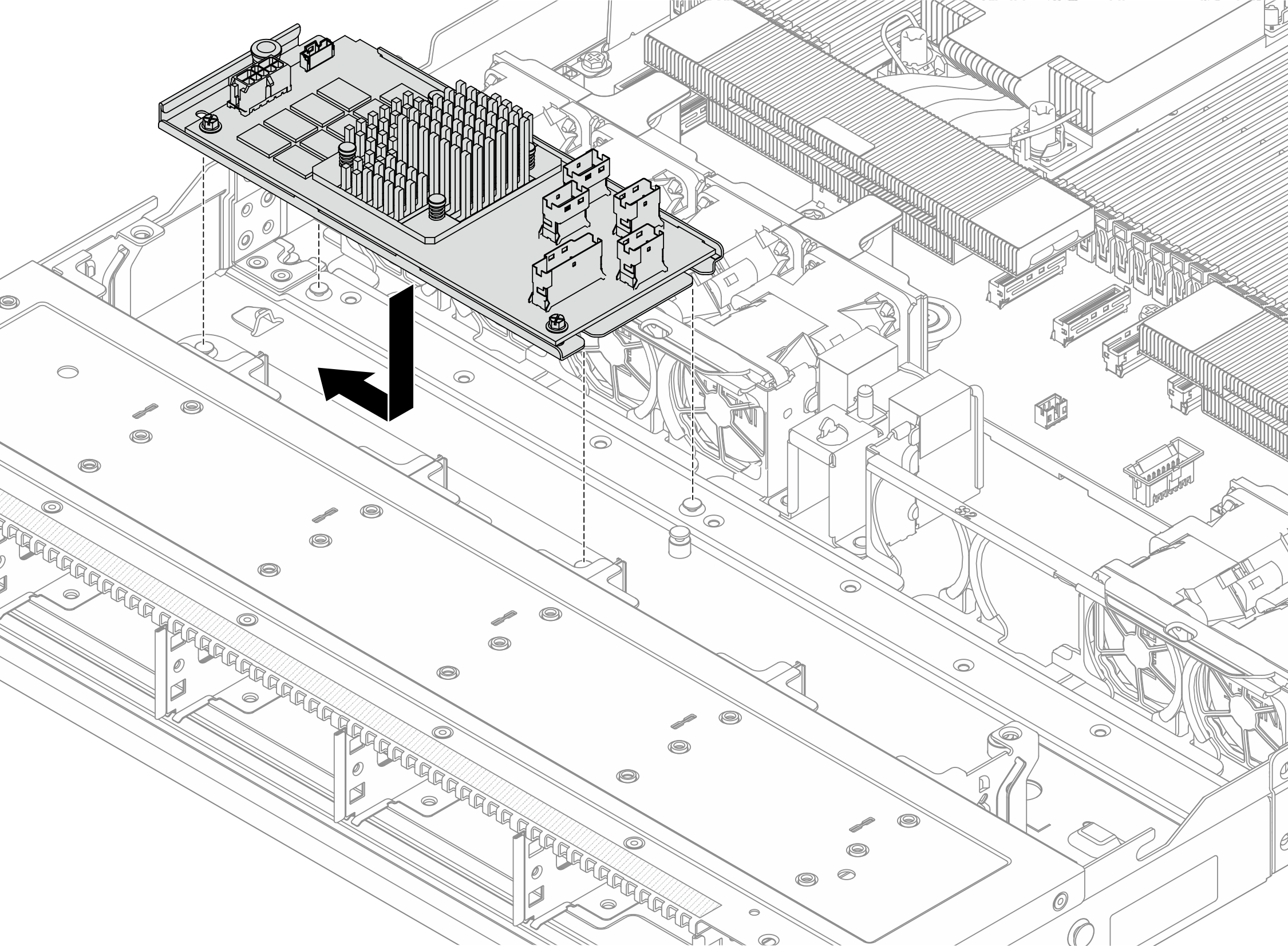

    Figura 1. Instalação do adaptador CFF interno
    internal CFF adapter installation

  3. Conecte os cabos no adaptador RAID interno.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.

Vídeo de demonstração

Assista ao procedimento no YouTube
