내부 CFF 어댑터 설치

다음 정보를 사용하여 내부 CFF 어댑터를 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 정전기에 민감한 부품은 정전기에 노출되지 않도록 설치하기 전까지 정전기 방지 포장재에 넣어 보관하십시오. 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 부품을 다루십시오. 부품을 정전기 방지 표면에 놓으십시오.

절차

  1. 내부 CFF 어댑터가 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 패키지에서 내부 CFF 어댑터를 꺼내 정전기 방지 표면에 놓으십시오.
  2. 트레이의 노치를 섀시의 핀에 맞추고 내부 CFF 어댑터를 내려 놓은 다음 그림과 같이 살짝 밀어 섀시에 고정시킵니다.

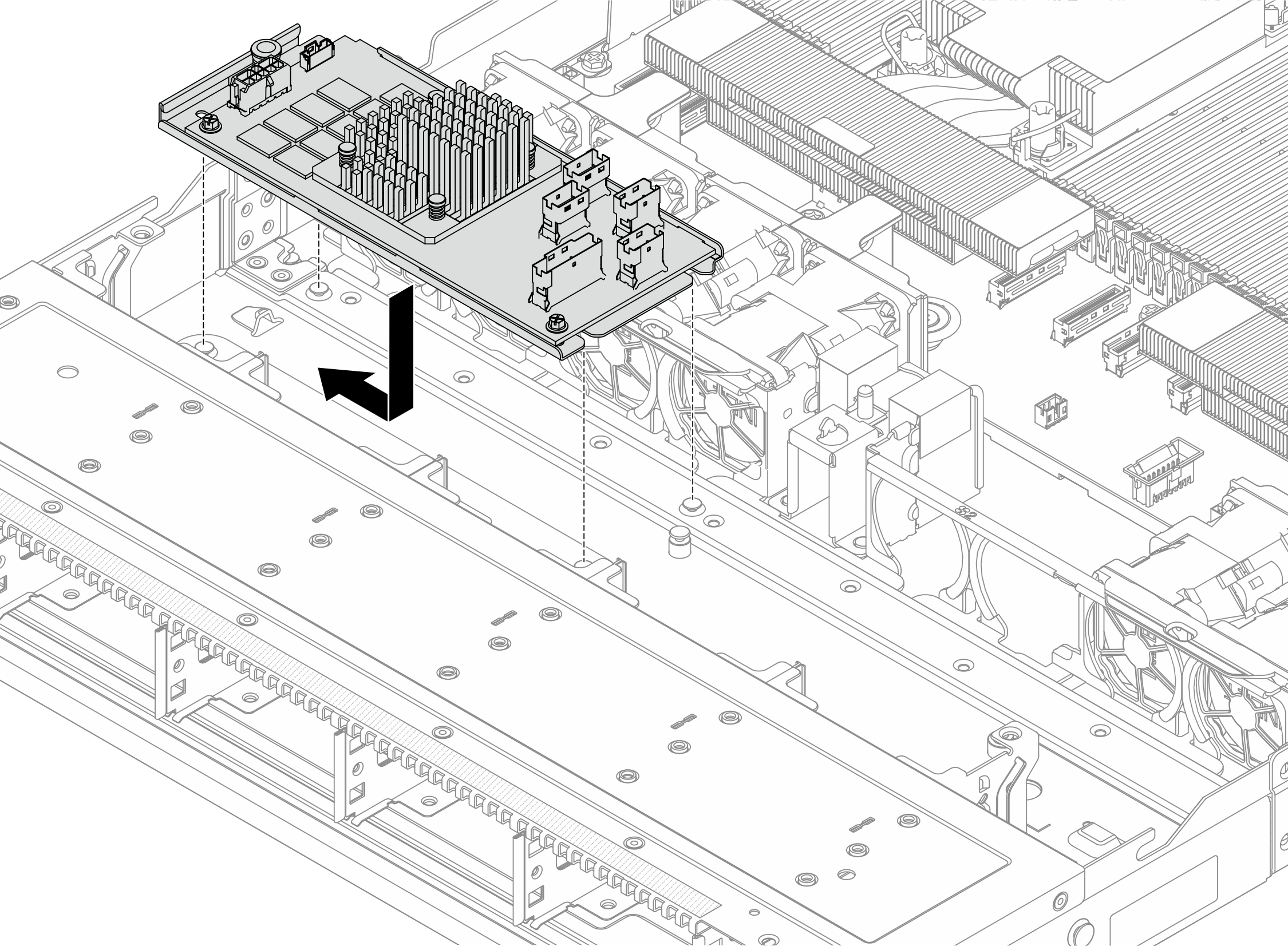

    그림 1. 내부 CFF 어댑터 설치
    internal CFF adapter installation

  3. 내부 RAID 어댑터에 케이블을 연결하십시오.

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

데모 비디오

YouTube에서 절차 시청하기
