卸下系統風扇組

請依照本文資訊,卸下系統風扇組。您可以在未關閉伺服器電源的情況下拆卸熱抽換風扇,這有助於避免造成重大的系統作業中斷。

關於此作業

S033
240VA shock hazard
注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能,導致金屬液化、燃燒或兩者同時發生。

S017
moving parts
注意
附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感零件保存在防靜電保護袋中,直到安裝時才取出,以避免暴露於靜電之中,使用靜電放電腕帶或其他接地系統處理零件。將零件放在防靜電表面上。

程序

  1. 卸下上蓋。請參閱卸下上蓋
  2. 握住系統風扇組兩端的風扇卡榫,小心提起系統風扇組,使其脫離伺服器。

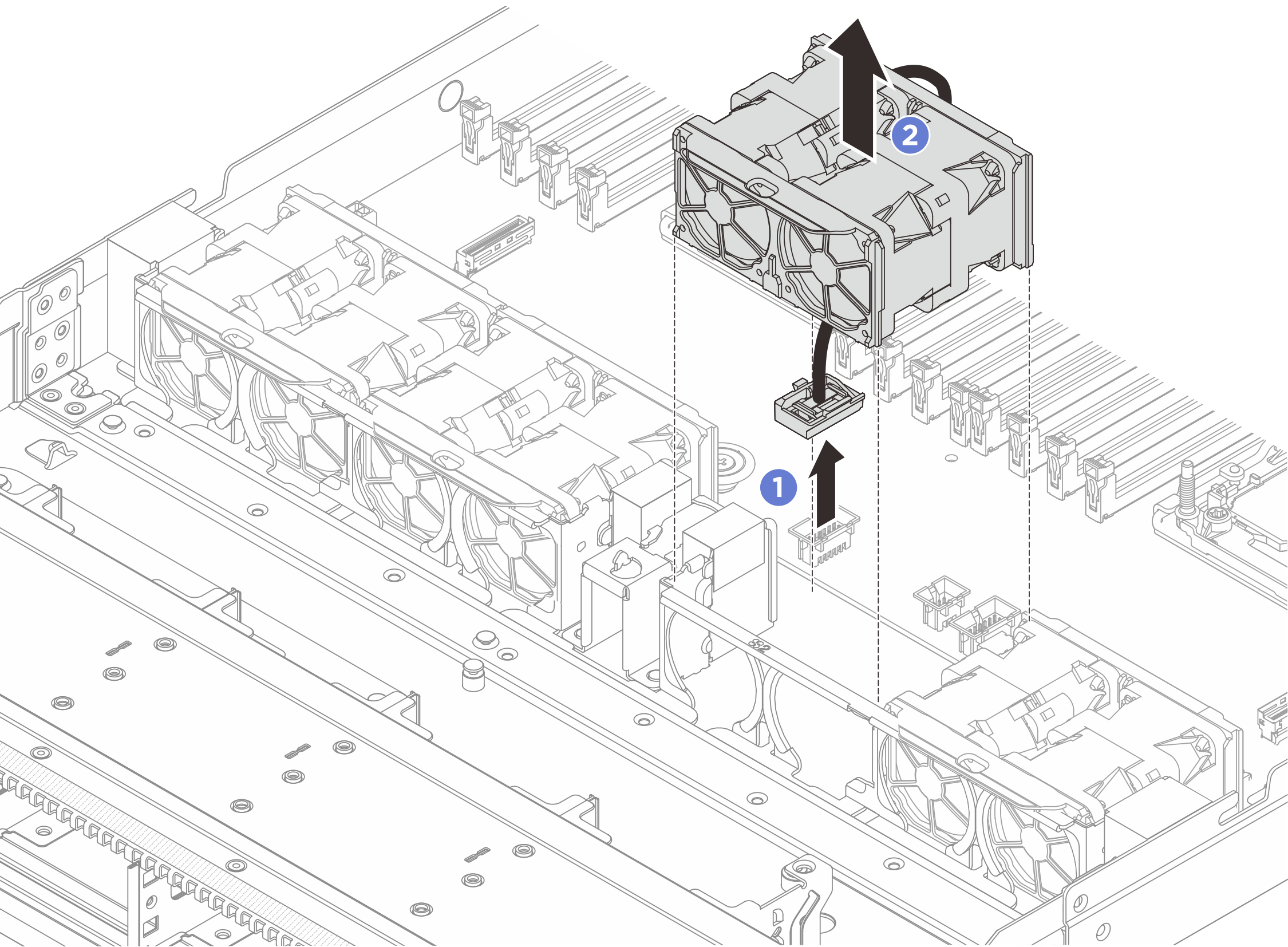

    圖 1. 卸下系統風扇組
    System fan-pack removal

在您完成之後

  1. 安裝新的系統風扇組,或安裝風扇填充板以蓋住該位置。請參閱安裝系統風扇組

  2. 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。

示範影片

觀看 YouTube 上的程序
