Retrait d’un kit de ventilateur système

Les informations ci-après vous indiquent comment retirer un kit de ventilateur système. Vous pouvez retirer un ventilateur remplaçable à chaud sans mettre le serveur hors tension, et éviter ainsi une interruption importante du fonctionnement du système.

À propos de cette tâche

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

S017

ATTENTION

Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Pour plus d’informations, voir Mise hors tension du serveur.

• Conservez les pièces sensibles à l’électricité statique dans des emballages anti-statiques jusqu’à leur installation afin d’éviter toute exposition à l’électricité statique. Manipulez les pièces à l’aide d’un bracelet anti-statique ou d’autres systèmes de mise à la terre. Placez les unités sur une surface de protection électrostatique.

Procédure

1. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
2. Retirez le pack ventilateur.

   • Saisissez les pattes du ventilateur aux deux extrémités du kit de ventilateur système et soulevez-le délicatement du serveur pour le retirer.

     Figure 1. Retrait du kit de ventilateur système



   • Pour retirer le kit de ventilateur système pour Compute Complex Neptune Core Module :

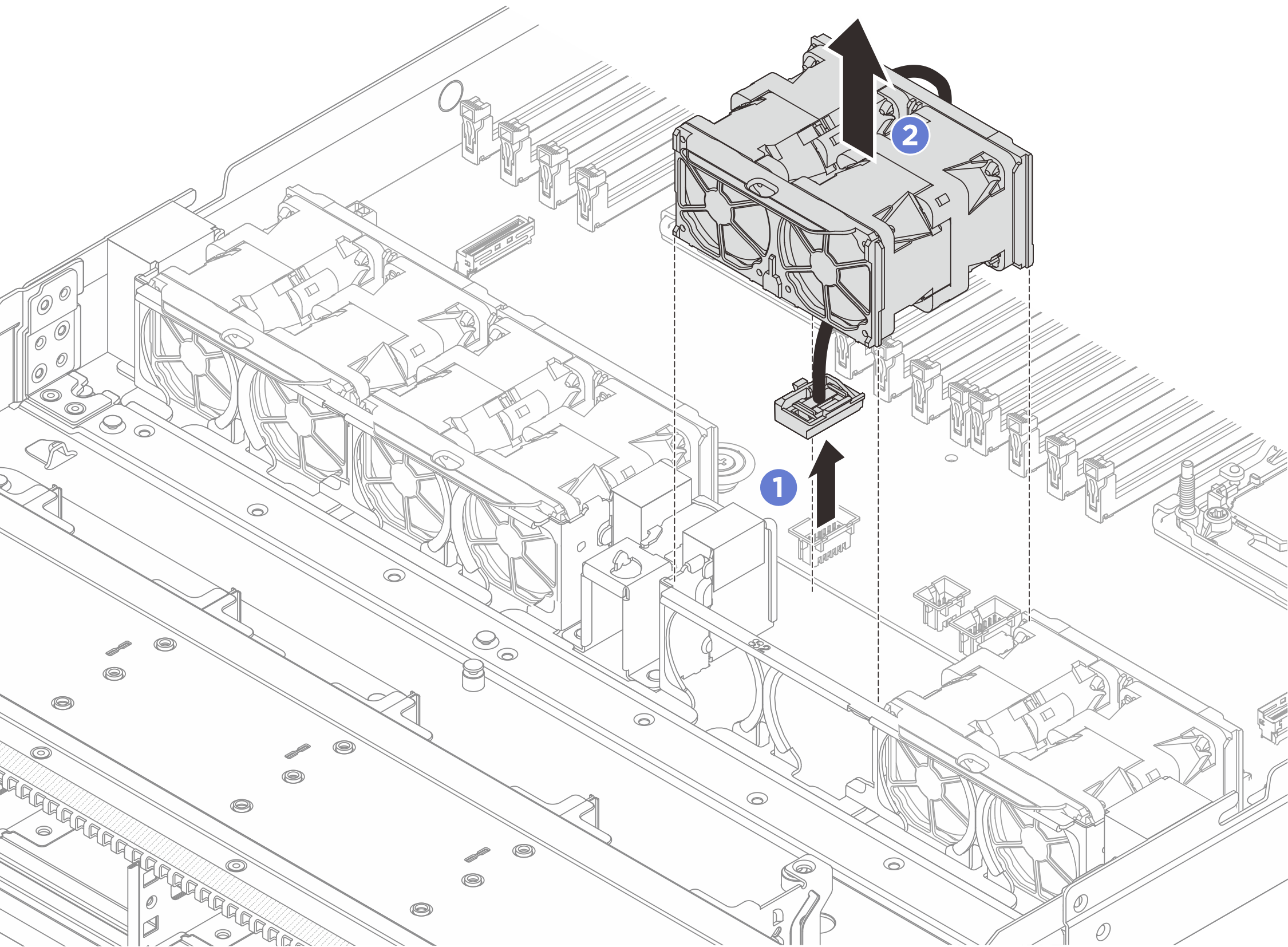

     Figure 2. Retrait du kit de ventilateur système pour Compute Complex Neptune Core Module



     1. Débranchez le câble du kit de ventilateur système.

     2. Saisissez les pattes du ventilateur aux deux extrémités du kit de ventilateur système et soulevez-le délicatement du serveur pour le retirer.
