システム・ファン・パックの取り外し

システム・ファン・パックを取り外すには、この情報を使用してください。ホット・スワップ・ファンはサーバーの電源をオフにせずに取り外しを行うことができるため、システムの動作に重大な中断が発生しないようにするのに役立ちます。

このタスクについて

S033
240VA shock hazard
注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

S017
moving parts
注意
ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすい部品は、静電気にさらされないように、取り付け時まで帯電防止パッケージに入れて保管してください。静電気放電用リスト・ストラップなどの接地システムを使用して部品を取り扱ってください。部品は帯電防止板に置いてください。

手順

  1. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
  2. システム・ファン・パックの両端にあるファン・タブをつかみ、システム・ファン・パックを慎重に持ち上げてサーバーから取り出します。

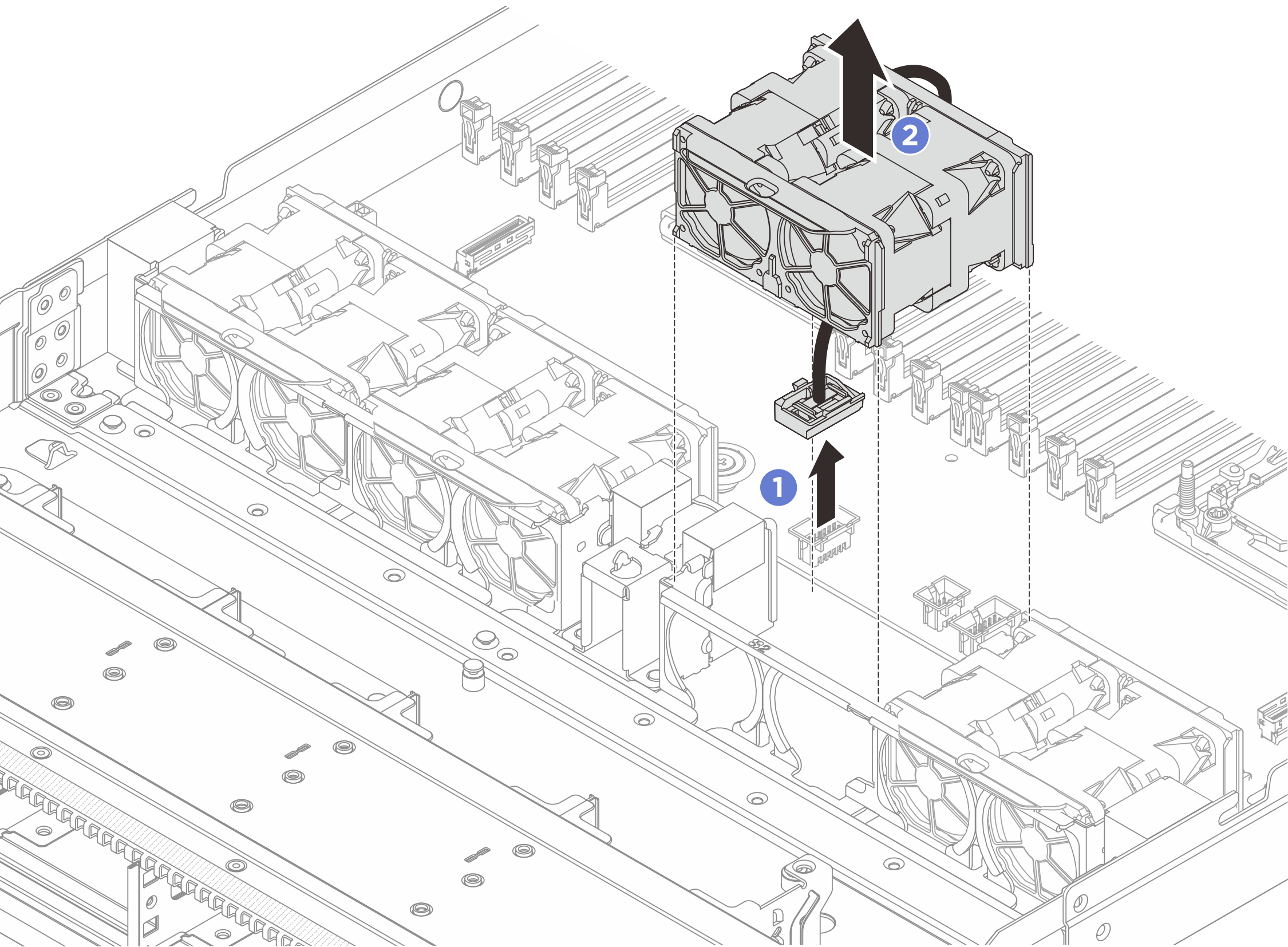

    図 1. システム・ファン・パックの取り外し
    System fan-pack removal

完了したら

  1. 新しいシステム・ファン・パックまたはその場所を覆うファン・フィラーを取り付けます。システム・ファン・パックの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

デモ・ビデオ

YouTube の手順を参照してください。
