システム・ファン・パックの取り付け
システム・ファン・パックを取り付けるには、この情報を使用してください。ホット・スワップ・ファンはサーバーの電源をオフにせずに取り付けを行うことができるため、システムの動作に重大な中断が発生しないようにするのに役立ちます。
このタスクについて
S033
注意
危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。
S017
注意
ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすい部品は、静電気にさらされないように、取り付け時まで帯電防止パッケージに入れて保管してください。静電気放電用リスト・ストラップなどの接地システムを使用して部品を取り扱ってください。部品は帯電防止板に置いてください。
手順
システム・ファン・パックを取り付けます。
ファンの 4 つの角をファン・パック・ソケットに合わせて押し下げます。
注ファンの取り付けが 温度規則に適合していることを確認します。

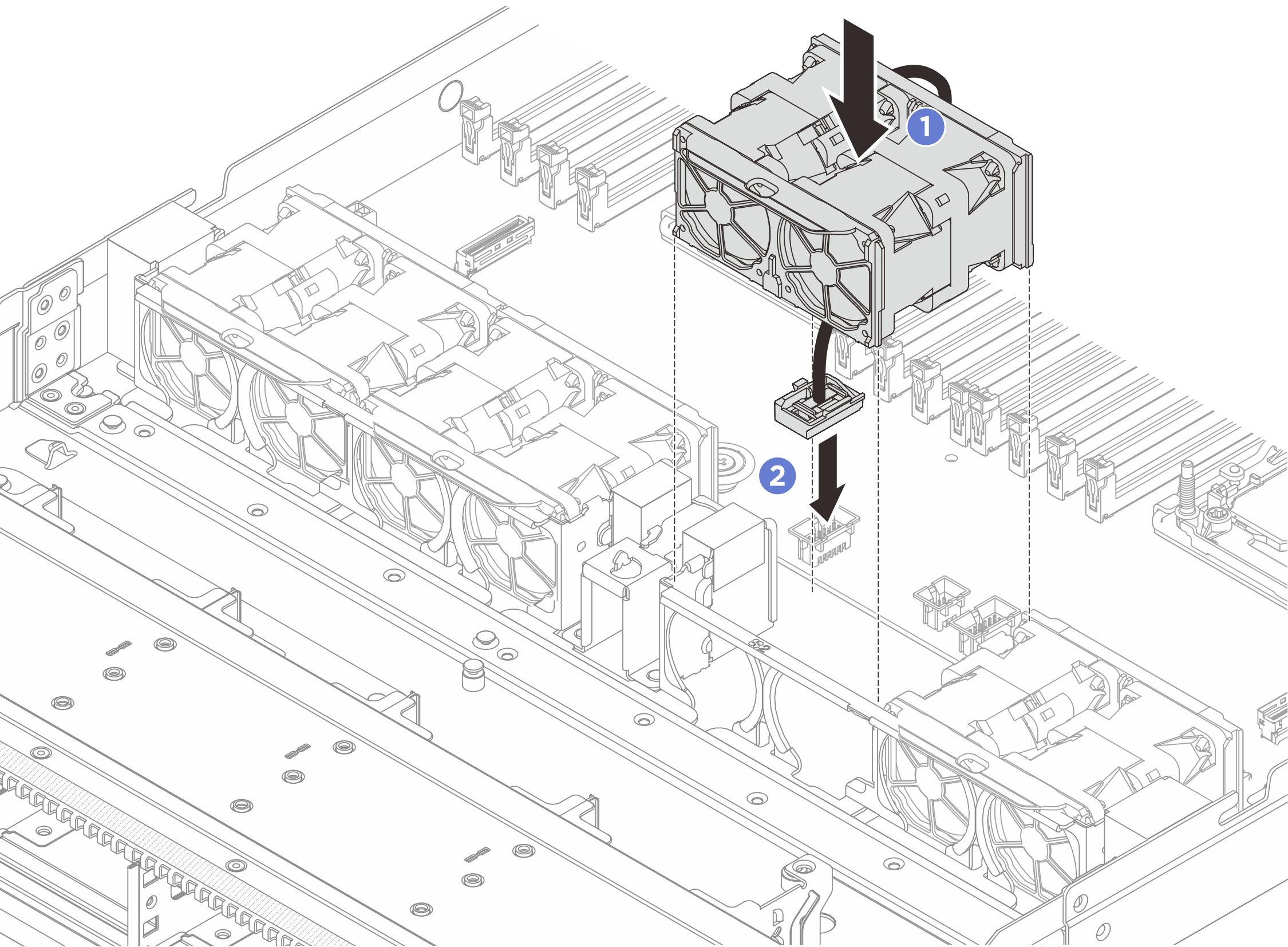

図 1. システム・ファン・パックの取り付け
Compute Complex Neptune Core Module のシステム・ファン・パックを取り付けるには:
図 2. Compute Complex Neptune Core Module のシステム・ファン・パックの取り付け
ファンの 4 つの角をファン・パック・ソケットに合わせて押し下げます。
システム・ファン・パックのケーブルを接続します。
