安裝系統風扇組

請依照本文資訊,安裝系統風扇組。您可以在未關閉伺服器電源的情況下安裝熱抽換風扇,這有助於避免造成重大的系統作業中斷。

關於此作業

S033
240VA shock hazard
注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能,導致金屬液化、燃燒或兩者同時發生。

S017
moving parts
注意
附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感零件保存在防靜電保護袋中,直到安裝時才取出,以避免暴露於靜電之中,使用靜電放電腕帶或其他接地系統處理零件。將零件放在防靜電表面上。

程序

安裝系統風扇組。
  • 將風扇的四個角對齊風扇組插槽,然後放下。

    確保風扇的安裝符合散熱規則

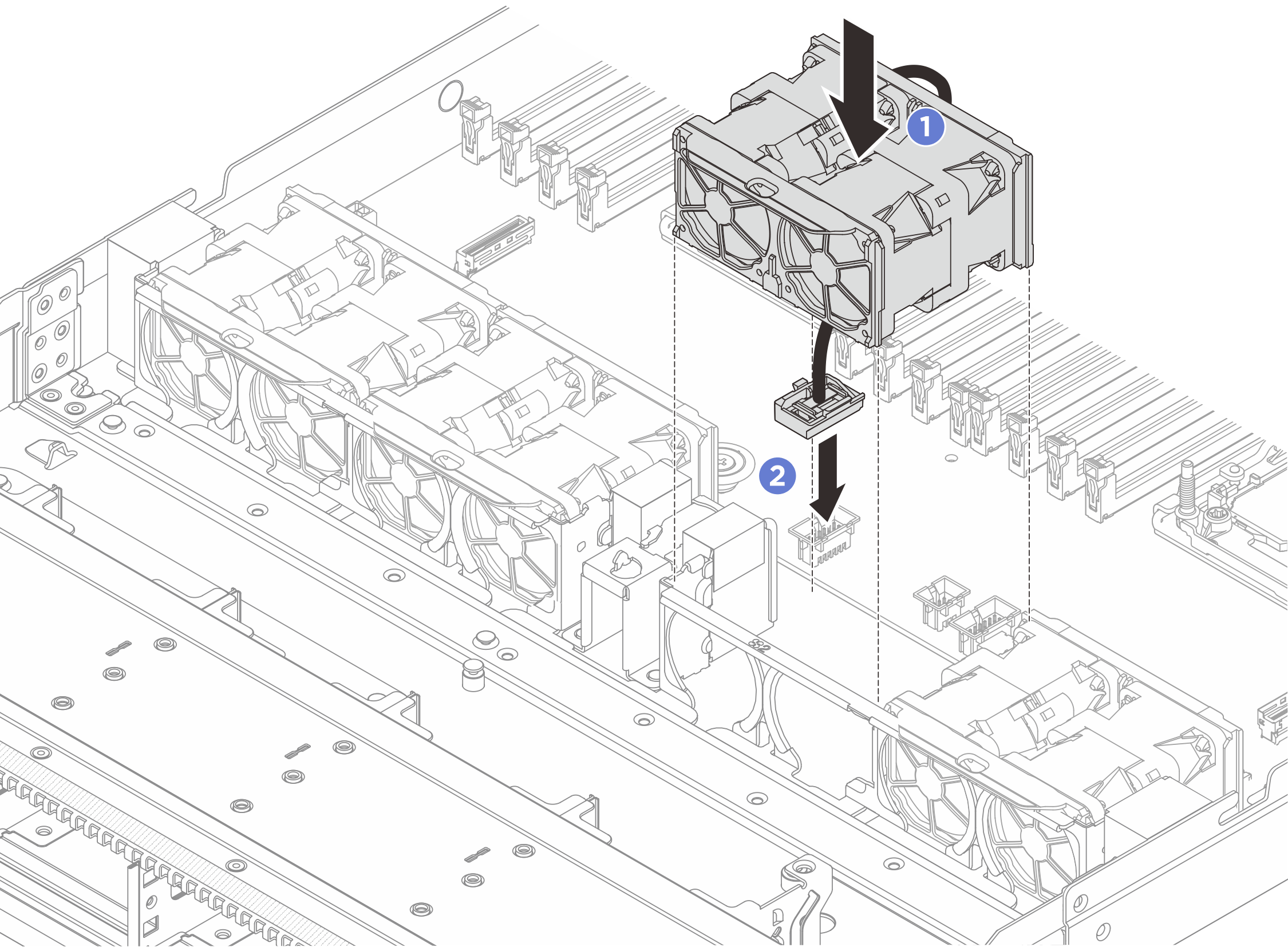

    圖 1. 安裝系統風扇組
    System fan-pack installation
  • 若要安裝 Compute Complex Neptune Core Module 的系統風扇組:

    圖 2. 安裝 Compute Complex Neptune Core Module 的系統風扇組
    System fan-pack installation for Compute Complex Neptune Core Module
    1. 將風扇的四個角對齊風扇組插槽,然後放下。

    2. 連接系統風扇組的纜線。

在您完成之後

完成零件更換請參閱完成零件更換

示範影片

觀看 YouTube 上的程序
