安装系统风扇组

按以下信息安装系统风扇组。不必关闭服务器电源即可安装热插拔风扇,这样可帮助您避免系统运行出现重大中断。

关于本任务

S033
240VA shock hazard
警告

当前能级可能构成危险。电压已达到危险等级,如发生金属性短路,可能因热量释放而造成金属喷溅和/或烧伤。

S017
moving parts
警告
附近有危险的活动扇叶。请勿用手指或身体其他部位与其接触。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 对于容易被静电损坏的部件,安装前请将其放在防静电包装中,以免受到静电损害。操作这些部件时,请使用静电释放腕带或其他接地系统。将部件放在防静电平面上。

过程

安装系统风扇组。
  • 将风扇的四个角与风扇组插槽的四个角对齐并将其放下。

    确保风扇安装符合散热规则

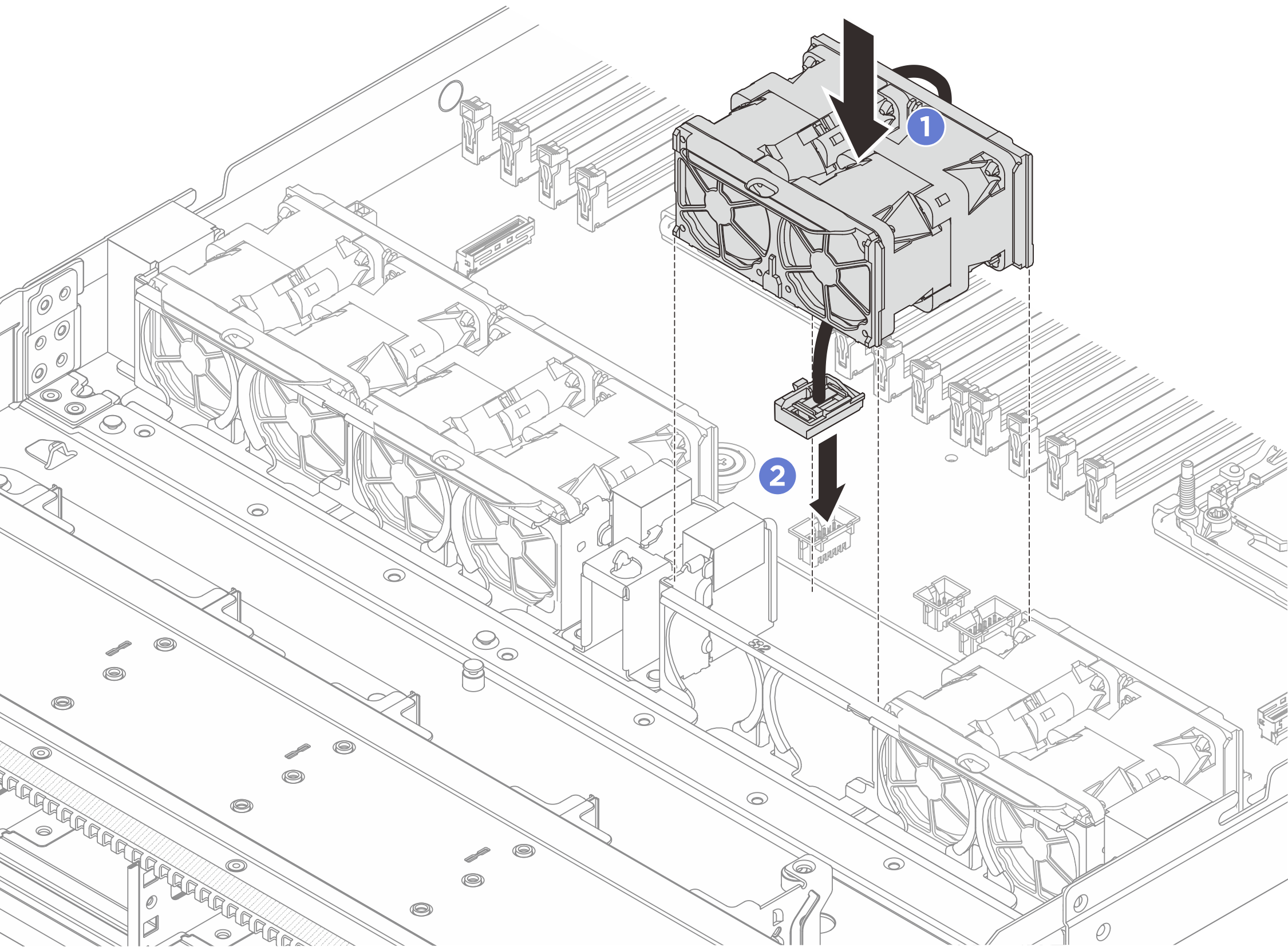

    图 1. 安装系统风扇组
    System fan-pack installation
  • 要安装 Compute Complex Neptune Core Module 的系统风扇组,请执行以下操作:

    图 2. 安装 Compute Complex Neptune Core Module 的系统风扇组
    System fan-pack installation for Compute Complex Neptune Core Module
    1. 将风扇的四个角与风扇组插槽的四个角对齐并将其放下。

    2. 连接系统风扇组的线缆。

完成之后

完成部件更换。请参阅完成部件更换

演示视频

在 YouTube 上观看操作过程
