Installazione di un fan-pack di sistema

Utilizzare queste informazioni per installare un fan-pack di sistema. È possibile installare una ventola hot-swap senza spegnere il server, evitando così interruzioni significative del funzionamento del sistema.

Informazioni su questa attività

S033
240VA shock hazard
Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

S017
moving parts
Avvertenza
Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Tenere le parti sensibili all'elettricità statica negli involucri antistatici fino all'installazione per evitare l'esposizione all'elettricità statica. Maneggiare le parti con un cinturino da polso di scaricamento elettrostatico o un altro sistema di messa a terra. Posizionare le parti su una superficie antistatica.

Procedura

Installare il fan-pack di sistema. Allineare i quattro angoli della ventola al socket del fan-pack e abbassarla.
Nota

Verificare che l'installazione della ventola sia conforme alle Regole termiche.

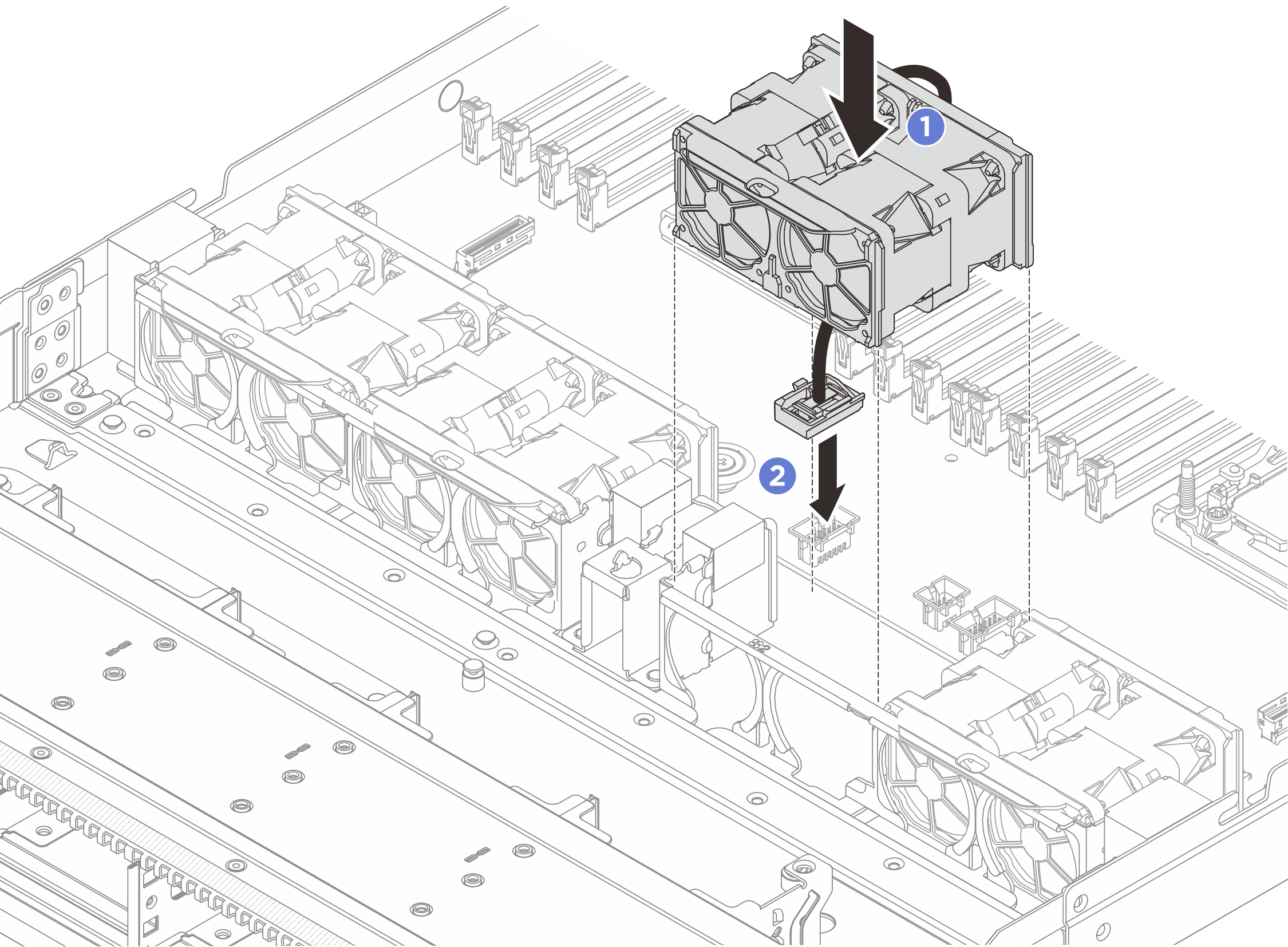

Figura 1. Installazione del fan-pack di sistema
System fan-pack installation

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

Video dimostrativo

Guardare la procedura su YouTube
