Установка блока вентиляторов компьютера

Ниже приведены сведения по установке блока вентиляторов компьютера. Оперативно заменяемый вентилятор можно установить, не выключая сервер, что помогает избежать продолжительного перерыва в работе системы.

Об этой задаче

S033
240VA shock hazard
ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

S017
moving parts
ОСТОРОЖНО
Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Храните компоненты, чувствительные к статическому электричеству, в антистатических упаковках до момента установки, чтобы предотвратить воздействие на них статического электричества. При работе с компонентами используйте антистатический браслет или другие системы заземления. Размещайте компоненты на антистатической поверхности.

Процедура

Установите блок вентиляторов компьютера.
  • Совместите четыре угла блока вентиляторов с гнездом для этого блока и вставьте блок в гнездо.

    Прим.

    Убедитесь, что при установке вентилятора соблюдаются следующие правила: Правила в отношении температуры.

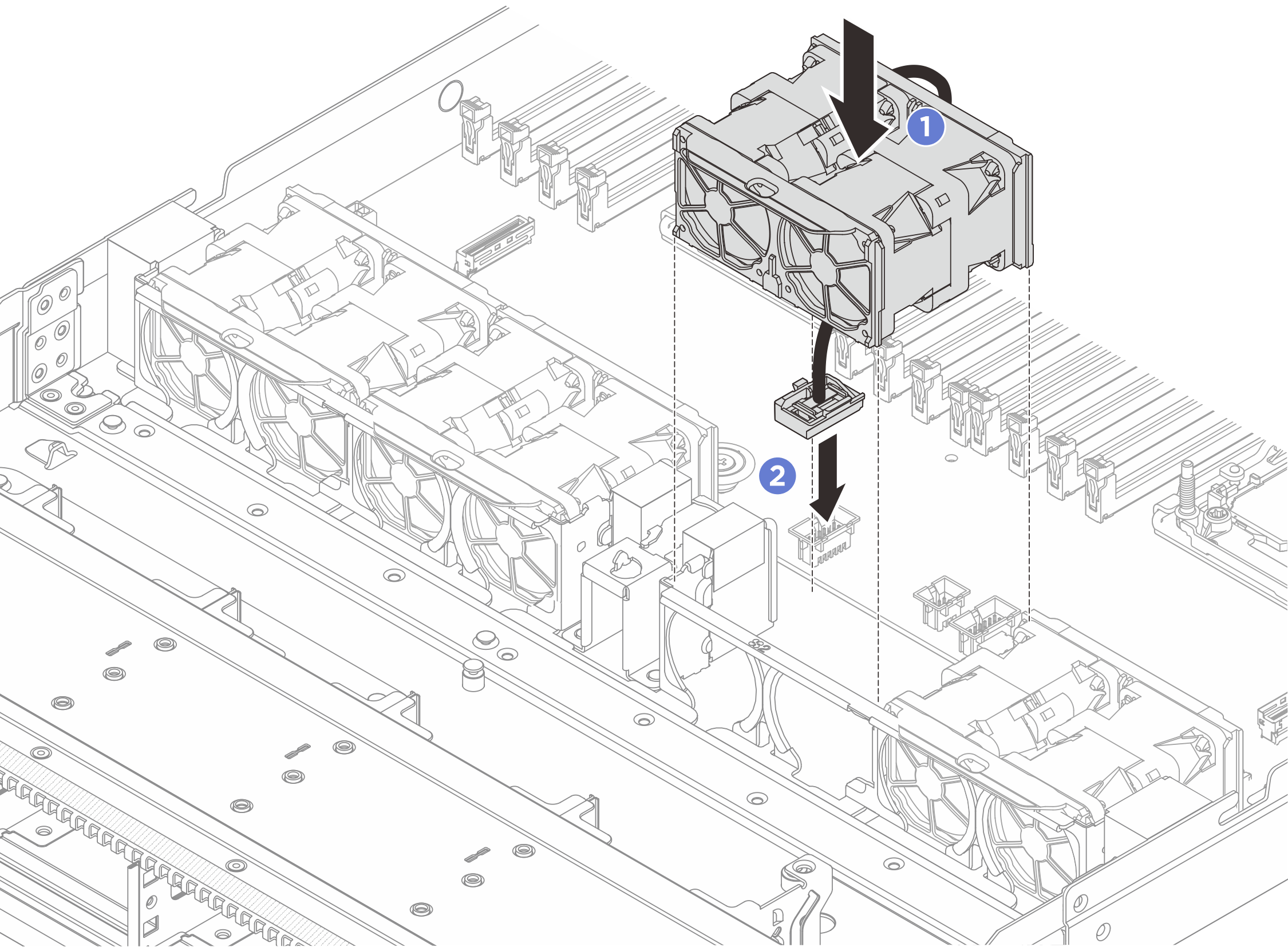

    Рис. 1. Установка блока вентиляторов компьютера
    System fan-pack installation
  • Чтобы установить блок вентиляторов компьютера для Compute Complex Neptune Core Module:

    Рис. 2. Установка блока вентиляторов компьютера для Compute Complex Neptune Core Module
    System fan-pack installation for Compute Complex Neptune Core Module
    1. Совместите четыре угла блока вентиляторов с гнездом для этого блока и вставьте блок в гнездо.

    2. Подключите кабель блока вентиляторов компьютера.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
