Instalación de un paquete de ventiladores del sistema

Utilice esta información para instalar un paquete de ventiladores del sistema. Puede instalar un ventilador de intercambio en caliente sin apagar el servidor, lo cual ayuda significativamente a evitar la interrupción en el funcionamiento del sistema.

Acerca de esta tarea

S033
240VA shock hazard
PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

S017
moving parts
PRECAUCIÓN
Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaje con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Mantenga las piezas sensibles a la electricidad estática en sus envases antiestáticos hasta la instalación para evitar la exposición a la estática. Manipule las piezas con una muñequera antiestática u otros sistemas de conexión a tierra. Coloque las piezas en una superficie antiestática.

Procedimiento

Instale el paquete de ventiladores del sistema.
  • Alinee las cuatro esquinas del ventilador al zócalo del paquete de ventiladores y póngalo a un lado.

    Nota

    Asegúrese de que la instalación del ventilador cumpla con Reglas térmicas.

    Figura 1. Instalación del paquete de ventiladores del sistema
    System fan-pack installation
  • Para instalar el paquete de ventiladores del sistema para Compute Complex Neptune Core Module:

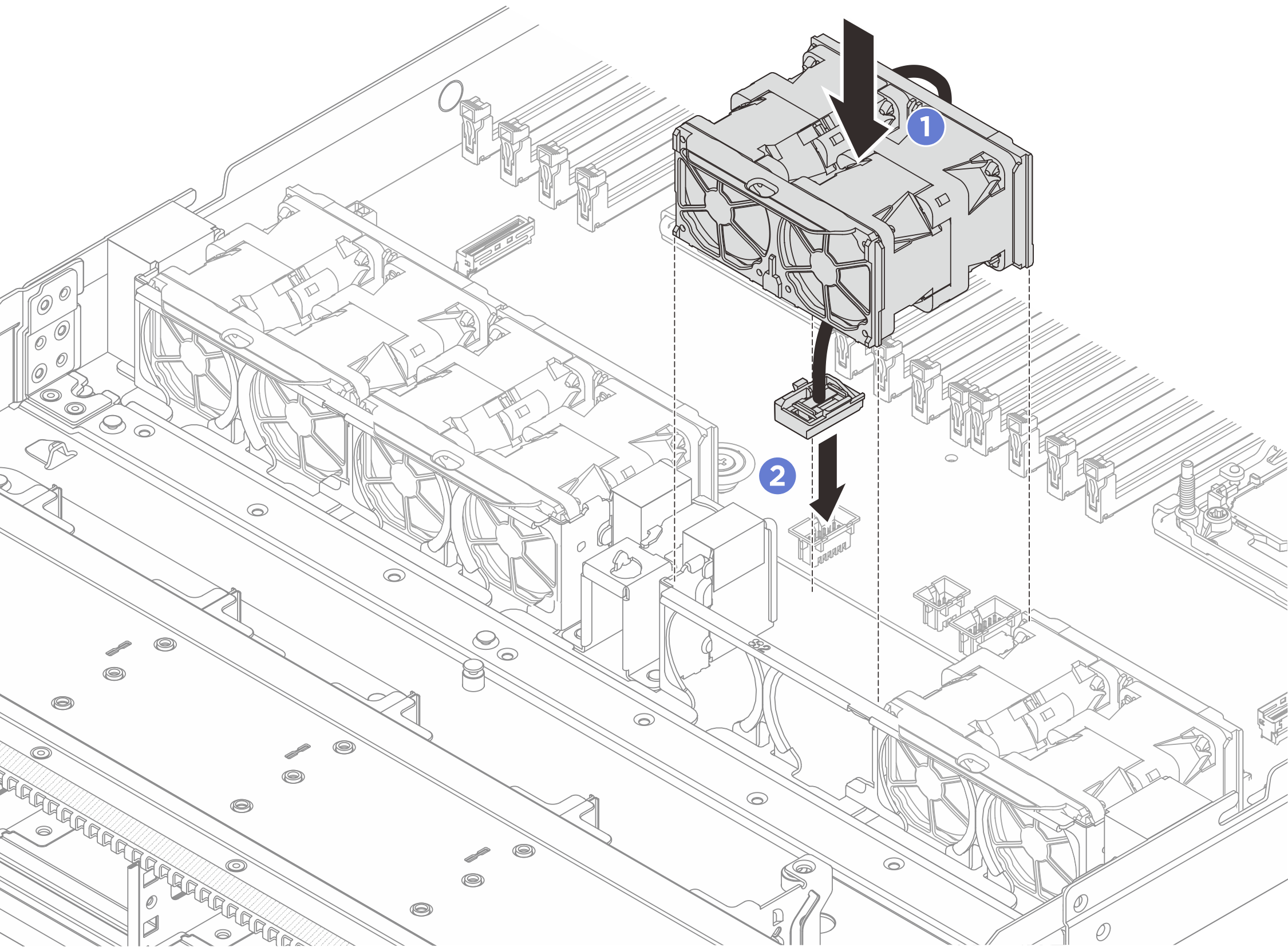

    Figura 2. Instalación del paquete de ventiladores del sistema para Compute Complex Neptune Core Module
    System fan-pack installation for Compute Complex Neptune Core Module
    1. Alinee las cuatro esquinas del ventilador al zócalo del paquete de ventiladores y póngalo a un lado.

    2. Conecte el cable del paquete de ventiladores del sistema.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
