Installation d’un kit de ventilateur système

Les informations suivantes vous indiquent comment installer un kit de ventilateur système. Vous pouvez installer un ventilateur remplaçable à chaud sans mettre le serveur hors tension, et éviter ainsi une interruption importante du fonctionnement du système.

À propos de cette tâche

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

S017

ATTENTION

Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.

Avertissement

• Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou d’autres systèmes de mise à la terre.

Procédure

1. Mettez l’emballage anti-statique contenant le kit de ventilateur système en contact avec une zone extérieure non peinte du serveur. Ensuite, sortez le kit de ventilateur système de son emballage et posez-le sur une surface de protection électrostatique.
   Remarque

   Assurez-vous que l’installation du ventilateur est conforme aux Ensure that fan installation meets Règles thermiques.

2. Installez le kit de ventilateur système. Alignez les quatre coins du ventilateur sur le connecteur du kit de ventilateur, puis installez-le.

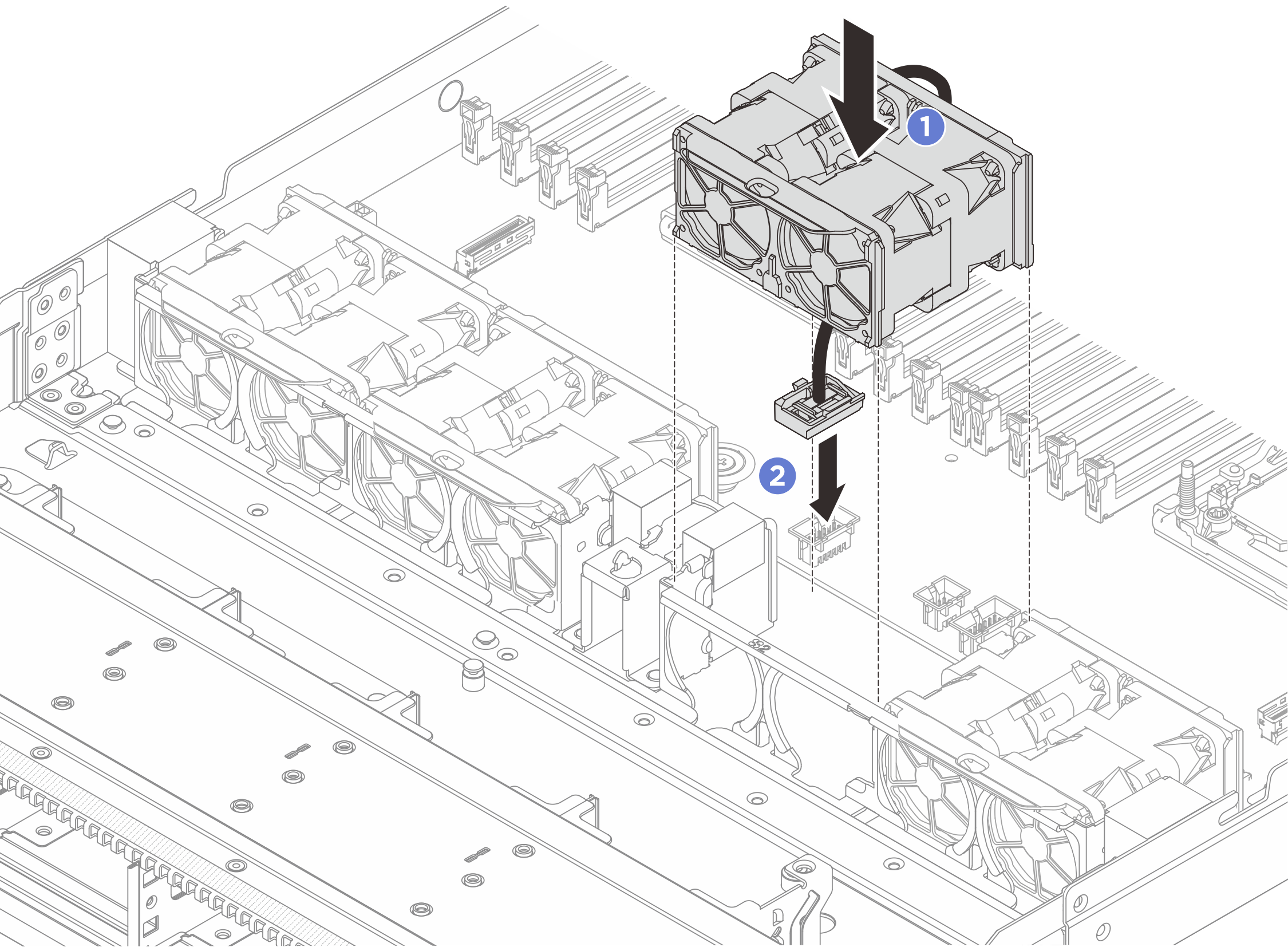

   Figure 1. Installation du kit de ventilateur système
