Installazione del backplane dell'unità anteriore da 2,5"

Utilizzare queste informazioni per installare il backplane per quattro, otto o dieci unità hot-swap da 2,5".

Informazioni su questa attività

Di seguito viene illustrato come installare il backplane per dieci unità hot-swap da 2,5". Con la stessa procedura è possibile installare il backplane per quattro oppure otto unità hot-swap da 2,5".

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene il backplane con una superficie non verniciata esterna al server. Estrarre quindi il backplane dalla confezione e collocarlo su una superficie antistatica.
  2. Allineare i due piedini sul backplane ai fori corrispondenti sullo chassis.

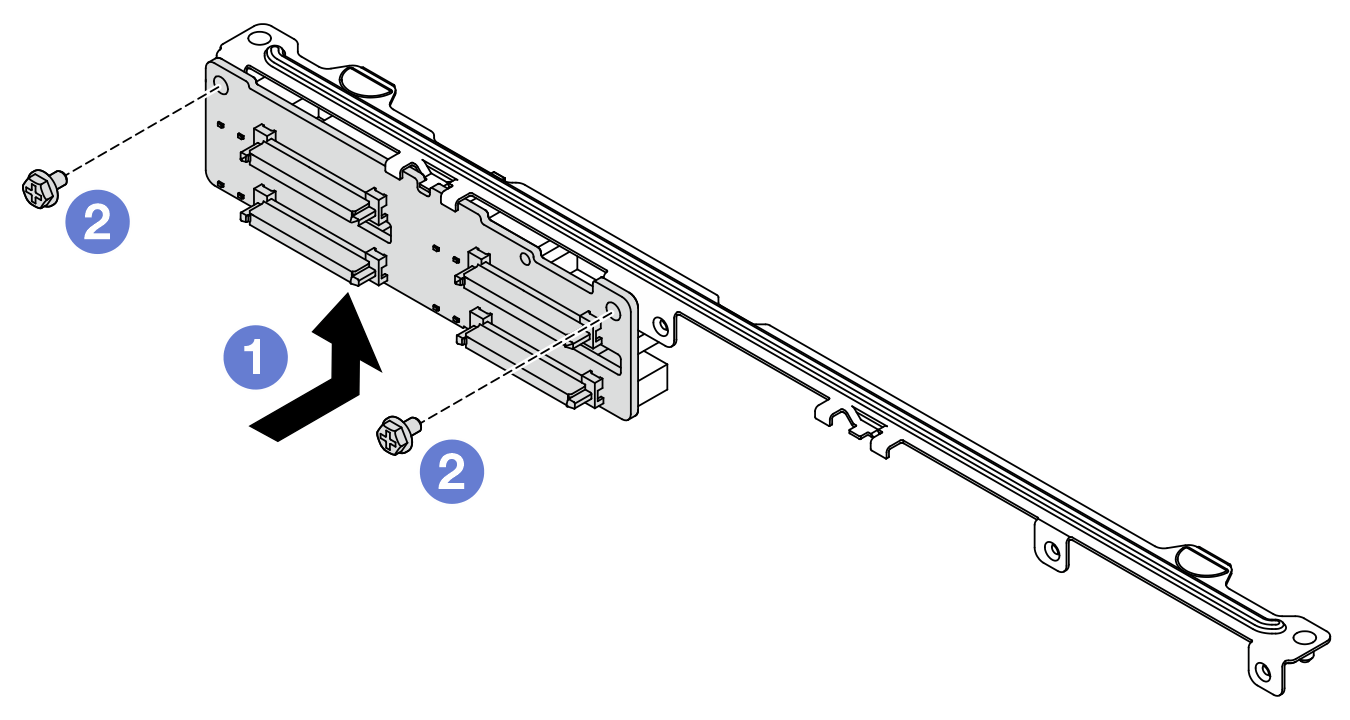

    Figura 1. Installazione del backplane per dieci unità hot-swap da 2,5"
    Installation of backplane for ten 2.5'' hot-swap drives
  3. Abbassare il backplane nello chassis. Verificare che i piedini passino attraverso i fori e che il backplane sia posizionato correttamente.
  4. Collegare i cavi al backplane. Vedere Instradamento dei cavi interni. Se i connettori dei cavi dispongono di cappucci antipolvere, assicurarsi di rimuoverli prima di effettuare il collegamento.

Dopo aver terminato

  1. Reinstallare tutte le unità e i relativi elementi di riempimento nei vani delle unità. Vedere Installazione di un'unità hot-swap da 2,5"/3,5".

  2. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

Video dimostrativo

Guardare la procedura su YouTube
