Instradamento dei cavi interni

Consultare questa sezione per eseguire l'instradamento dei cavi per componenti specifici.

Nota

Attenersi alle linee guida riportate di seguito per il collegare i cavi.

Spegnere il server prima di collegare o scollegare i cavi interni.
Vedere la documentazione fornita con qualunque dispositivo esterno per ulteriori istruzioni di cablaggio. Potrebbe risultare più semplice inserire i cavi prima di collegare i dispositivi al server.
Gli identificatori di alcuni cavi sono stampati sui cavi forniti con il server e con i dispositivi opzionali. Utilizzare tali identificatori per collegare i cavi ai connettori corretti.
Verificare che il cavo non sia schiacciato e non copra alcun connettore né ostruisca i componenti dell'assieme della scheda di sistema.
Assicurarsi che i cavi pertinenti passino attraverso gli appositi fermacavi.
Se il cavo da instradare passa attraverso le pareti con cavi, assicurarsi che i fermacavi in spugna siano in posizione aperta.

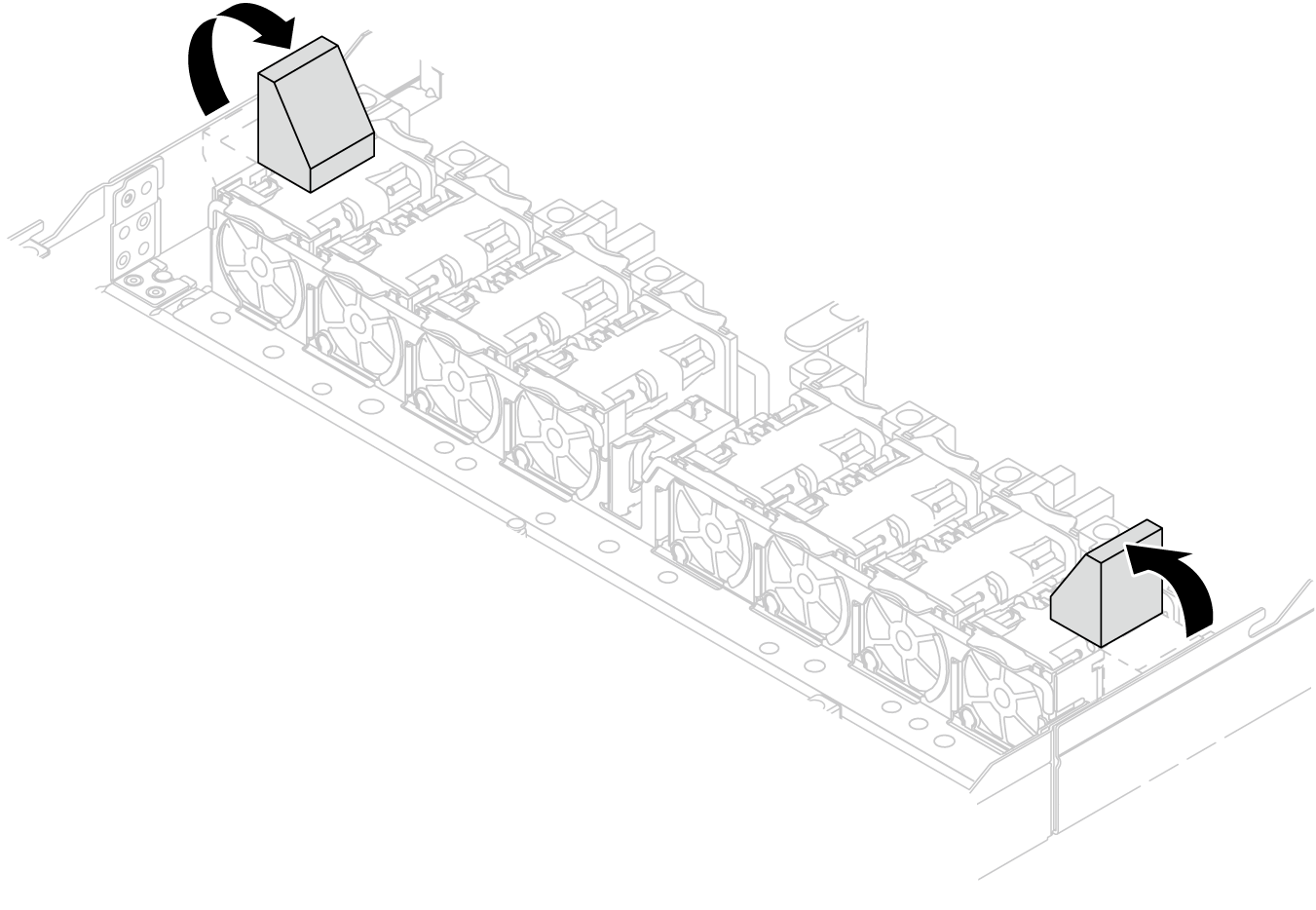

Figura 1. Apertura dei fermacavi in spugna

Attenzione

Attenersi scrupolosamente alle istruzioni riportate di seguito per evitare di danneggiare i socket dei cavi sulla scheda di sistema. Un qualsiasi danno ai socket dei cavi potrebbe richiedere la sostituzione della scheda di sistema.

Collegare i connettori dei cavi verticalmente oppure orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.

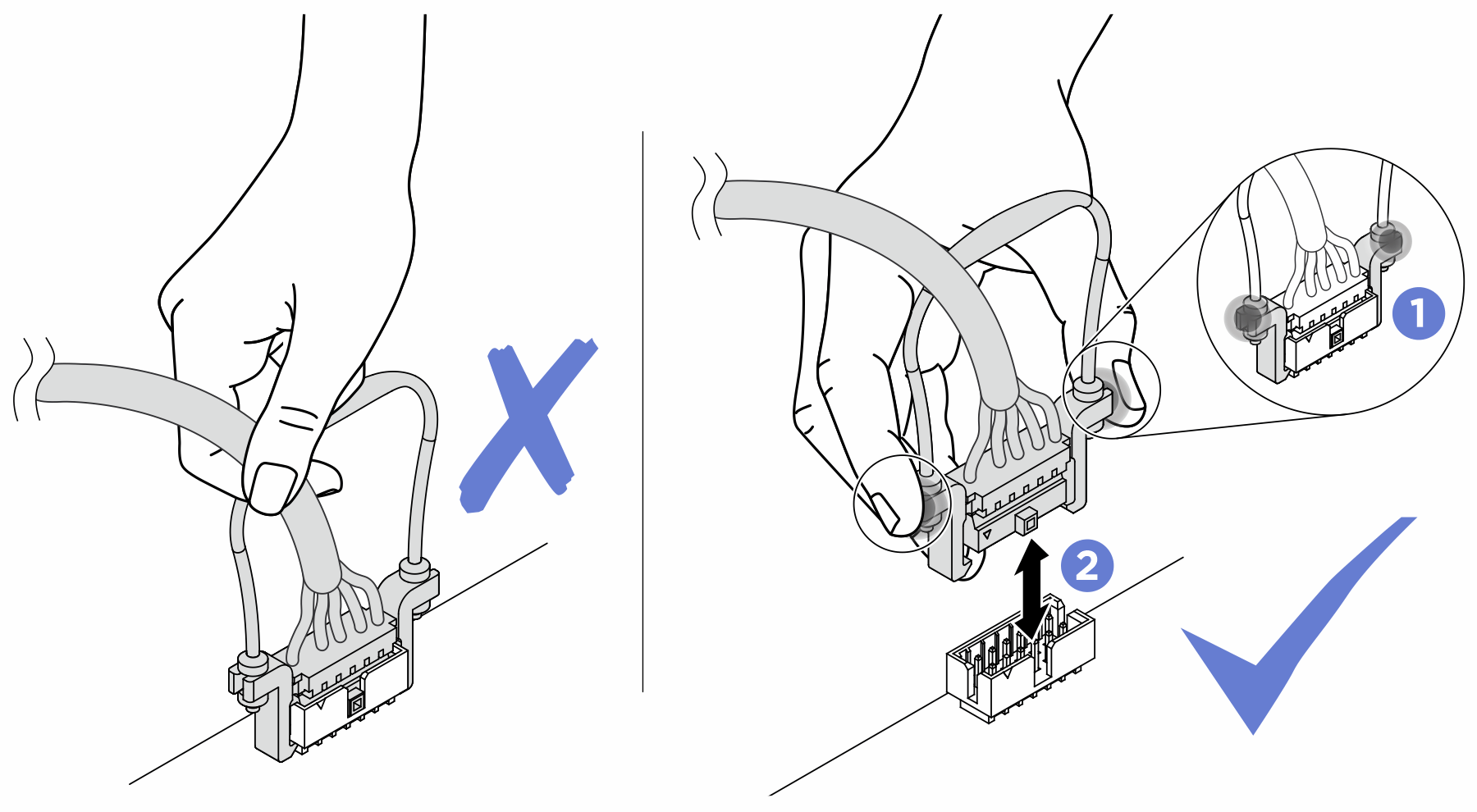

Per scollegare i cavi dalla scheda di sistema, procedere nel modo seguente:
1. Tenere premuti tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi per rilasciare i connettori dei cavi.
2. Rimuovere i connettori dei cavi verticalmente o orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.
  Nota
  I connettori dei cavi potrebbero avere un aspetto diverso da quelli presenti nell'illustrazione, ma la procedura di rimozione è identica.

Nella seguente tabella sono elencate le unità anteriori e il backplane supportati da SR645 V3. Fare clic su √ sulla configurazione specifica per visualizzare l'instradamento dei cavi.

Unità anteriori	Backplane	Raffreddamento a liquido	Un processore	Due processori
4 da 3,5 pollici	4 SAS/SATA da 3,5 pollici		√	√
	4 AnyBay da 3,5 pollici		√	√
	4 U.3 da 3,5 pollici	√	√	√
4 da 2,5 pollici	SAS/SATA a 4 vani da 2,5 pollici	√	√	√
	4 AnyBay da 2,5 pollici			√
	2 NVMe da 2,5 pollici			√
	4 NVMe da 2,5 pollici (Gen 4)	√	√	√
	4 NVMe da 2,5 pollici (Gen 5)	√	√	√
8 da 2,5 pollici	8 SAS/SATA da 2,5 pollici	√	√	√
8 da 2,5 pollici	8 NVMe da 2,5 pollici			√
10 da 2,5 pollici	6 SAS/SATA da 2,5 pollici + 4 NVMe da 2,5 pollici
	6 SAS/SATA da 2,5 pollici + 4 AnyBay da 2,5 pollici (Gen 4)	√	√	√
	6 SAS/SATA da 2,5 pollici + 4 AnyBay da 2,5 pollici (Gen 5)	√	√	√
	6 SAS/SATA da 2,5 pollici + 2 AnyBay da 2,5 pollici + 2 NVMe da 2,5 pollici (Gen 4)	√	√	√
	6 SAS/SATA da 2,5 pollici + 2 AnyBay da 2,5 pollici + 2 NVMe da 2,5 pollici (Gen 5)	√	√	√
	8 da 2,5 pollici/8 U.3 da 2,5 pollici	√	√	√
	10 SAS/SATA da 2,5 pollici	√	√	√
	10 NVMe da 2,5 pollici (Gen 4)	√		√
	10 NVMe da 2,5 pollici (Gen 5)			√
	10 AnyBay da 2,5 pollici (Gen 4)			√
	10 AnyBay da 2,5 pollici (Gen 5)			√
	16 unità EDSFF			√
