內部纜線佈線
請參閱本節，為特定元件進行纜線佈線。
註
連接纜線時，請遵循以下準則：
連接或拔除任何內部纜線之前，先關閉伺服器。
如需其他纜線安裝指示，請參閱任何外部裝置隨附的文件。將裝置連接到伺服器之前拉設纜線，可能會比較容易。
某些纜線的纜線 ID 印製在伺服器和選配裝置隨附的纜線上。使用這些 ID 將纜線連接到正確的接頭。
請確定纜線未受到擠壓，且未蓋住任何接頭或防礙主機板組件上的任何元件。
請確定相關纜線有穿過纜線夾。

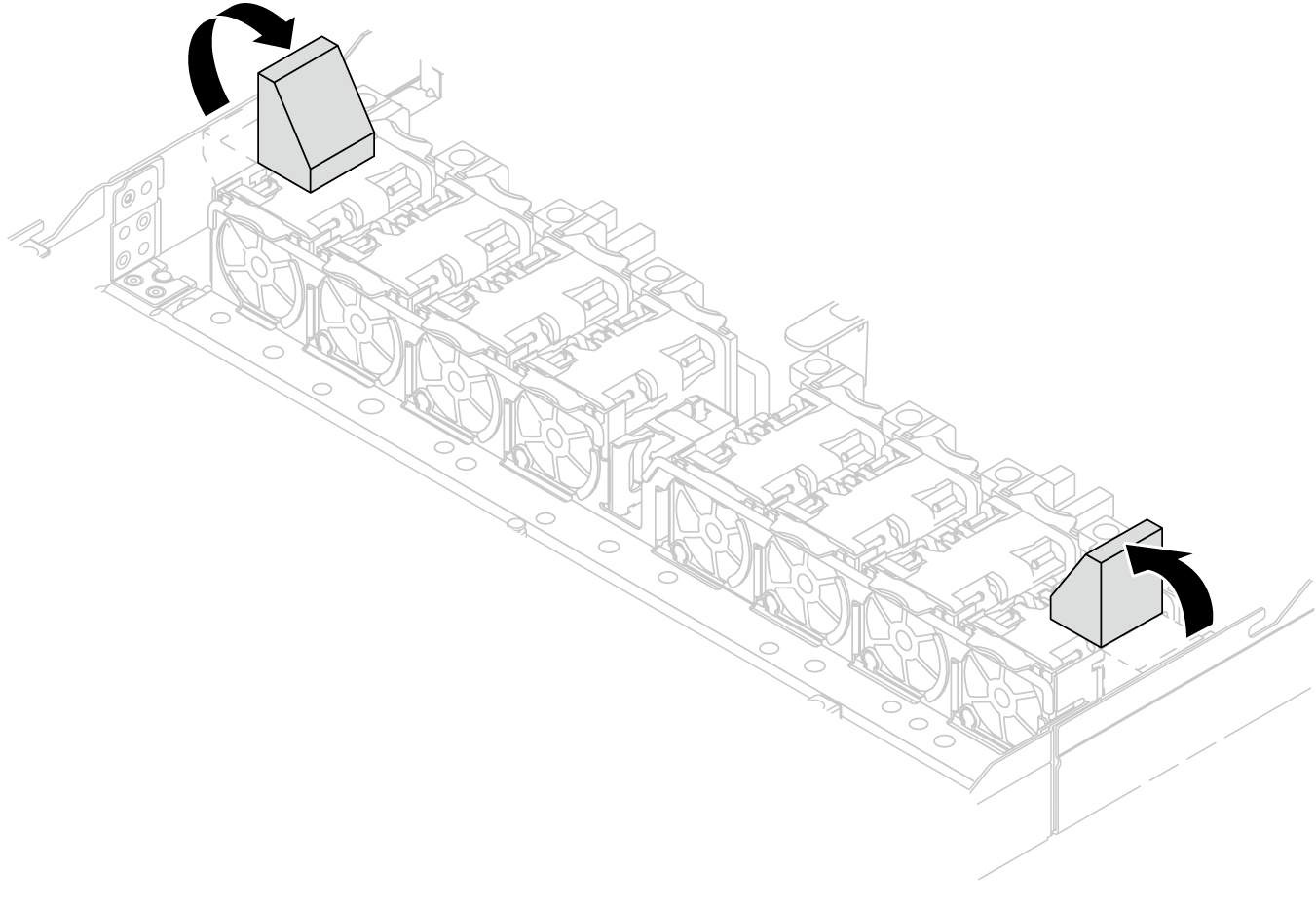

- 如果要佈線的纜線會穿過纜線壁，請確保海綿纜線夾處於打開位置。圖 1. 打開海綿纜線夾
小心
請嚴格遵循以下指示，以免損壞主機板上的纜線插座。若纜線插座有任何損壞，可能都需要更換主機板。
沿著與對應纜線插座對齊的方向，垂直或水平插入纜線接頭，並避免任何傾斜。
- 若要從主機板拔下纜線，請執行以下操作：
按住纜線接頭上的所有閂鎖、鬆開卡榫或鎖夾，以鬆開纜線接頭。
- 沿著與對應纜線插座對齊的方向，垂直或水平拔出纜線接頭，並避免任何傾斜。註纜線接頭可能與圖示中的樣式不同，但卸下的程序相同。
下表列出 SR645 V3 支援的前方硬碟和背板。按一下特定配置上的√
以檢視纜線佈線。
| 前方硬碟 | 背板 | 液體輔助散熱 | 一個處理器 | 兩個處理器 |
|---|---|---|---|---|
| 4 x 3.5 吋 | 4 x 3.5 吋 SAS/SATA | √ | √ | |
| 4 x 3.5 吋 AnyBay | √ | √ | ||
| 4 x 3.5 吋 U.3 | √ | √ | √ | |
| 4 x 2.5 吋 | 4 x 2.5 吋 SAS/SATA | √ | √ | √ |
| 4 x 2.5 吋 AnyBay | √ | |||
| 2 x 2.5 吋 NVMe | √ | |||
| 4 x 2.5 吋 NVMe (Gen 4) | √ | √ | √ | |
| 4 x 2.5 吋 NVMe (Gen 5) | √ | √ | √ | |
| 8 x 2.5 吋 | 8 x 2.5 吋 SAS/SATA | √ | √ | √ |
| 8 x 2.5 吋 NVMe | √ | |||
| 10 x 2.5 吋 | 6 x 2.5 吋 SAS/SATA + 4 x 2.5 吋 NVMe | |||
| 6 x 2.5 吋 SAS/SATA + 4 x 2.5 吋 AnyBay (Gen 4) | √ | √ | √ | |
| 6 x 2.5 吋 SAS/SATA + 4 x 2.5 吋 AnyBay (Gen 5) | √ | √ | √ | |
| 6 x 2.5 吋 SAS/SATA + 2 x 2.5 吋 AnyBay + 2 x 2.5 吋 NVMe (Gen 4) | √ | √ | √ | |
| 6 x 2.5 吋 SAS/SATA + 2 x 2.5 吋 AnyBay + 2 x 2.5 吋 NVMe (Gen 5) | √ | √ | √ | |
| 8 x 2.5 吋/8 x 2.5 吋 U.3 | √ | √ | √ | |
| 10 x 2.5 吋 SAS/SATA | √ | √ | √ | |
| 10 x 2.5 吋 NVMe (Gen 4) | √ | √ | ||
| 10 x 2.5 吋 NVMe (Gen 5) | √ | |||
| 10 x 2.5 吋 AnyBay (Gen 4) | √ | |||
| 10 x 2.5 吋 AnyBay (Gen 5) | √ | |||
| 16-EDSFF | √ |
