内部线缆布放
按本节的说明进行特定组件的线缆布放。
注
连接线缆时请遵循以下准则:
连接或拔下任何内部线缆之前,请关闭服务器。
如需其他线缆连接说明,请参阅任何外部设备随附的文档。最好在将设备连接到服务器之前先布放线缆。
服务器和可选设备随附的部分线缆上印有线缆标识。请根据这些标识将线缆连接到正确的接口。
请确保线缆未被夹住,并且未覆盖任何接口或妨碍主板组合件上的任何组件。
确保相关线缆穿过线缆夹。

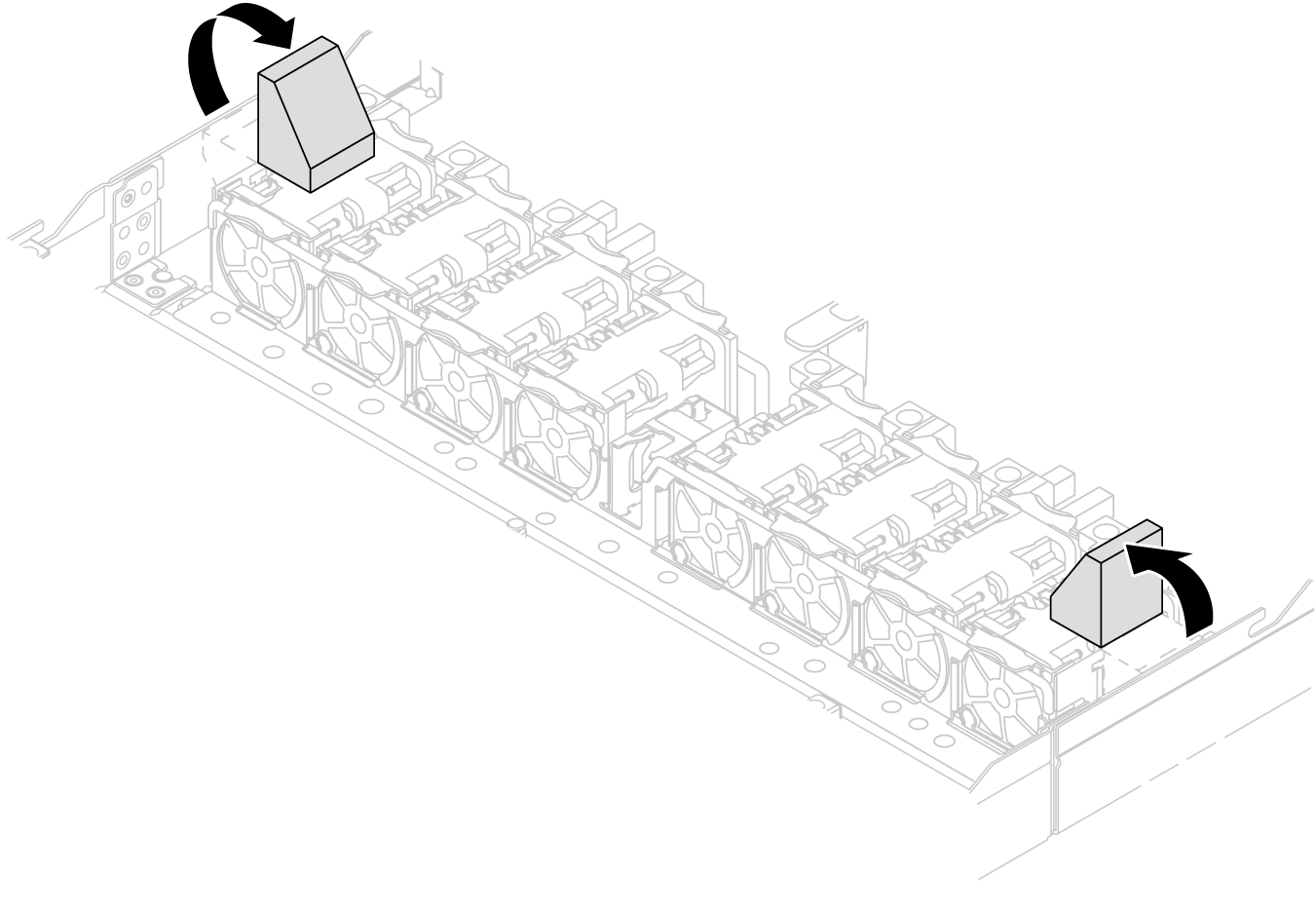

- 如果要布放的线缆穿过线缆壁挂支架,请确保海绵线缆夹处于打开位置。图 1. 打开海绵线缆夹
注意
请严格遵守以下说明,以免损坏主板上的线缆插槽。如果线缆插槽有任何损坏,都可能需要更换主板。
根据相应线缆插槽的方向垂直或水平连接线缆接头,避免倾斜。

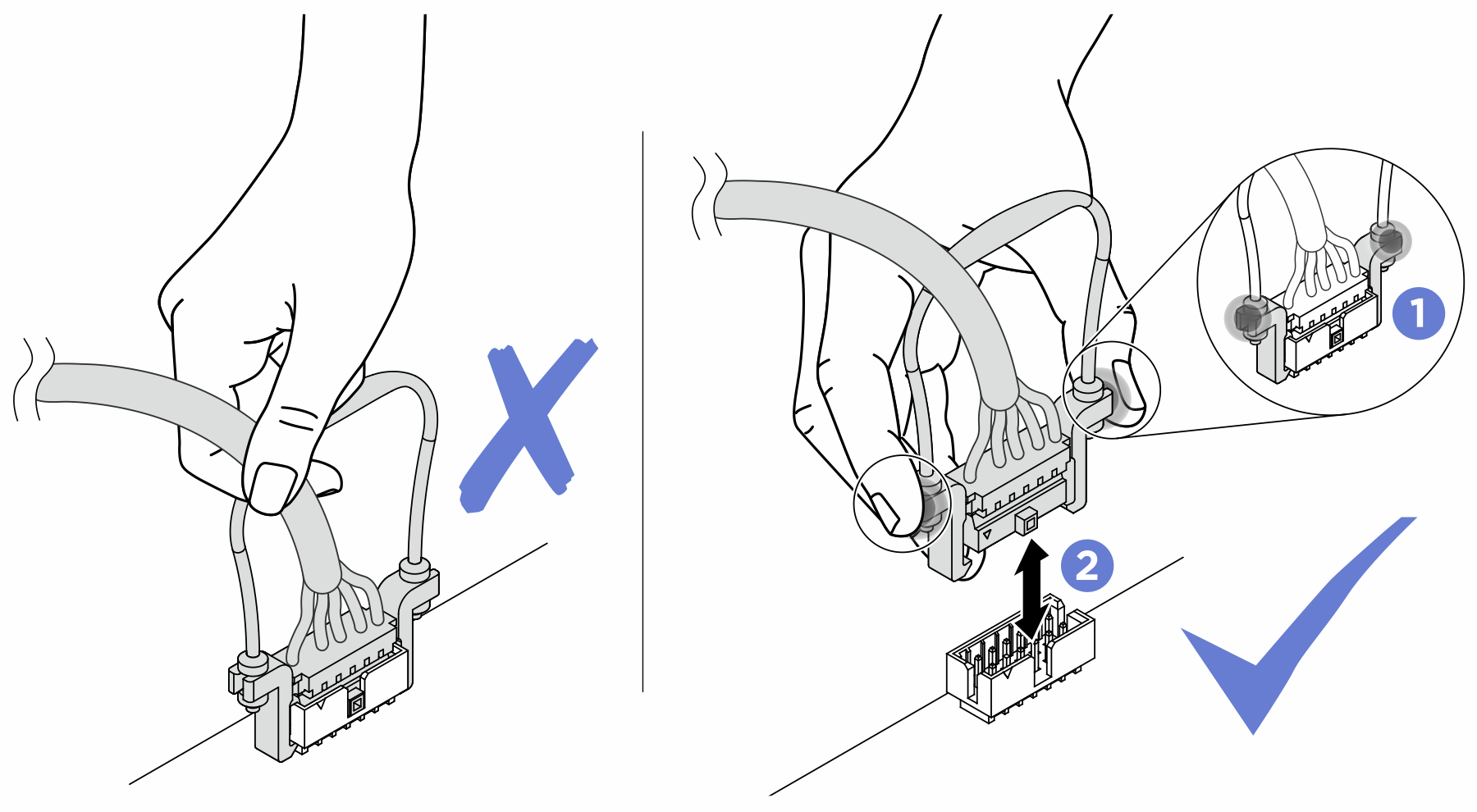

- 要从主板上拔下线缆,请执行以下操作:
按住线缆接头上的所有滑锁、解锁卡扣或锁以松开线缆接头。
- 根据相应线缆插槽的方向垂直或水平拔下线缆接头,避免倾斜。注线缆接头可能与图中所示接头有所不同,但拆卸过程相同。
SR645 V3 支持的正面硬盘和背板如下表所示。单击具体配置的√
可以查看线缆布放。
正面硬盘 | 背板 | 液体辅助冷却 | 单处理器 | 双处理器 |
---|---|---|---|---|
4 x 3.5 英寸 | 4 x 3.5 英寸 SAS/SATA | √ | √ | |
4 x 3.5 英寸 AnyBay | √ | √ | ||
4 x 3.5 英寸 U.3 | √ | √ | √ | |
4 x 2.5 英寸 | 4 x 2.5 英寸 SAS/SATA | √ | √ | √ |
4 x 2.5 英寸 AnyBay | √ | |||
2 x 2.5 英寸 NVMe | √ | |||
4 x 2.5 英寸 NVMe(Gen 4) | √ | √ | √ | |
4 x 2.5 英寸 NVMe(Gen 5) | √ | √ | √ | |
8 x 2.5 英寸 | 8 x 2.5 英寸 SAS/SATA | √ | √ | √ |
8 x 2.5 英寸 NVMe | √ | |||
10 x 2.5 英寸 | 6 x 2.5 英寸 SAS/SATA + 4 x 2.5 英寸 NVMe | |||
6 x 2.5 英寸 SAS/SATA + 4 x 2.5 英寸 AnyBay(Gen 4) | √ | √ | √ | |
6 x 2.5 英寸 SAS/SATA + 4 x 2.5 英寸 AnyBay(Gen 5) | √ | √ | √ | |
6 x 2.5 英寸 SAS/SATA + 2 x 2.5 英寸 AnyBay + 2 x 2.5 英寸 NVMe(Gen 4) | √ | √ | √ | |
6 x 2.5 英寸 SAS/SATA + 2 x 2.5 英寸 AnyBay + 2 x 2.5 英寸 NVMe(Gen 5) | √ | √ | √ | |
8 x 2.5 英寸/8 x 2.5 英寸 U.3 | √ | √ | √ | |
10 x 2.5 英寸 SAS/SATA | √ | √ | √ | |
10 x 2.5 英寸 NVMe(Gen 4) | √ | √ | ||
10 x 2.5 英寸 NVMe(Gen 5) | √ | |||
10 x 2.5 英寸 AnyBay(Gen 4) | √ | |||
10 x 2.5 英寸 AnyBay(Gen 5) | √ | |||
16-EDSFF | √ |
